Einbau Halteklammer Hubachse/Ausrichtung Spindel/Kontrolle Zahnradbefestigung Spindel MTC2 Ausgabe 06/2004 12 : Legen S ie di e Haltekl ammer na ch li nks um u nd setzen Sie d ie Schr aube wied er ein. Ziehen S ie diese …
Einbau Halteklammer Hubachse/Ausrichtung Spindel/Kontrolle Zahnradbefestigung Spindel MTC2
Ausgabe 06/2004
11

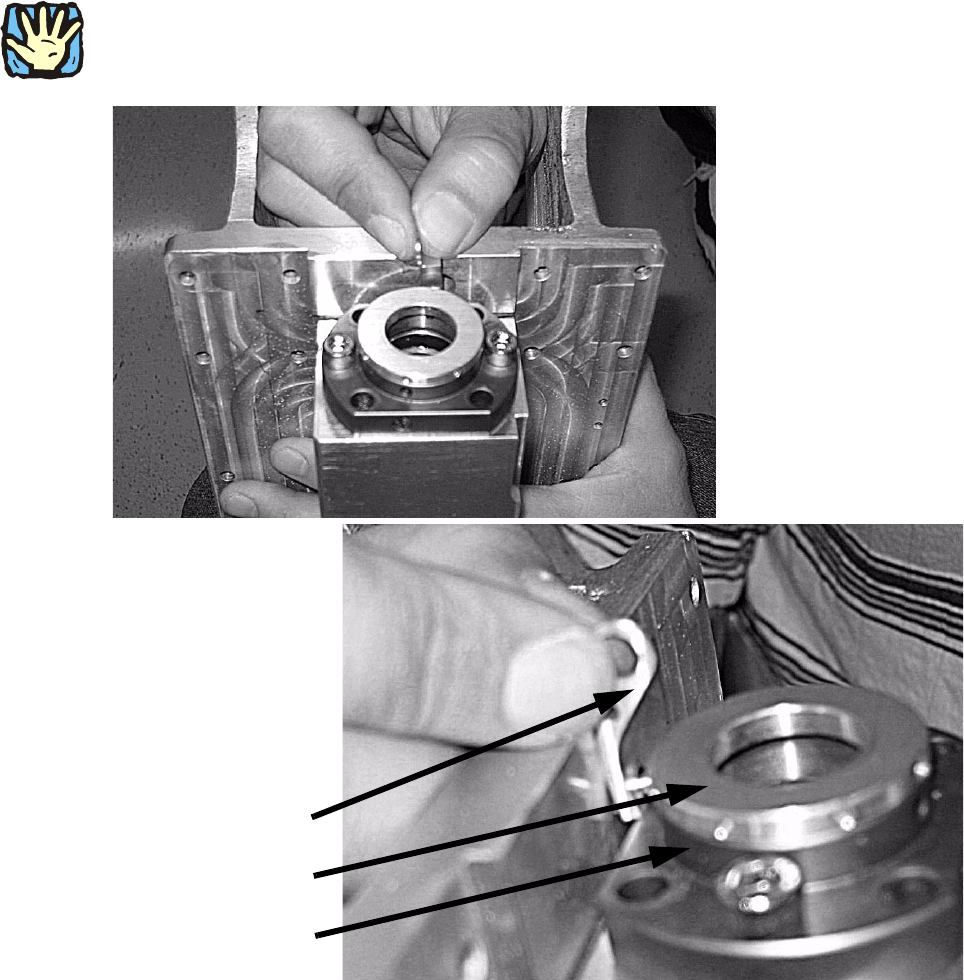

: Drücken Sie von Hand die Abstreiferhülse nach unten und führen Sie den Stift der Halteklam-
mer an der im Bild gezeigten Position in die Flanschmutter ein.
1
Nicht in die Abstreiferhülse einführen! 1
1
1
1
1
1
1
1
Abstreiferhülse
Halteklammer
Flanschmutter
Einbau Halteklammer Hubachse/Ausrichtung Spindel/Kontrolle Zahnradbefestigung Spindel MTC2
Ausgabe 06/2004
12
: Legen Sie die Halteklammer nach links um und setzen Sie die Schraube wieder ein.
Ziehen Sie diese nur leicht fest, so daß die Klammer noch bewegt werden kann.
1
1
: Drücken Sie die Halteklammer wie im Bild gezeigt mit geeignetem Werkzeug an die Flan-
schmutter, so daß die Klammer ganz anliegt und ziehen Sie die Schraube fest.
1
1
1
1
Die Klammer muss ganz anliegen, um das Aufklappen der Aluminium-Abdeckung der Spindel-
mutter zu verhindern. 1
1
1
1
Halteklammer
Schraube
Einbau Halteklammer Hubachse/Ausrichtung Spindel/Kontrolle Zahnradbefestigung Spindel MTC2
Ausgabe 06/2004
13
1.4.2 Einsetzen der Halteklammer bei Bohrung vorn
: Ziehen Sie die beiden Stecker des Motors ab.
1
1
: Markieren Sie die Positionen der Andockplatte auf den Trägern (mit einem Filzstift o.ä.).
1
1
Beide Stecker abziehen
Hier die Positionen markieren
