Einbau Halteklammer Hubachse/Ausrichtung Spindel/Kontrolle Zahnradbefestigung Spindel MTC2
Ausgabe 06/2004
14

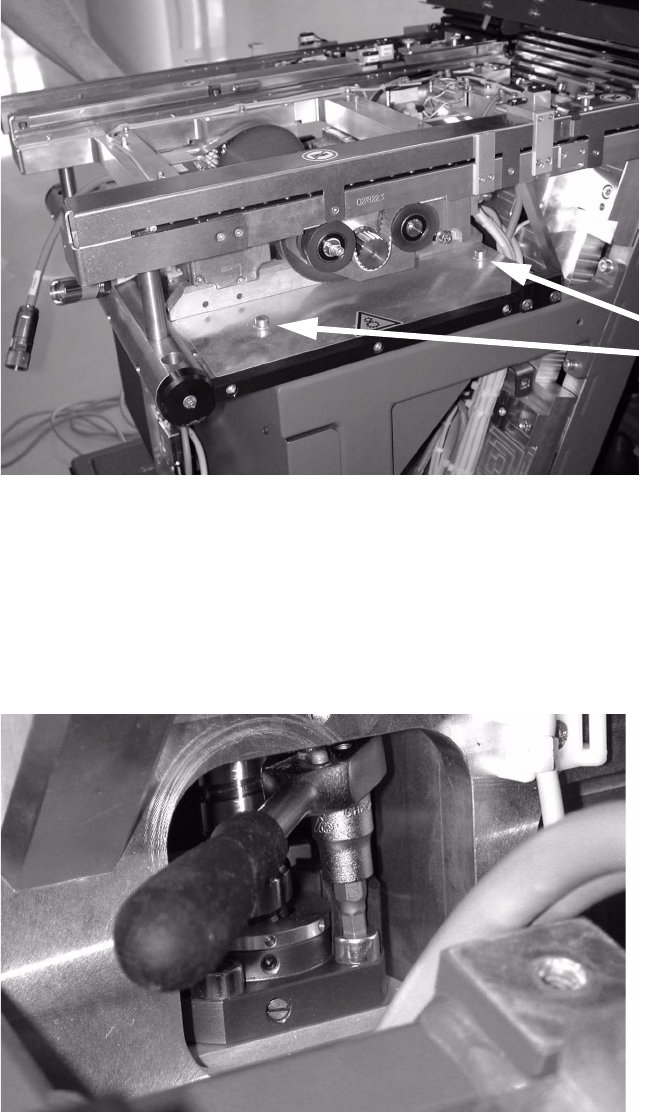

: Lösen Sie die sechs Schrauben, um die Platte vorziehen zu können.
1
1
: Ziehen Sie die Andockplatte vor, um die Flanschmutter zu erreichen.
Möglicherweise müssen dazu Kabelbinder geöffnet werden.
1
: Lösen Sie die Schraube mit der Ratsche mit Inbus Größe 4.
1
1
1
Sechs Schrauben
der Andockplatte
lösen
Einbau Halteklammer Hubachse/Ausrichtung Spindel/Kontrolle Zahnradbefestigung Spindel MTC2
Ausgabe 06/2004
15

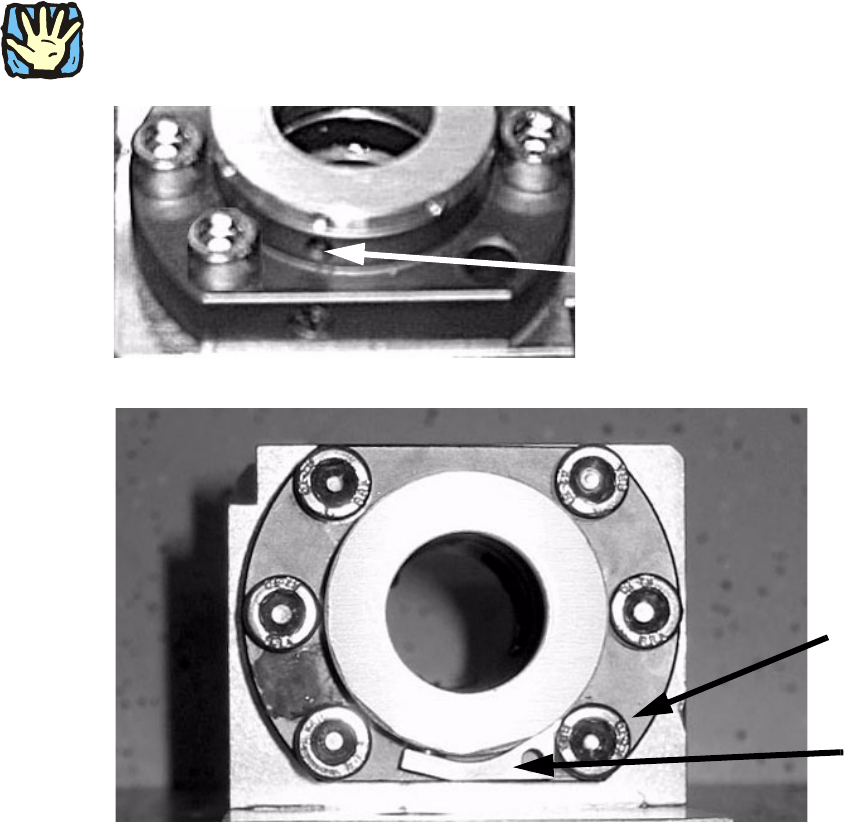

: Führen Sie den Stift der Halteklammer an der im Bild gezeigten Position in die Flanschmutter
ein.
1
Nicht in die Abstreiferhülse einführen! 1
1
1
1
: Befestigen Sie die Halteklammer mit der Schraube (siehe Bild oben).
1
: Richten Sie die Andockplatte zum Anschrauben an den vorher gemachten Markierungen aus
und befestigen Sie sie mit den sechs Schrauben.
1
1
1
Halte-
klammer
Bohrung für Stift der Halteklammer
Schraube
Einbau Halteklammer Hubachse/Ausrichtung Spindel/Kontrolle Zahnradbefestigung Spindel MTC2
Ausgabe 06/2004
16
1.5 Kontrolle des Zahnrads auf der Spindel
1
1
1
1

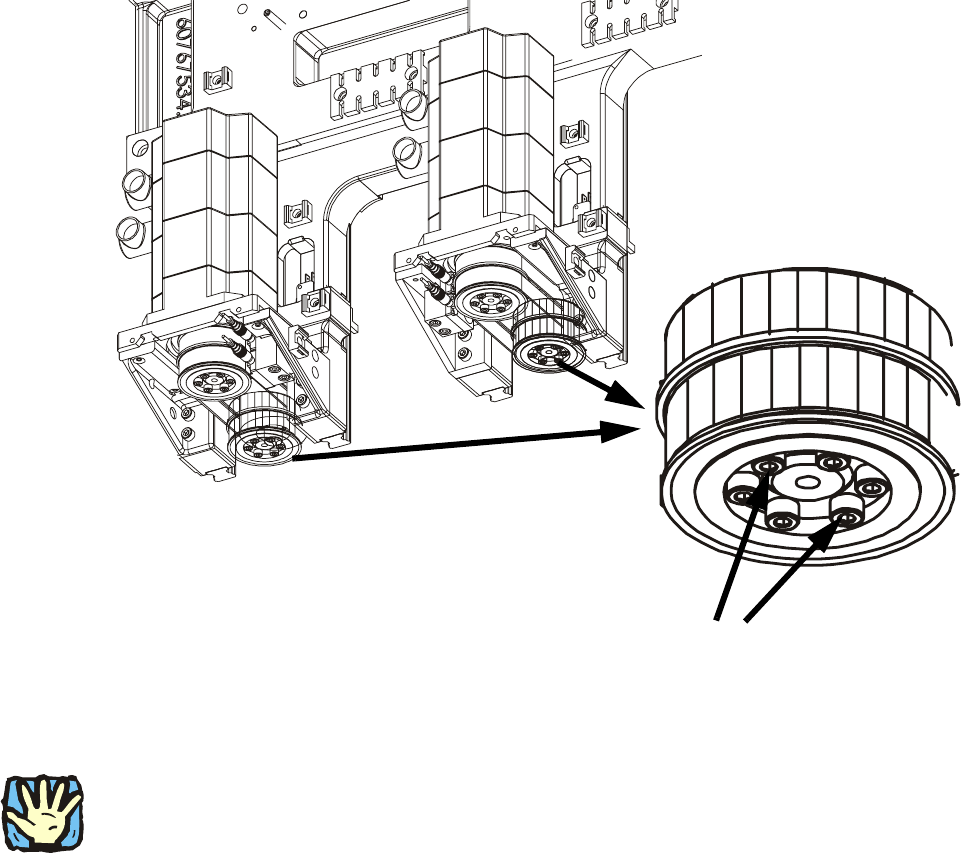

: Kontrollieren Sie den festen Sitz der Schrauben, mit denen das Zahnrad auf der Spindel befe-
stigt ist.
Ziehen Sie jeweils die Schrauben über Kreuz an!
1
1
1
VORSICHT KIPPGEFAHR! 1
: Fahren Sie beide Türme in die vorletzte Nachfüllposition des Turms.
: Kurbeln Sie den MTC so hoch wie möglich, um die Schrauben besser zu erreichen.
Es ist streng verboten, den MTC mit Hilfsmitteln (Gabelstapler o.ä.) hochzuheben und unter dem
MTC zu arbeiten! 1
1
Schrauben auf festen Sitz überprüfen
und über Kreuz anziehen
