Einbau Halteklammer Hubachse/Ausrichtung Spindel/Kontrolle Zahnradbefestigung Spindel MTC2

Ausgabe 06/2004

1.5 Kontrolle des Zahnrads auf der Spindel

: Kontrollieren Sie den festen Sitz der Schrauben, mit denen das Zahnrad auf der Spindel befe-

stigt ist.

Ziehen Sie jeweils die Schrauben über Kreuz an!

VORSICHT KIPPGEFAHR! 1

: Fahren Sie beide Türme in die vorletzte Nachfüllposition des Turms.

: Kurbeln Sie den MTC so hoch wie möglich, um die Schrauben besser zu erreichen.

Es ist streng verboten, den MTC mit Hilfsmitteln (Gabelstapler o.ä.) hochzuheben und unter dem

MTC zu arbeiten! 1

Schrauben auf festen Sitz überprüfen

und über Kreuz anziehen

Einbau Halteklammer Hubachse/Ausrichtung Spindel/Kontrolle Zahnradbefestigung Spindel MTC2

Ausgabe 06/2004

1.6 Ausrichtung Spindel

Während der Ausrichtungsarbeiten muss der MTC mehrmals vom Bestückautomat an- und abge-

dockt werden. 1

: Führen Sie einen Referenzlauf des MTC2 durch.

Er fährt ganz nach oben.

: Entnehmen Sie alle Kassetten.

: Fahren Sie den MTC ungefähr auf die vorletzte Entnahmeposition, so dass die Hubachse

möglichst weit in der unteren Position steht.

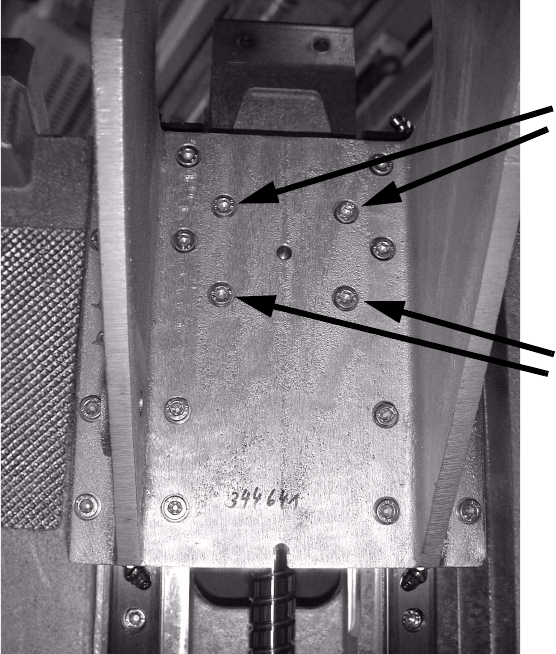

: Öffnen Sie die vier Schrauben wie im Bild gezeigt.

Jetzt sollte sich der Aluminiumklotz auf der Spindelmutter in die richtige Lage positionieren.

: Ziehen Sie die Schrauben über Kreuz fest.

Schrauben

Einbau Halteklammer Hubachse/Ausrichtung Spindel/Kontrolle Zahnradbefestigung Spindel MTC2

Ausgabe 06/2004

: Lockern Sie die vier Schrauben vom oberen Spindelblock (siehe Foto).

: Entnehmen Sie die zwei Schrauben, mit denen das Blech festgemacht ist, und entfernen Sie

das Blech.

Schrauben Sie die Schrauben locker in das Gewinde, ohne sie festzuziehen.

: Fahren Sie den Turm in die oberste Position.

Jetzt kann sich die Spindel ausrichten.

Wenn sich beim Hochfahren der Spindelblock bewegt, war die Spindel verspannt eingebaut

und ist jetzt ausgerichtet.

: Bauen Sie das Blech wieder ein und ziehen Sie die Schrauben über Kreuz fest.

: Fahren sie den Turm in die Nachfüllposition und setzen Sie eine Kassette ein.

Achten Sie auf den Abstand zwischen Kassette und Blech. 1

Schrauben

Blech
