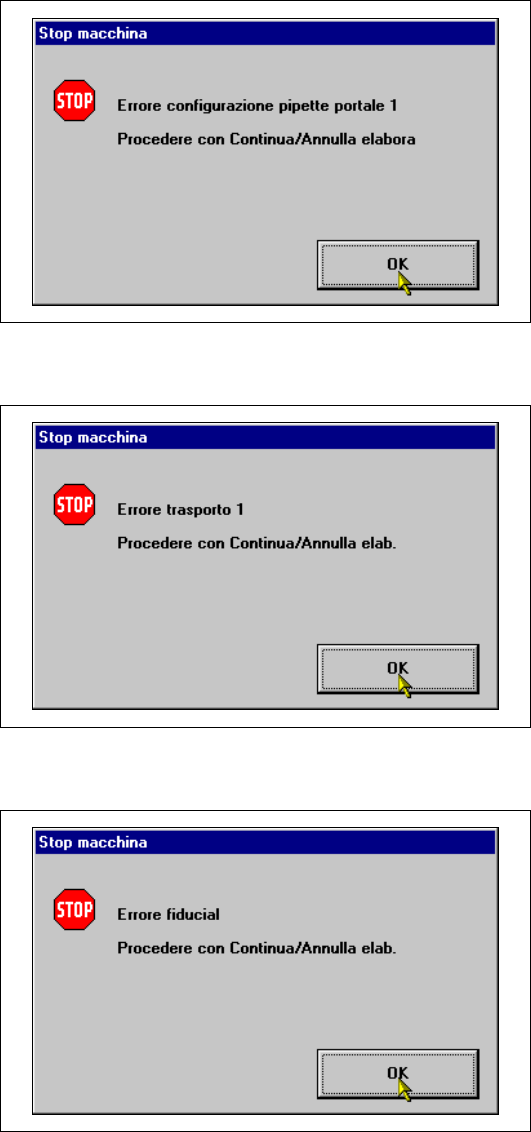

Errore di configurazione pipette 3
3
3
Errore di trasporto 1 3
3
3
Errore di fiducial 3
3
3
3
3
3
3
3
3
3
3
3 Introduzione e concetti fondamentali Istruzioni per l’uso SIPLACE 80S-20/F4
3.2 Fondamenti dell’ interfaccia grafica di comando Versione software SR.406.xx Edizione 02/2000 IT
126
3.2.2.2 Barra dei simboli della Vista base
3

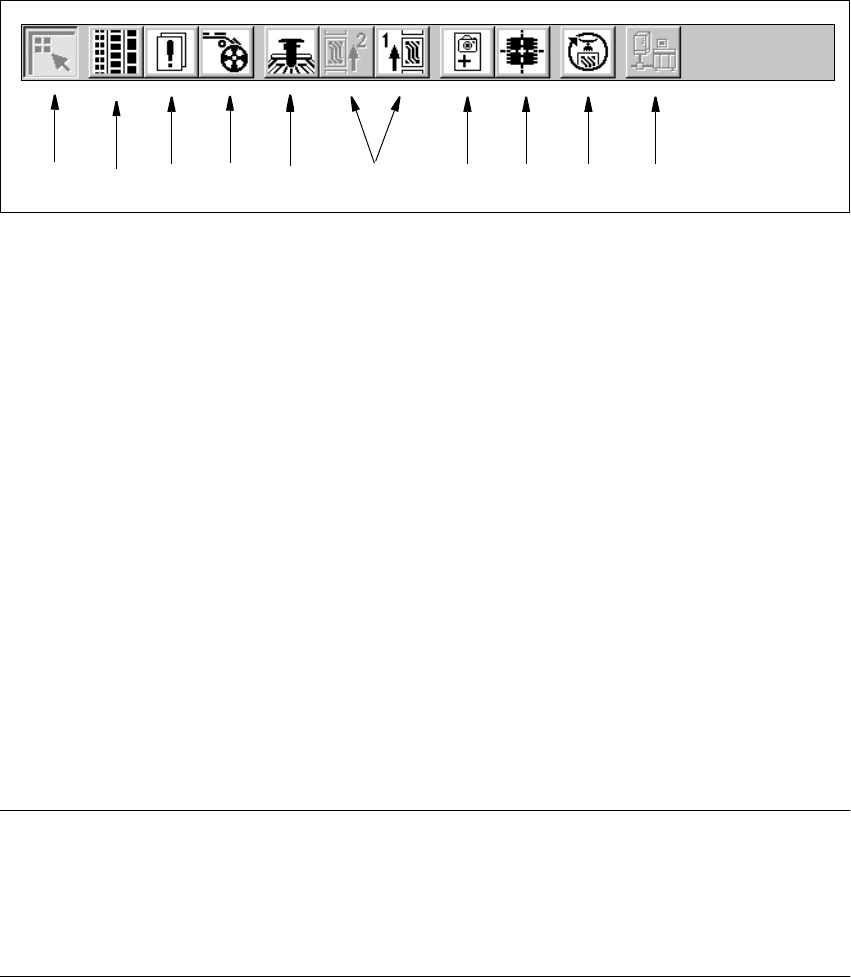

Fig. 3.2 - 2 Barra dei simboli della Vista base
3
Didascalia della Fig. 3.2 - 2
(1) Vista base
(2) Allestimento, Funzioni montaggio (Per la descrizione vedi il Cap. 4)
(3) Errore, Funzioni montaggio (Per la descrizione vedi il Cap. 4)
(4) Caricatore, Funzioni montaggio (Per la descrizione vedi il Cap. 4)
(5) Portale, Funzioni singole (Per la descrizione vedi il Cap. 5)
(6) Trasporto 1 e 2, Funzioni singole (Per la descrizione vedi il Cap. 5)
(7) Insegna fiducial, Funzioni Vision (Per la descrizione vedi il Cap. 6)
(8) Testa componente, Funzioni Vision (Per la descrizione vedi il Cap. 6)
(9) Avvia programma di prova SITEST (Per la descrizione vedi il manuale di istruzioni d’uso
"Testprogramm SITEST")
(10) Interfaccia GEM (Per la descrizione vedi il Cap. 12)
3
INDICAZIONI relative ai punti 6 e 10
Le Funzioni singole del trasporto 2 potranno essere richiamate solo se il trasporto doppio è stato
configurato.
Le funzioni dell’interfaccia GEM potranno essere richiamate solo se quest’ultima è stata configu-
rata. 3
Å Fare clic sul simbolo desiderato della barra dei simboli.
Il pannello di comando passerà alla relativa visualizzazione.
Il simbolo della visualizzazione attivata in quel momento è inattivo.
3
1 8 9 10764325
Istruzioni per l’uso SIPLACE 80S-20/F4 3 Introduzione e concetti fondamentali
Versione software SR.406.xx Edizione 02/2000 IT 3.3 Pannello di comando - visualizzazioni e menu
127
3.3 Pannello di comando - visualizzazioni e menu
3.3.1 Visualizzazioni
Per potere eseguire l’operazione rispettivamente necessaria con l’aiuto del pannello di comando,
ques’ ultimo dovrà passare se necessario ad un altro tipo di visualizzazione. Questa operazione
può essere eseguita facendo clic sul relativo simbolo della barra dei simboli (vedi sezione 3.2.2.2)
oppure selezionando la relativa opzione del menu "Vista" (vedi sezione 3.3.2.2) . 3
INDICAZIONE
Troverete una descrizione delle funzioni contenute nei singoli tipi di visualizzazione nei capitoli nei
quali vengono spiegati anche i procedimenti relativi alle operazioni da eseguire (p.es. "Riempi
tracce vuote", Cap. 4). 3
3.3.2 Menu

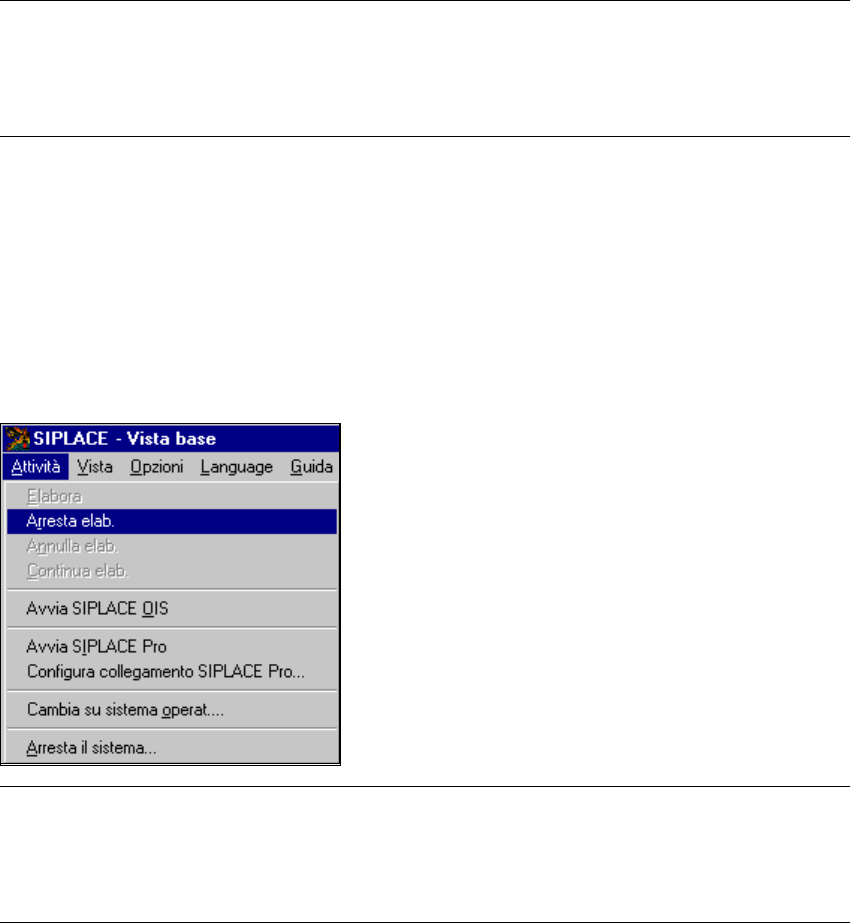

3.3.2.1 Menu "Attività"
Il menu "Attività" è disponibile con tutte le sue funzioni solo nella Vista base.
Nei tipi di visualizzazione "Allestimento ...", "Errore ..." e "Caricatore" e nelle relative sotto-visua-
lizzazioni sono disponibili solo le funzioni di menu "Arresta elaborazione" e "Elabora". Negli altri
tipi di visualizzazione il menu "Attività" non viene visualizzato. 3
3
3
3
3
3
3
3
3
INDICAZIONE
La descrizione dettagliata delle funzioni "Arresta elaborazione", "Elabora" e
"Continua elaborazione" è contenuta nella sezione 3.2.2.1 , dato che queste funzioni general-
mente possono essere attivate con i relativi simboli dell’area di lavorazione. 3
