Trasporto 1 F7 3
Con questa funzione si richiamano le Funzioni singole del Trasporto CS 1(= traccia destra di tra-
sporto del trasporto doppio). Serve a controllare e a regolare i gruppi di componenti funzionali del
trasporto CS e a regolare la larghezza del convogliatore di trasporto. 3
INDICAZIONE
Le due seguenti opzioni di menu fanno parte del gruppo di funzioni Vision.
Con queste funzioni si insegnano e testano le fiducial, si misurano componenti e si modificano i
dati di forma involucro.
Queste funzioni Vision non sono richiamabili nel pannello di comando "Utente". 3
Insegna fiducial F8 3
Con questa opzione di menu si richiamano le funzioni per elaborare le fiducial per il riconosci-
mento di posizione dei circuiti scheda.
Le ulteriori procedure vengono spiegate nel Cap. 6 Funzioni Vision. 3
Testa componente F9 3
Con questa opzione di menu si richiamano le funzioni per elaborare le forme involucro per il cen-
traggio di componenti.
Le ulteriori procedure vengono spiegate nel Cap. 6 Funzioni Vision. 3
Avvia SITEST F10 3
Con questa funzione si avvia il programma di prova SITEST per allestire e calibrare il dispositivo
automatico.
Il pannello di comando e l’esecuzione delle funzioni sono descritti nelle istruzioni per l’uso sepa-
rate del programma di prova SITEST. 3
INDICAZIONE
Nel pannello di comando "Utente" non si può avviare il programma di controllo SITEST. 3
GEM F11 3
Con questa opzione del menu è possibile richiamare le funzioni dell’interfaccia GEM.
Le ulteriori procedure sono descritte nel Cap. 12. 3
INDICAZIONE
Le funzioni dell’interfaccia GEM possono essere richiamate solamente se quest’ultima è stata
configurata.
Nel pannello di comando "Operatore" è disponibile solo la funzione "Invia e ricevi notizia". 3
3 Introduzione e concetti fondamentali Istruzioni per l’uso SIPLACE 80S-20/F4
3.3 Pannello di comando - visualizzazioni e menu Versione software SR.406.xx Edizione 02/2000 IT
134
3.3.2.3 Menu "Opzioni"
Il menu "Opzioni" è disponibile solo nella Vista base. In questo menu sono contenute tutte le fun-
zioni addizionali. 3

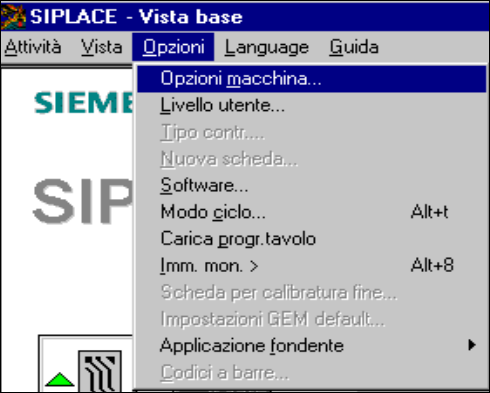

Å Cliccare sulla voce del menu desiderata e selezionare il tipo di impostazione o selezione de-
siderate ecc.... nelle relative finestre o caselle di dialogo.
3
3
Istruzioni per l’uso SIPLACE 80S-20/F4 3 Introduzione e concetti fondamentali
Versione software SR.406.xx Edizione 02/2000 IT 3.3 Pannello di comando - visualizzazioni e menu
135
Opzioni di macchina ... 3
Secondo il tipo di visualizzazione, con questo tipo di opzioni si ha la possibilità di informarsi sulla
configurazione della stazione ("Operatore") oppure di attivare o disattivare le opzioni di macchina
visualizzate ("Preparatore", "Tecnico d’ass."). 3
Å Fare clic sull’opzione Opzioni di macchina... (o sul relativo riquadro nell’area di lavoro della
Vista base). Si aprirà la seguente finestra.
3
INDICAZIONE
Vengono visualizzate solo opzioni di macchina configurate nell’attuale stazione.
Le diverse opzioni di macchina e le rispettive funzioni sono descritte nel Cap. 4 Funzioni di mon-
taggio, Cap. 6 Funzioni Vision, Cap. 11 Ampliamenti della stazione / Hardware o Cap. 12 Amplia-
menti della stazione / Software. 3
Å Fare clic sul riquadro di controllo delle opzioni di macchina desiderate per attivarle o disatti-
varle.
INDICAZIONE
Nel pannello di comando "Operatore" si potranno attivare o disattivare solo le opzioni dell’inter-
faccia di trasporto. 3
