3 Introduzione e concetti f ondamentali Istruzioni per l’uso SIPLACE 80S-20/F4 3.3 Pannello di comando - visualizzaz ioni e menu V ersione software SR.406.xx Edizione 02/2000 IT 138 Modalità oper ativa .. . 3 La moda lit…

Istruzioni per l’uso SIPLACE 80S-20/F4 3 Introduzione e concetti fondamentali

Versione software SR.406.xx Edizione 02/2000 IT 3.3 Pannello di comando - visualizzazioni e menu

137

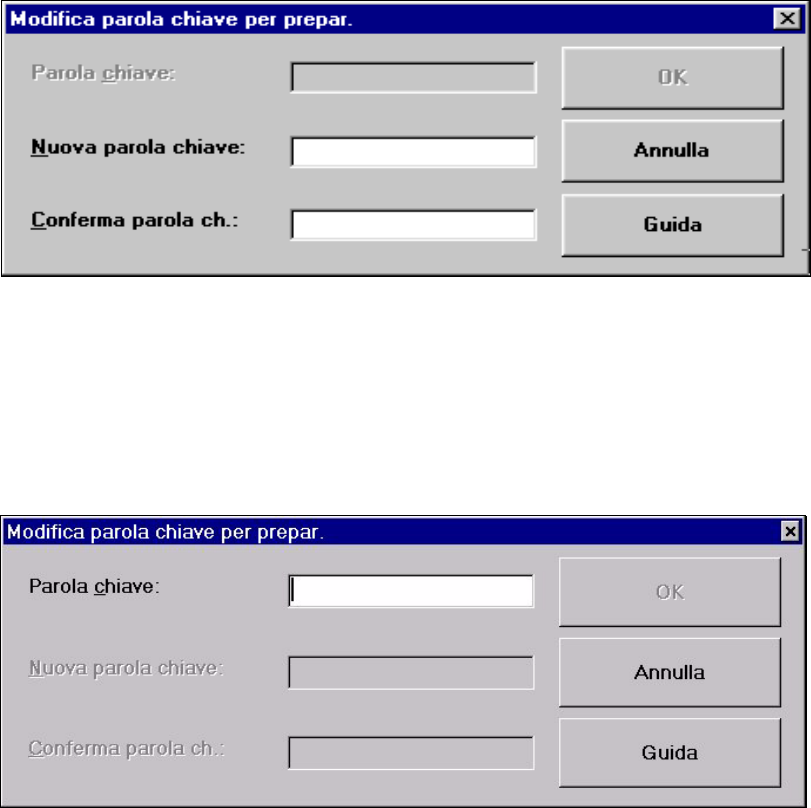

Esempio del primo inserimento di una password 3

Å Fare clic sullo spazio d’editazione "Nuova parola chiave" ed inserire la password desiderata.

Å Fare clic sullo spazio d’editazione "Conferma parola ch." e ridigitare la password.

Å Fare clic sul riquadro OK per la conferma della password.

Esempio per la modifica di una password già esistente 3

Å Fare clic sullo spazio di editazione "Vecchia parola ch." e digitare la password già esistente.

Verranno attivati gli altri due spazi di editazione.

Å Fare clic sullo spazio di editazione "Nuova parola ch." e digitare la nuova password.

Å Fare clic sullo spazio di editazione "Conferma parola ch." e ridigitare la nuova password.

Fare clic sul riquadro OK per confermare la password.

Å Chiudere la casella di selezione "Liv. utente" con OK.

3 Introduzione e concetti fondamentali Istruzioni per l’uso SIPLACE 80S-20/F4

3.3 Pannello di comando - visualizzazioni e menu Versione software SR.406.xx Edizione 02/2000 IT

138

Modalità operativa ... 3

La modalità operativa stabilisce la modalità di alimentazione della stazione con i dati di montaggio

necessari. 3

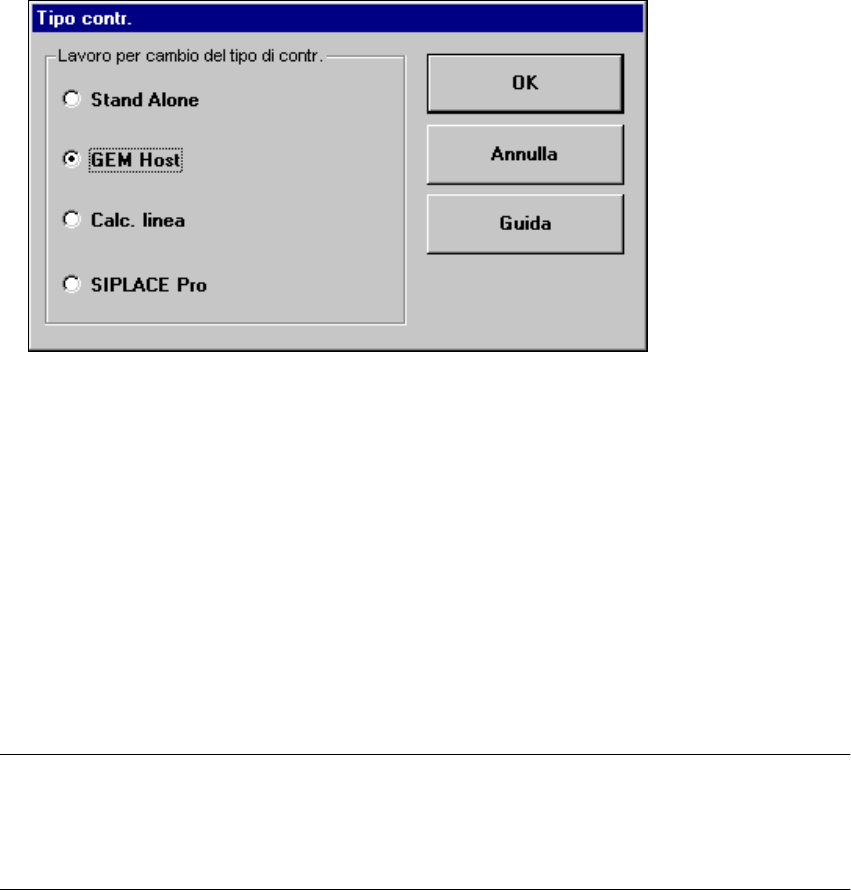

Å Cliccare sull’opzione di menu Tipo contr.....

Si aprirà la casella di dialogo "Tipo contr.".

Modalità operative: 3

Stand Alone (serve solo a finalità di prova)

Con questa modalità operativa si può caricare una scheda (programma di montaggio) dal calco-

latore della stazione per finalità di prova e di assistenza con l’aiuto dell’opzione di menu "Nuova

scheda ...".

I dati necessari si devono trovare nel disco fisso del calcolatore della stazione. 3

GEM Host

Con questa modalità operativa si possono caricare schede solo dal calcolatore host.

I dati necessari devono trovarsi nel disco fisso del calcolatore host. 3

INDICAZIONE

Si deve attivare questo tipo di impostazione quando si desidera scaricare dati di scheda nel cal-

colatore della stazione dal calcolatore host tramite l’interfaccia GEM. Il procedimento necessario

per questa operazione è descritto nel Cap. 12. 3

Calcolatore di linea

Se viene trasmessa una scheda alla stazione, tutti i dati necessari verranno caricati dal calcola-

tore di linea. I dati dovranno trovarsi nel disco fisso del calcolatore di linea. 3

Istruzioni per l’uso SIPLACE 80S-20/F4 3 Introduzione e concetti fondamentali

Versione software SR.406.xx Edizione 02/2000 IT 3.3 Pannello di comando - visualizzazioni e menu

139

INDICAZIONE

Scheda ed allestimento dovranno essere impostati in via standard dal calcolatore di linea.

Se si arresta il calcolatore di linea con "Shut down" e se lo si riaccende, si dovranno riaccendere

anche le stazioni ad esso collegate. 3

SIPLACE Pro

Se nella stazione viene preindicato un utilizzo, tutti i dati per esso necessari vengono caricati dal

calcolatore che è stato definito nella configurazione del collegamento SIPLACE Pro.

I dati devono trovarsi sul disco fisso di tale calcolatore. 3

Å Attivare il bottone della modalità operativa desiderata.

Å Confermare con OK la scelta effettuata.

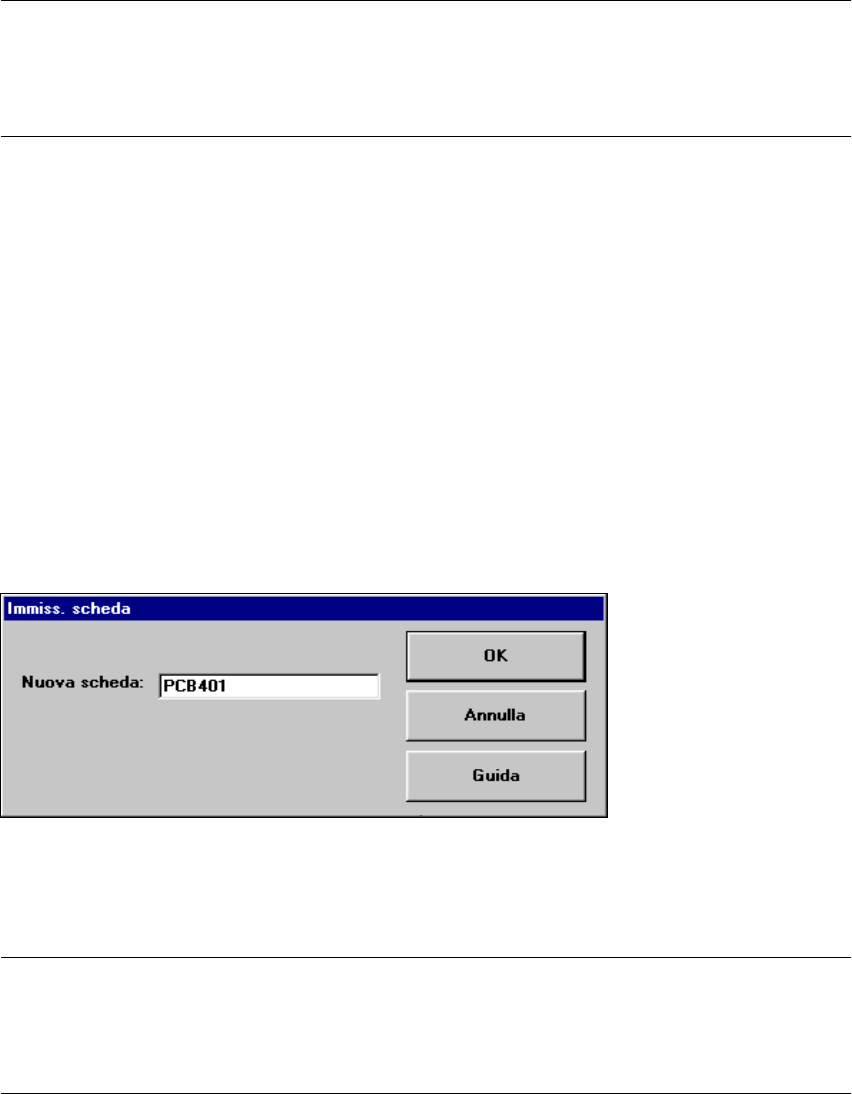

Nuova scheda ... 3

Nella modalità operativa "Stand Alone" si possono caricare i dati di una scheda selezionata dal

disco fisso del calcolatore della stazione.

Å Fare clic sull’opzione Nuova scheda ... .

Å Inserire ora nello spazio d’inserimento visualizzato il nome della scheda desiderata e confer-

mare con OK la voce inserita. Verranno caricati i dati della scheda.

INDICAZIONE

I dati dell’ultima scheda caricata dal calcolatore di linea sono memorizzati nel disco fisso del cal-

colatore della stazione insieme ai dati della fiducial e di forma involucro con il nome di scheda "AT-

TUALE". 3
