Istruzioni per l’uso SIPLACE 80S-20/F4 4 Funzioni di montaggio
Versione software SR.406.xx Edizione 02/2000 IT 4.2 Visualizzazione degli errori
157
4.2.4 Vista "Errore di trasporto"
4

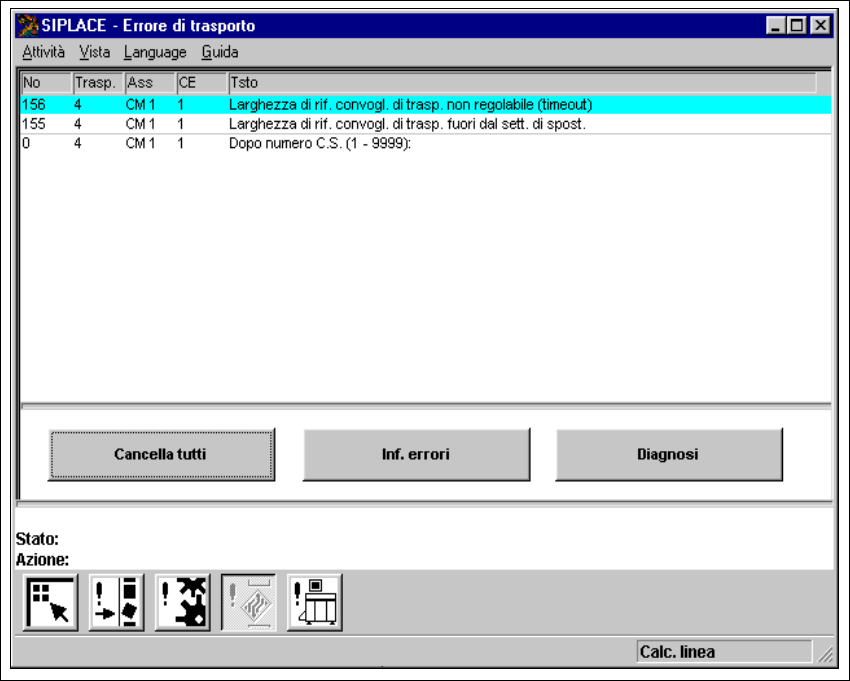

Fig. 4.2 - 3 Vista "Errore di trasporto"
4.2.4.1 Significato delle registrazioni della tabella per "Errore di trasporto"
– No.
Numero del rispettivo errore
– Trasp
Vi è riportato il numero del trasporto dove si è verificato l’errore.
1 = Trasporto 1 (trasporto standard o traccia destra nel caso di trasporto doppio)
2 = Trasporto 2 (traccia di trasporto sinistra nel caso di trasporto doppio)
– Ass
Designazione breve della provenienza dell’errore
– CE
Contatore degli errori (vedi anche paragrafo 4.2.2.1)
– Tsto
Descrizione del rispettivo errore
4 Funzioni di montaggio Istruzioni per l’uso SIPLACE 80S-20/F4
4.2 Visualizzazione degli errori Versione software SR.406.xx Edizione 02/2000 IT
158
4.2.5 Vista "Errore generale"
4
Fig. 4.2 - 4 Vista "Errore generale"
4.2.5.1 Significato delle registrazioni della tabella per "Errore generale"
– No.
Numero del rispettivo errore
– Inf.1 / Inf. 2
Viene utilizzato solo per scopi interni della ditta Siemens.
– Ass
Designazione breve della provenienza dell’errore
– CE
Contatore degli errori (vedi anche paragrafo 4.2.2.1)
–Tsto
Descrizione del rispettivo errore
Istruzioni per l’uso SIPLACE 80S-20/F4 4 Funzioni di montaggio
Versione software SR.406.xx Edizione 02/2000 IT 4.3 Caricatori
159
4.3 Caricatori
Å Cliccare sul simbolo nella relativa barra della Vista di base.
L’interfaccia d’utente passa ad una delle viste che verranno descritte nei paragrafi seguenti.
NOTA
Se la funzione di menu "Caricatore" viene richiamata per la prima volta dopo l’avvio del software
SR, appare dapprima "Tracce vuote" (vedi fig. 4.3 - 1). 4
4.3.1 Vista "Tracce vuote"
Se dopo il terzo tentativo, la testa per montaggio non preleva nessun componente dalla traccia,
non torna più su di essa e viene registrato nella lista "Tracce vuote".
Non appena i caricatori ovvero i vassoi delle tracce vuote sono riempiti di componenti, ciò deve
essere confermato affinché la testa per montaggio possa riaccedere a queste tracce. Ciò si effet-
tua con "Riempi" le tracce vuote. Con "Riempi" le tracce vuote possono essere riempite o singole
tracce o contemporaneamente tutte le tracce di un posto. 4
NOTA
Il "Riempi(mento)" manuale delle tracce, sulle quali i componenti sono dotati di codice a barre
preimpostati, è possibile solo se nelle opzioni macchina l’opzione "Controllo allest. con CBarre"
non
è attivata.
In caso contrario, ovvero se l’opzione è attivata, al posto dei pulsanti, per i posti da 1 a 4 vengono
visualizzate avvisi corrispondenti (vedi fig. 4.3 - 2). 4
4
Å Cliccare, se necessario, sul simbolo .
Appare "Tracce vuote" (vedi fig. 4.3 - 1).
4
