4.3.2.1 Significato delle registrazioni tab. della visualizzazione "Tralascia componenti"
– Posto
Numero del posto
– Tr Sc Pi
Numero della traccia dello scomparto del caricatore ovvero dello scomparto del vassoio e del
piano nello scambiatore di vassoi
– Nome CO
Nome del componente
– No. GF
Numero della forma dell’involucro
4
4.3.2.2 Tralascia componente
Å Nella tabella "Tracce vuote" selezionare la registrazione del componente che deve essere tra-
lasciato. Nella tabella, la riga selezionata è evidenziata in celeste.
Il pulsante "Tralascia CO" è attivo.

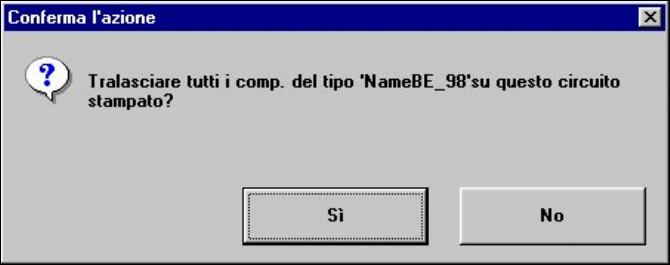

Å Cliccare il pulsante Tralascia CO. Si apre la seguente finestra.
4
Å Confermare la domanda con Sì.
Nella tabella "Componenti tralsc. con tracce di riserva:" vengono visualizzate tutte le tracce
sulle quali i caricatori ovvero vassoi sono allestiti di componenti che non devono essere mon-
tati sul circuito stampato attuale.
4
4 Funzioni di montaggio Istruzioni per l’uso SIPLACE 80S-20/F4
4.3 Caricatori Versione software SR.406.xx Edizione 02/2000 IT
166
4.3.3 Vista "Vassoi"
Con la funzione "Attualizza livelli riemp." la visualizzazione dei livelli di riempimento in questa vista
può eventualmente essere attualizzata per tutti i vassoi. 4
NOTA
Durante il montaggio la visualizzazione dei livelli di riempimento non viene attualizzata automati-
camente. 4
Dopo il riempimento di componenti per ogni vassoio riempito può essere inserito il numero dei
componenti che attualmente sono contenuti in esso. 4
4
4
Å Cliccare sull’icona
La vista "Vassoi" viene attivata (vedi fig. 4.3 - 4).
4
Fig. 4.3 - 4 Vista "Vassoi"
Istruzioni per l’uso SIPLACE 80S-20/F4 4 Funzioni di montaggio
Versione software SR.406.xx Edizione 02/2000 IT 4.3 Caricatori
167
4.3.3.1 Attualizzare i livelli di riempimento
Å Cliccare sul pulsante Attualizza livelli di riemp.
Il livello attuale di riempimento viene visualizzato nella tabella per ogni vassoio.
4.3.3.2 Inserisci nuovo liv. riemp.
Å Dopo il riempimento di componenti selezionare nella tabella la voce per il vassoio che deve
essere riempito.
Nella tabella la riga scelta appare in celeste.
Il pulsante "Nuovo liv. riemp..." è attivo.
Å Cliccare il pulsante Nuovo liv. riemp....
Si apre la seguente finestra di dialogo.
4
Å Nel campo di editazione inserire il numero effettivo degli elementi contenuti nel vassoio e con-
fermare con OK.
La finestra di dialogo si chiude e il nuovo stato di riempimento viene visualizzato nella tabella
per il vassoio selezionato.
4
4
4
4
