Istruzioni per l’uso SIPLACE 80S-20/F4 4 Funzioni di montaggio
Versione software SR.406.xx Edizione 02/2000 IT 4.3 Caricatori
169
4.3.4.1 Significato delle registrazioni della tabella del caricatore lineare
– Posto
Numero del posto
– Tra.
Numero della traccia
– Sco.
Numero dello scomparto del caricatore
– Piano
Questa colonna non è importante per la tabella del caricatore lineare.
– Nome CO
Nome del componente
– Tempo vibr.
Se in questa colonna appare il segno "<==", significa che il caricatore lineare viene vibrato
sulla traccia corrispondente
4
4.3.4.2 Vibrare la traccia con il caricatore lineare
Å Nella tabella, selezionare la traccia sulla quale si trova il caricatore lineare che è stato riempito
e che ora deve essere vibrato.
Nella tabella, la riga selezionata è evidenziata in celeste. Il pulsante "Vibra traccia" è attivo.
Å Cliccare sul pulsante Vibra traccia.
I componenti riempiti vengono vibrati in avanti.
Il pulsante "Vibra off" è attivo.
Å Per disattivare la funzione di vibrazione cliccare sul pulsante Vibra off.
La funzione di vibrazione viene terminata.
NOTA
La vibrazione viene terminata anche se si passa ad un’altra vista. 4
4
4 Funzioni di montaggio Istruzioni per l’uso SIPLACE 80S-20/F4
4.3 Caricatori Versione software SR.406.xx Edizione 02/2000 IT
170
4.3.5 Vista "Scambiatore di vassoi"
In questa vista si hanno a disposizione tutte le funzioni per il riempimento di vassoi. 4
4
Å Cliccare sull’icona .
La vista "Scambiatore di vassoi" viene visualizzata (vedi fig. 4.3 - 6).
4

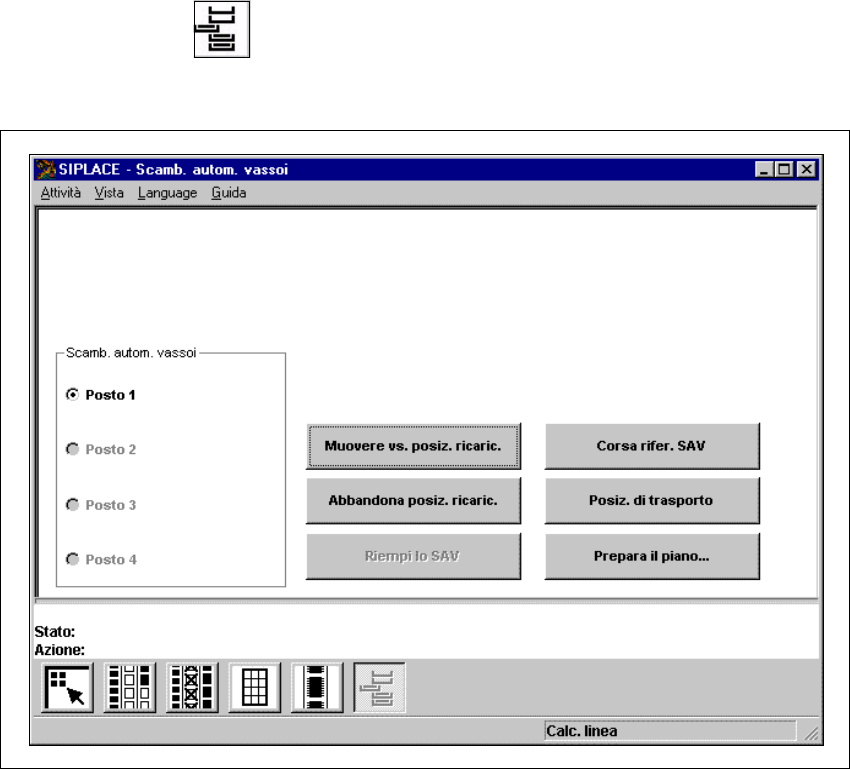

Fig. 4.3 - 6 Vista "Scambiatore di vassoi"
Istruzioni per l’uso SIPLACE 80S-20/F4 4 Funzioni di montaggio
Versione software SR.406.xx Edizione 02/2000 IT 4.3 Caricatori
171
4.3.5.1 Muovere verso la posizione di riempimento
Per il riempimento dei vassoi nello scambiatore, i vassoi vengono mossi verso la posizione di
riempimento. Ciò può avvenire durante il montaggio. Se la testa di montaggio su componenti, tut-
tavia, tenta di accedere ad uno di questi vassoi, il montaggio viene fermato, finché la posizione di
riempimento non è terminata. Quanto detto viene visualizzato in un rispettivo messaggio di stato.4
Å Attivare il pulsante di selezione diretta del luogo dove si trova lo scambiatore di vassoi.
Å Cliccare il pulsante Muovere vs. posiz. ricaric.
Lo scambiatore di vassoi muove tutti i vassoi verso la posizione di riempimento.
4.3.5.2 Terminare la posizione di riempimento
Å Cliccare sul pulsante Abbandona posiz. ricaric..
I vassoi indicati nell’allestimento vengono raggiunti, controllati ed allineati.
4.3.5.3 Impostare SAV
Non appena i vassoi riconosciuti come "vuoti" sono riempiti con componenti, ciò deve essere con-
fermato, in modo tale che la testa di montaggio possa riaccedervi. Ciò accade con l’ausilio della
funzione "Riempi lo SAV". 4
Å Cliccare il pulsante Riempi lo SAV.
Il riempimento dei vassoi viene così confermato.
Tutti i vassoi riconosciuti come "vuoti", valgono ora come "riempiti".
Il montaggio viene continuato con componenti da tali vassoi.
4.3.5.4 Corsa rifer. SAV
Con l’ausilio di questa funzione il sollevatore dello scambiatore di vassoi esegue una corsa di ri-
ferimento. 4
NOTA
Lo scambiatore di vassoi nell’eseguire questa funzione non può trovarsi nella posizione di riem-
pimento. 4
Å Cliccare nel menu Attività sulla funzione Arresta elab.
L’attuale procedimento di montaggio viene fermato.
Å Cliccare sul pulsante Corsa rifer. SAV.
Prima viene eventualmente riportato al suo livello un vassoio mosso, e poi viene eseguita la
corsa di riferimento.
