4 Funzioni di montaggio Istruzioni per l’uso SIPLACE 80S-20/F4
4.3 Caricatori Versione software SR.406.xx Edizione 02/2000 IT
170
4.3.5 Vista "Scambiatore di vassoi"
In questa vista si hanno a disposizione tutte le funzioni per il riempimento di vassoi. 4
4
Å Cliccare sull’icona .
La vista "Scambiatore di vassoi" viene visualizzata (vedi fig. 4.3 - 6).
4
Fig. 4.3 - 6 Vista "Scambiatore di vassoi"
Istruzioni per l’uso SIPLACE 80S-20/F4 4 Funzioni di montaggio
Versione software SR.406.xx Edizione 02/2000 IT 4.3 Caricatori
171
4.3.5.1 Muovere verso la posizione di riempimento
Per il riempimento dei vassoi nello scambiatore, i vassoi vengono mossi verso la posizione di
riempimento. Ciò può avvenire durante il montaggio. Se la testa di montaggio su componenti, tut-
tavia, tenta di accedere ad uno di questi vassoi, il montaggio viene fermato, finché la posizione di
riempimento non è terminata. Quanto detto viene visualizzato in un rispettivo messaggio di stato.4
Å Attivare il pulsante di selezione diretta del luogo dove si trova lo scambiatore di vassoi.
Å Cliccare il pulsante Muovere vs. posiz. ricaric.
Lo scambiatore di vassoi muove tutti i vassoi verso la posizione di riempimento.
4.3.5.2 Terminare la posizione di riempimento
Å Cliccare sul pulsante Abbandona posiz. ricaric..
I vassoi indicati nell’allestimento vengono raggiunti, controllati ed allineati.
4.3.5.3 Impostare SAV
Non appena i vassoi riconosciuti come "vuoti" sono riempiti con componenti, ciò deve essere con-
fermato, in modo tale che la testa di montaggio possa riaccedervi. Ciò accade con l’ausilio della
funzione "Riempi lo SAV". 4
Å Cliccare il pulsante Riempi lo SAV.
Il riempimento dei vassoi viene così confermato.
Tutti i vassoi riconosciuti come "vuoti", valgono ora come "riempiti".
Il montaggio viene continuato con componenti da tali vassoi.
4.3.5.4 Corsa rifer. SAV
Con l’ausilio di questa funzione il sollevatore dello scambiatore di vassoi esegue una corsa di ri-
ferimento. 4
NOTA
Lo scambiatore di vassoi nell’eseguire questa funzione non può trovarsi nella posizione di riem-
pimento. 4
Å Cliccare nel menu Attività sulla funzione Arresta elab.
L’attuale procedimento di montaggio viene fermato.
Å Cliccare sul pulsante Corsa rifer. SAV.
Prima viene eventualmente riportato al suo livello un vassoio mosso, e poi viene eseguita la
corsa di riferimento.
4 Funzioni di montaggio Istruzioni per l’uso SIPLACE 80S-20/F4
4.3 Caricatori Versione software SR.406.xx Edizione 02/2000 IT
172
4.3.5.5 Posizione di trasporto
Perchè lo scambiatore di vassoi possa essere trasportato in modo privo di pericoli, il sollevatore
deve essere mosso in una posizione di trasporto definita nello scambiatore di vassoi. 4
NOTA
Lo scambiatore di vassoi nell’eseguire questa funzione non può trovarsi nella posizione di riem-
pimento. 4
Å Cliccare nel menu Attività sulla funzione Arresta elab.
L’attuale procedimento di montaggio viene fermato.
Å Cliccare sul pulsante Posiz. di trasporto.
Il sollevatore si muove verso la posizione di trasporto/sicurezza definita.
4.3.5.6 Prepara il piano
Qui può essere definito il piano che contiene il vassoio da preparare per il montaggio. 4
NOTA
Lo scambiatore di vassoi, nell’eseguire questa funzione, non deve trovarsi nella posizione di riem-
pimento. 4

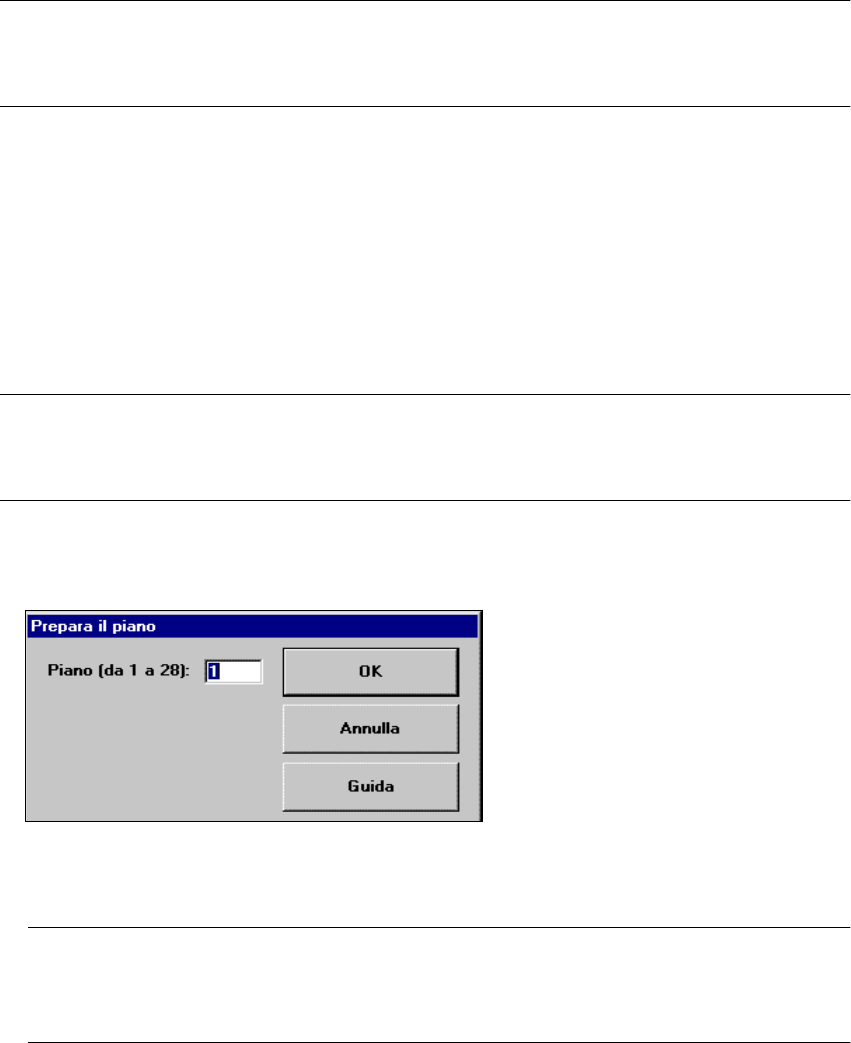

Å Cliccare sul pulsante Prepara il piano.
La seguente casella di immissione viene aperta.
4
Å Inserire nel campo di editazione il numero del piano desiderato e confermare con OK. Lo
scambiatore di vassoi sposta il vassoio dal livello selezionato nella posizione di prelievo.
NOTA
Se nella posizione di prelievo c’è già un vassoio, questo viene dapprima rimesso nel suo
piano definito. 4
