5 Funzioni singole Istruzioni per l’uso SIPLACE 80S-20/F4 5.2 Funzioni singole Portale Versione software SR.406.xx Edizione 02/2000 IT 176 5.2.1.1 Funzioni Nella vis ta "Funzi oni tes ta a revo lver" s ono a di…
Istruzioni per l’uso SIPLACE 80S-20/F4 5 Funzioni singole
Versione software SR.406.xx Edizione 02/2000 IT 5.2 Funzioni singole Portale
175
5

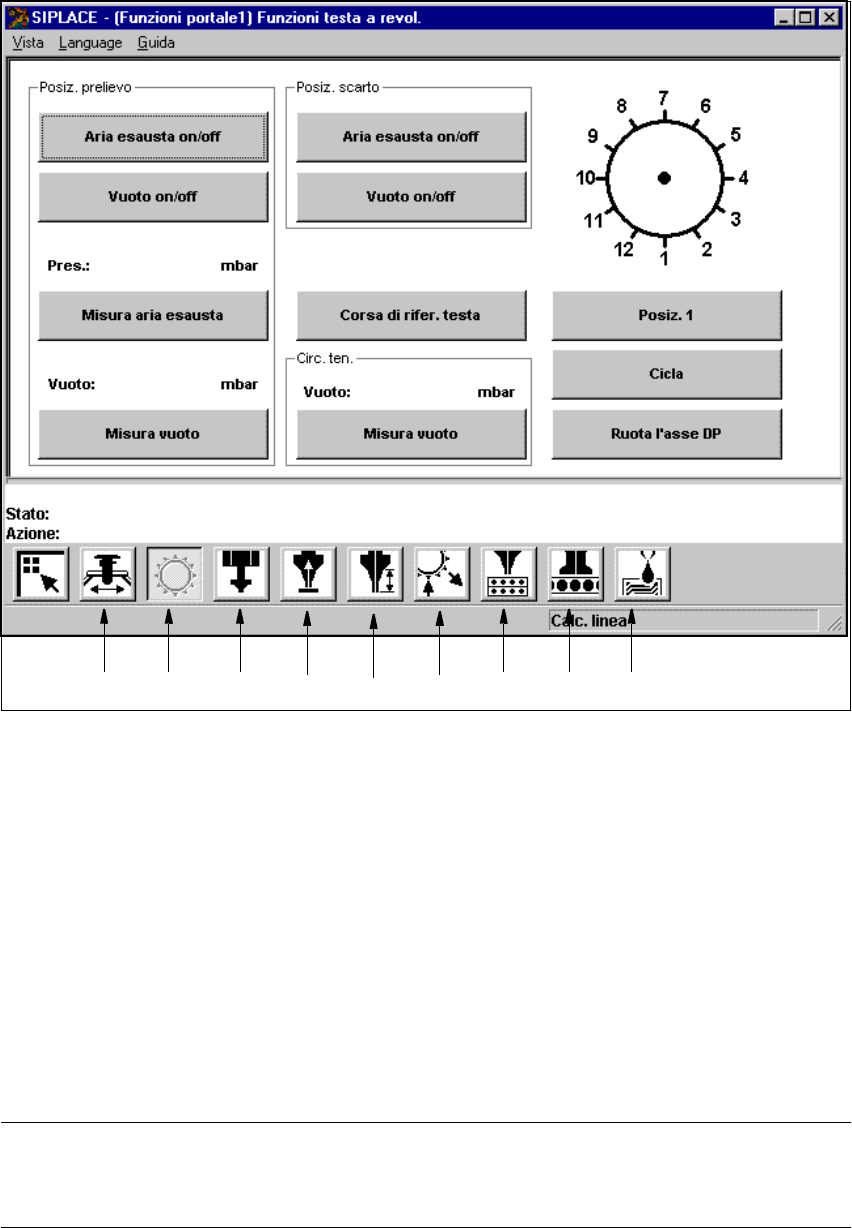

Fig. 5.2 - 1 Vista "Funzioni testa a revolv." (testa a revolver da 12)
Didascalia della fig. 5.2 - 1
(1) Funzioni portale
(2) Funzioni testa a revolver
(3) Funzioni testa IC
(4) Test vuoto testa a revolver
(5) Offset pipette testa a revolver
(6) Configurazione pipette testa a revolver
(7) Configurazione scambiatore pipette testa a revolver
(8) Configurazione scambiatore pipette testa IC
(9) Funzioni testata fondente
NOTA
Le posizioni attuali dei segmenti sulla testa a revolver vengono rappresentate nella grafica sopra
il pulsante "Posizione 1". 5
12 34 56789
5 Funzioni singole Istruzioni per l’uso SIPLACE 80S-20/F4
5.2 Funzioni singole Portale Versione software SR.406.xx Edizione 02/2000 IT
176
5.2.1.1 Funzioni
Nella vista "Funzioni testa a revolver" sono a disposizione le seguenti funzioni per effettuare test
della testa a revolver. 5
– Test vuoto nella posizione di prelievo
– Test vuoto nella posizione di scarto
– Test vuoto nel circuito di tenuta
– Funzioni testa a revolver
Cliccando sul pulsante corrispondente viene attivata la funzione desiderata. 5
Aria esausta on/off (campo "Posiz. prelievo") 5
Con questa funzione viene attivato o disattivato il getto d’aria sulla pipetta che si trova nella posi-
zione di prelievo.
Å Cliccare sul pulsante Aria esausta on/off nel campo "Posiz. prelievo".
Il getto d’aria viene attivato o disattivato.
Vuoto on/off (campo "Posiz. prelievo") 5
Con questa funzione viene attivato o disattivato il vuoto sulla pipetta che si trova nella posizione
di prelievo.
Å Cliccare sul pulsante Vuoto on/off nel campo "Posiz. prelievo".
Il vuoto viene attivato o disattivato.
Misura aria esausta (campo "Posiz. prelievo") 5
Con questa funzione viene misurato il getto d’aria attivato nella posizione di prelievo.
Å Attivare il getto d’aria (con la funzione "Aria esausta on/off" nel campo "Posiz. prelievo").
Å Cliccare sul pulsante Misura aria esausta nel campo "Posiz. prelievo".
Viene misurata la pressione del getto d’aria e il risultato viene visualizzato in [mbar] sopra il
pulsante.
NOTA
Il valore visualizzato dopo una misurazione non corrisponde al valore reale sulla pipetta.
Quando vengono eseguiti lavori di impostazione, i valori vanno rilevati con un manometro (vedi
istruzioni d’impostazione o di assistenza). 5
Misura vuoto (campo "Posiz. prelievo") 5
Con questa funzione viene misurato il vuoto attivato nella posizione di prelievo.
Å Attivare il vuoto (con la funzione "Vuoto on/off" nel campo "Posiz. prelievo").
Å Cliccare sul pulsante Misura vuoto nel campo "Posiz. prelievo".
Viene misurato il vuoto e il risultato appare in [mbar] sopra il pulsante.
Istruzioni per l’uso SIPLACE 80S-20/F4 5 Funzioni singole
Versione software SR.406.xx Edizione 02/2000 IT 5.2 Funzioni singole Portale
177
Aria esausta on/off (campo "Posiz. scarto") 5
Con questa funzione viene attivato o disattivato il getto d’aria sulla pipetta che si trova nella posi-
zione di scarto.
Å Cliccare sul pulsante Aria esausta on/off nel campo "Posiz. scarto".
Il getto d’aria viene attivato o disattivato.
Vuoto on/off (campo "Posiz. scarto") 5
Con questa funzione viene attivato o disattivato il vuoto sulla pipetta che si trova nella posizione
di scarto.
Å Cliccare sul pulsante Aria esausta on/off nel campo "Posiz. scarto".
Il vuoto viene attivato o disattivato.
Corsa di rifer. testa 5
Con questa funzione viene avviata una corsa di riferimento di tutti gli assi di testa, ciò significa
che tutti gli assi di testa vanno al punto zero. Gli assi del portale spostano la testa per il montag-
gio tramite il contenitore per scarti, per scartare in modo mirato i componenti.
Å Cliccare sul pulsante Corsa di rifer. testa.
Gli assi della testa eseguono una corsa di riferimento.
Misura vuoto (campo "Circ. ten.") 5
Con questa funzione viene misurato il vuoto sulla pipetta che si trova nel circuito di tenuta.
Å Cliccare sul pulsante Misura vuoto nel campo "Circuito di tenuta".
Viene misurato il vuoto e il risultato viene visualizzato in [mbar] sopra il pulsante.
Posiz. 1 5
Questa funzione serve a mettere la testa a revolver in una posizione di partenza definita.
Å Cliccare sul pulsante Posiz. 1.
La testa a revolver viene spostata in modo tale che il segmento 1 si trovi nella posizione
di prelievo o montaggio (= posizione più in basso). La testa a revolver e l’asse z eseguono una
corsa di riferimento.
Cicla 5
Con questa funzione può essere spostata la testa a revolver. Cliccando sul pulsante la testa a
revolver viene rispettivamente spostata di un segmento.
Å Cliccare sul pulsante Cicla.
La testa a revolver viene spostata di un segmento.
Le posizioni attuali dei segmenti vengono visualizzate nella grafica.
