5 Funzioni singole Istruzioni per l’uso SIPLACE 80S-20/F4 5.2 Funzioni singole Portale Versione software SR.406.xx Edizione 02/2000 IT 180 NOT A Se nella te sta IC si trova anc ora una pi petta, quest ’ultim a viene da p…
Istruzioni per l’uso SIPLACE 80S-20/F4 5 Funzioni singole
Versione software SR.406.xx Edizione 02/2000 IT 5.2 Funzioni singole Portale
179
5.2.2.1 Funzioni
Nella vista "Funzioni testa IC" sono a disposizione le seguenti funzioni per effettuare test della te-
sta a revolver. 5
– MIsura vuoto/offset
– Depositare la pipetta
– Prelevare la pipetta
– Funzioni testa IC
Cliccando sul pulsante corrispondente viene attivata la funzione desiderata. 5
Misura vuoto/offset 5
Con questa funzione viene eseguita una misura vuoto ed una misura offset per la pipetta che si
trova nella testa IC.
Å Cliccare sul pulsante Misura vuoto/offset.
Il vuoto e l’altezza della pipetta attuale vengono misurati.
Il risultato della misura vuoto viene visualizzato.
Deposita 5
Con questa funzione la pipetta che si trova nella testa IC viene depositata nello scambiatore di
pipette.
Il numero delle pipette attuali viene visualizzato.
Å Cliccare sul pulsante Deposita.
La pipetta viene depositata nello scambiatore di pipette.
Preleva... 5
Con questa funzione una determinata pipetta può essere prelevata dallo scambiatore di pipette.
Å Cliccare sul pulsante Preleva....
Si apre la seguente finestra di dialogo.
5
Å Nel campo di editazione inserire il numero delle pipette desiderate e confermare con OK. La
pipetta corrispondente viene prelevata dallo scambiatore di pipette.
5 Funzioni singole Istruzioni per l’uso SIPLACE 80S-20/F4
5.2 Funzioni singole Portale Versione software SR.406.xx Edizione 02/2000 IT
180
NOTA
Se nella testa IC si trova ancora una pipetta, quest’ultima viene dapprima depositata automatica-
mente nello scambiatore di pipette. 5
Corsa di riferimento testa 5
Con questa funzione viene avviata una corsa di riferimento dell’asse z e dell’asse d, cioè si muo-
vono nei loro punti zero.
Å Cliccare sul pulsante Corsa di rifer.
Gli assi eseguono una corsa di riferimento.
Ruota l’asse D 5
Con questa funzione si procede alla verifica dell’asse D.
Å Cliccare sul pulsante Ruota l’asse D.
Ad ogni clic sulla casella l'asse viene ruotato di 90°.
Liberare il bloccaggio 5
Con questa funzione viene liberato il bloccaggio dell’asse z. Non appena il quest’ultimo è libe-
rato, tutte le altre funzioni vengono bloccate.
Å Cliccare sul pulsante liberare il bloccaggio.
Il bloccaggio dell’asse z viene liberato e si apre una finestra di dialogo, nella quale viene fatto
notare tale stato.
Å Se volete riattivare il bloccaggio, cliccare nella casella di dialogo OK.
Il bloccaggio è di nuovo attivo e la casella di dialogo viene chiusa. Tutte le funzioni sono di
nuovo accessibili.
On/Off (campo "Vuoto") 5
Con questa funzione si può controllare il vuoto nella pipetta tramite attivazione o disattivazione.
Å Cliccare sul pulsante On o Off nel campo "Vuoto".
Il vuoto viene attivato o disattivato.
On/Off (campo "Aria es.") 5
Con questa funzione si può controllare il getto d’aria nella pipetta tramite attivazione o disattiva-
zione.
Å Cliccare sul pulsante On o Off nel campo "Aria es.".
Il getto d’aria viene attivato o disattivato.
5
Istruzioni per l’uso SIPLACE 80S-20/F4 5 Funzioni singole
Versione software SR.406.xx Edizione 02/2000 IT 5.2 Funzioni singole Portale
181
5.2.3 Vista "Funzioni portale"
Å Nella vista attuale delle funzioni singole Portale cliccare sul simbolo .
L’interfaccia d’utente passa alla vista "Funzioni portale" (vedi fig. 5.2 - 3).
5

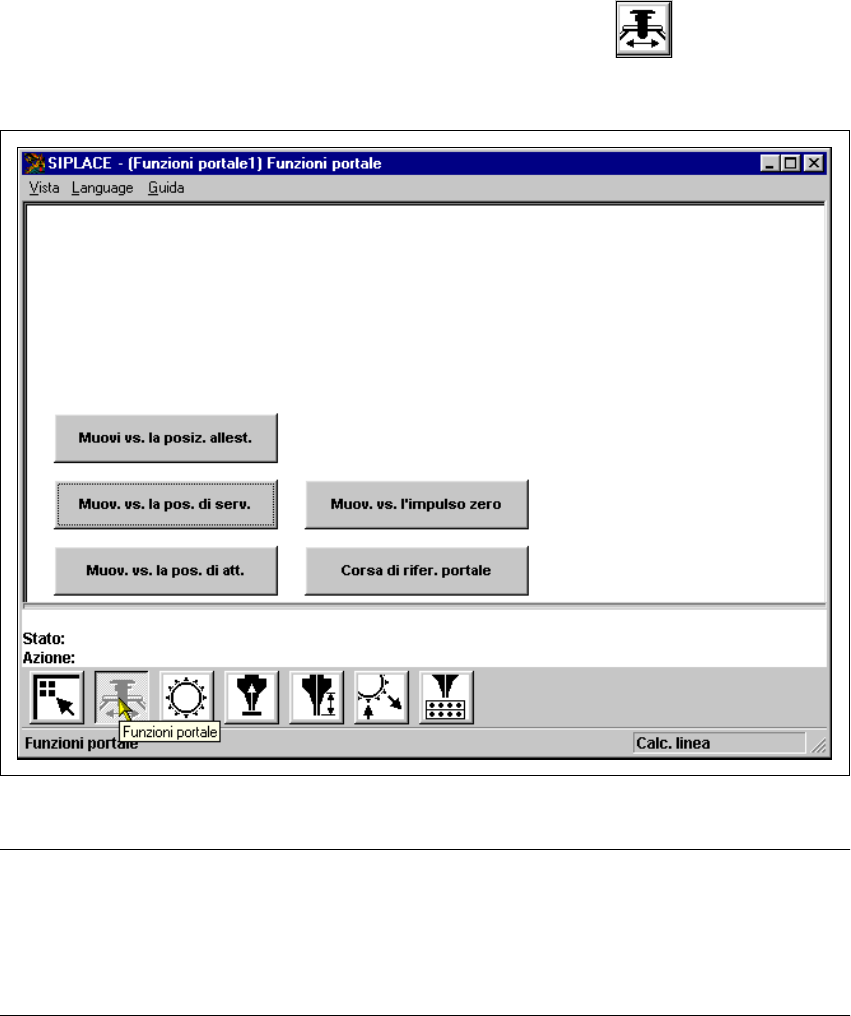

Fig. 5.2 - 3 Vista "Funzioni portale"
NOTA
Tutte le funzioni di spostamento degli assi principali (x, y) devono essere attivate con il tasto Start.
Il messaggio "Attiva tasto Start" visualizzato nel campo di stato vi inviterà a farlo.
Se le cappe di protezione non sono chiuse, verrete invitati a farlo dal messaggio
"Chiudi coperchio". 5
