Istruzioni per l’uso SIPLA CE 80S-2 0/F4 5 Funzioni singole Versione software SR.406.xx Edizione 02/2000 IT 5.3 Funzioni singole Trasporto 201 5.3.1 Vi st a "Funzioni trasporto" Le funzioni di trasporto cons en…
5 Funzioni singole Istruzioni per l’uso SIPLACE 80S-20/F4
5.3 Funzioni singole Trasporto Versione software SR.406.xx Edizione 02/2000 IT
200
5.3 Funzioni singole Trasporto
NOTA
Quando vengono eseguite funzioni di spostamento dell’asse x o y, le cappe di protezione devono
essere chiuse e per avviare la funzione va premuto il tasto Start.
I portali si spostano a bassa velocità. La testa a revolver è impostata su bassa velocità. 5
Å Nella barra dei simboli della Vista base cliccare sul simbolo del trasporto del quale volete te-
stare le funzioni (oppure scegliere la corrispondente opzione, p. e. "Trasporto 1" nel menu
"Vista").
NOTA
Se il trasporto doppio è installato e registrato nella configurazione macchina, per il lato destro
del trasporto (Trasporto 1) o per quello sinistro (Trasporto 2) possono essere richiamate le
funzioni singole. Le funzioni sono uguali. I due simboli per richiamate queste funzioni singole,
sono rispettivamente contrassegnati con il numero del trasporto:
Esempio per il trasporto 1 (= lato destro del trasporto ovvero trasporto singolo). 5
L’interfaccia d’utente passa alla vista "Funzioni trasporto" del trasporto selezionato (vedi fig.
5.3 - 1). 5
5
Istruzioni per l’uso SIPLACE 80S-20/F4 5 Funzioni singole
Versione software SR.406.xx Edizione 02/2000 IT 5.3 Funzioni singole Trasporto
201
5.3.1 Vista "Funzioni trasporto"
Le funzioni di trasporto consentono di controllare e impostare i gruppi funzionali del trasporto dei
circuiti stampati. 5
5

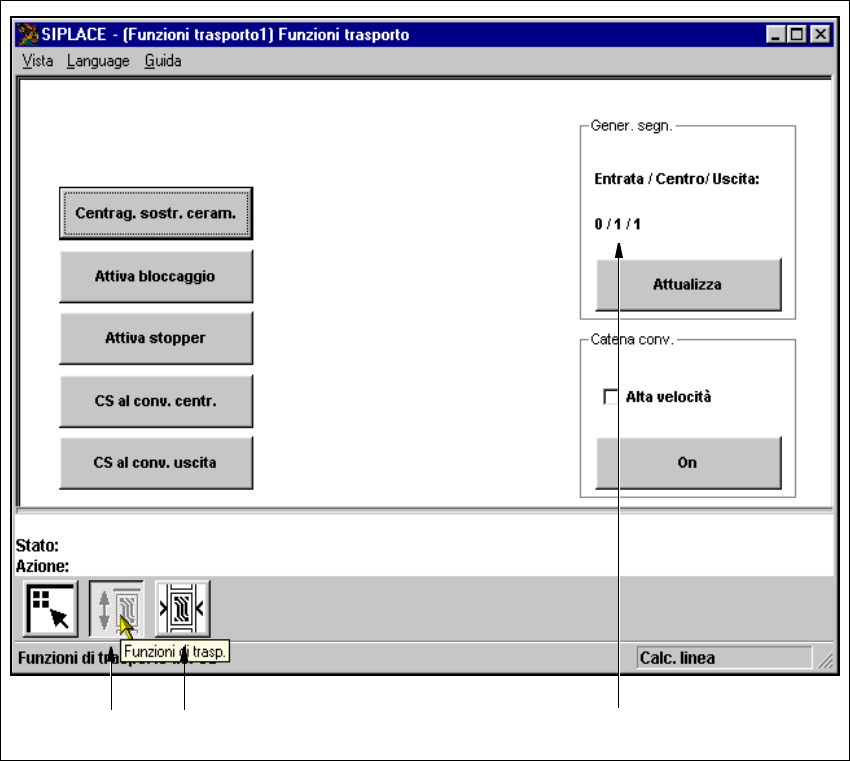

Fig. 5.3 - 1 Vista "Funzioni trasporto"
Didascalia della fig. 5.3 - 1
(1) Funzioni di trasporto dei circuiti stampati
(2) Funzioni larghezza catena convogliatrice
(3) Visualizzazione dello stato del generatore di segnali (sensori ad ultrasuoni)
5
5
12
3
5 Funzioni singole Istruzioni per l’uso SIPLACE 80S-20/F4
5.3 Funzioni singole Trasporto Versione software SR.406.xx Edizione 02/2000 IT
202
5.3.1.1 Funzioni
Centrag. substr. ceram. 5
NOTA
La funzione "Centrag. substr. ceram." può essere attivata solo se l’opzione "Centraggio substrato
ceramica" è installata e registrata nelle opzioni macchina. 5
Con la funzione può essere controllato il centraggio (bloccaggio) dei substrati di ceramica nel
convogliatore centrale.
Å Cliccare sul pulsante CS al conv. centr.
Il substrato di ceramica viene trasportato nel convogliatore centrale.
Å Cliccare sul pulsante Centr. substr. ceram.
Viene centrato (bloccato) il sostrato di ceramica.
Å Cliccare di nuovo sul pulsante Centrag. substr. ceram.
Il centraggio viene di nuovo sbloccato.
Attiva bloccaggio 5
Con questa funzione, può essere controllato il bloccaggio dei circuiti stampati. 5
Å Con la funzione CS al conv. centr. nel convogliatore centrale trasportare un circuito stampato
nel convogliatore centrale.
Å Cliccare sul pulsante Attiva bloccaggio.
Il circuito stampato viene bloccato nel convogliatore centrale.
Å Cliccare di nuovo sul pulsante Attiva bloccaggio.
Il bloccaggio viene di nuovo sbloccato.
Attiva stopper 5
Con questa funzione si può controllare il funzionamento del rispettivo stopper all’uscita e
all’entrata. La funzione può essere eseguita con o senza circuito stampato.
Å Cliccare sul pulsante Attiva stopper.
Lo stopper del convogliatore centrale viene fatto uscire e rientrare.
CS al conv. centrale 5
Con questa funzione viene trasportato un circuito stampato del convogliatore di entrata dove viene
fermato e bloccato. 5
