5 Funzioni singole Istruzioni per l’uso SIPLACE 80S-20/F4
5.3 Funzioni singole Trasporto Versione software SR.406.xx Edizione 02/2000 IT
204
Å Disattivare detta casella di controllo se le catene convogliatrici si devono muovere a bassa ve-
locità.
NOTA
Il convogliatore di entrata si muove soltanto ad alta velocità. 5

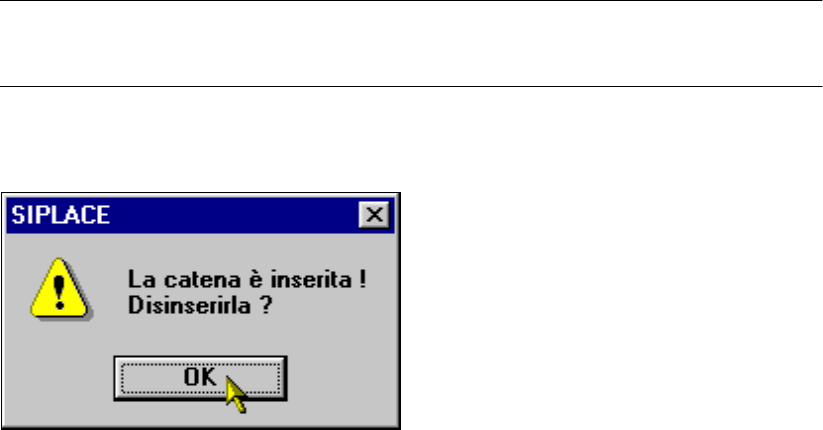

Å Cliccare sul pulsante On. Si apre la seguente finestra di dialogo.
5
Le catene convogliatrici si muovono alla velocità impostata.
Tutte le funzioni sono bloccate. 5
Å Per terminare il processo, cliccare su OK.
Le catene convogliatrici si fermano e la finestra di dialogo si chiude.
Tutte le funzioni si sbloccano.
5
Istruzioni per l’uso SIPLACE 80S-20/F4 5 Funzioni singole
Versione software SR.406.xx Edizione 02/2000 IT 5.3 Funzioni singole Trasporto
205
5.3.2 Vista "Largh. catena conv."
5
Å Nella vista delle "Funzioni trasporto" cliccare sul simbolo .
L’interfaccia d’utente passa alla vista "Larg. catena conv."
(vedi fig. 5.3 - 2).
5

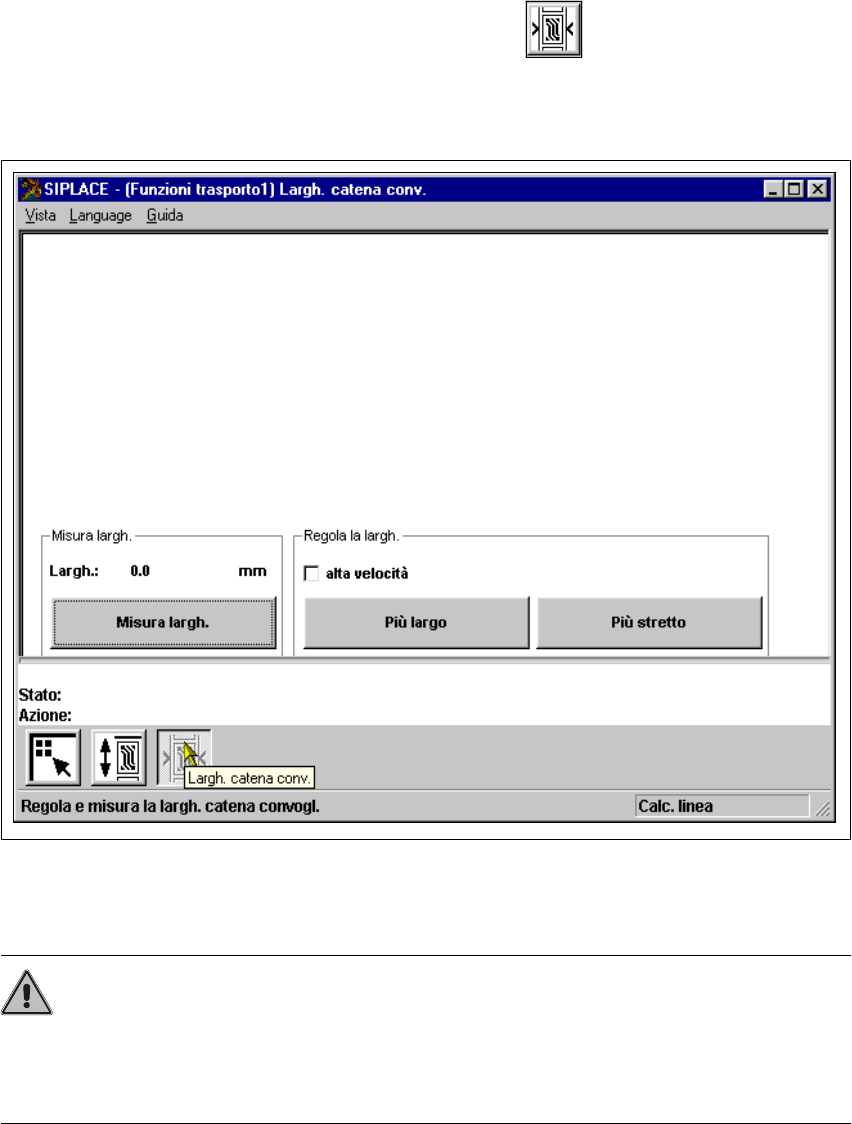

Fig. 5.3 - 2 Vista "Largh. catena conv."
5
ATTENZIONE
Prima di impostare la larghezza della catena convogliatrice, assicurarsi che nell’area di trasporto
non si trovino circuiti stampati o oggetti, altrimenti la macchina e il circuito stampato potrebbero
subire danneggiamenti.
5
5 Funzioni singole Istruzioni per l’uso SIPLACE 80S-20/F4
5.3 Funzioni singole Trasporto Versione software SR.406.xx Edizione 02/2000 IT
206
5.3.2.1 In generale
Nella vista "Larg. catena conv." si trovano le funzioni che servono per impostare la larghezza della
catena convogliatrice.
La modifica di detta larghezza può essere p. e. necessaria quando vengono effettuati lavori di ma-
nutenzione o quando viene introdotto un circuito stampato di nuova larghezza. 5
La catena convogliatrice può essere regolata sulla larghezza di un circuito stampato.
La regolazione della larghezza viene effettuata a passi ad ogni clic sui pulsanti "Più largo" o "Più
stretto" (vedi paragrafo 5.3.2.2).
La regolazione della larghezza può essere effettuata a passi grandi (larghezza di passo = 1 mm) o
a passi piccoli (larghezza passo = 0,1 mm). A tale riguardo viene attivata o disattivata la casella di
controllo "Alta velocità" nel campo "Regola la largh." (vedi paragrafo 5.3.2.2). 5
5
5.3.2.2 Funzioni
Misura largh. 5
Con questa funzione viene misurata la larghezza attuale della catena convogliatrice. Il risultato
viene indicato e salvato.
Å Cliccare sul pulsante Misura largh.
La larghezza misurata viene indicata sopra il pulsante.
5
Regolare la larghezza del passo
Å Se la larghezza della catena convogliatrice deve essere regolata a passi grandi, attivare la ca-
sella di controllo "Alta velocità" oppure disattivarla se deve essere regolata a passi piccoli.
5
Regolare la larghezza della catena convogliatrice
Più largo 5
Å Se la larghezza della catena convogliatrice deve essere aumentata, cliccare sul pulsante
Più largo.
Ad ogni clic sul pulsante, la larghezza viene aumentata del passo impostato.
Più stretto 5
Å Se la larghezza della catena convogliatrice deve essere ridotta, cliccare sul pulsante
Più stretto. Ad ogni clic sul pulsante, la larghezza viene ridotta del passo impostato.
