6 Funzioni Vision Istruzioni per l’uso SIPLACE 80S-20/F4 6.4 Accesso alle opzioni ’Insegna f iducial’ e ’Testa componente’ Versione software SR.406.xx Edizione 02/2000 I T 234 6 Fig. 6.4 - 3 Opzione ’T esta componente’: …
Istruzioni per l’uso SIPLACE 80S-20/F4 6 Funzioni Vision
Versione software SR.406.xx Edizione 02/2000 IT 6.4 Accesso alle opzioni ’Insegna fiducial’ e ’Testa componente’
233
6
Fig. 6.4 - 2 Opzione ’Insegna fiducial’: menu
I seguenti menu possono essere selezionati nell’opzione ’Insegna fiducial’, tramite le icone della
relativa barra o con i tasti funzione F2 - F5: 6
– selezione fiducial
– insegna fiducial
– sensibilità di contrasto e
– testa fiducial.
Si torna al menu ’Vista base’, o cliccando l’icona ’Vista base’ o azionando i tasti funzione F1. 6
"Selezione
fiducial" 6
"Insegna
fiducial" 6
"Sensibilità di
contrasto" 6
"Testa fiducial" 6"Insegna
fiducial" 6
6 Funzioni Vision Istruzioni per l’uso SIPLACE 80S-20/F4
6.4 Accesso alle opzioni ’Insegna fiducial’ e ’Testa componente’ Versione software SR.406.xx Edizione 02/2000 IT
234
6

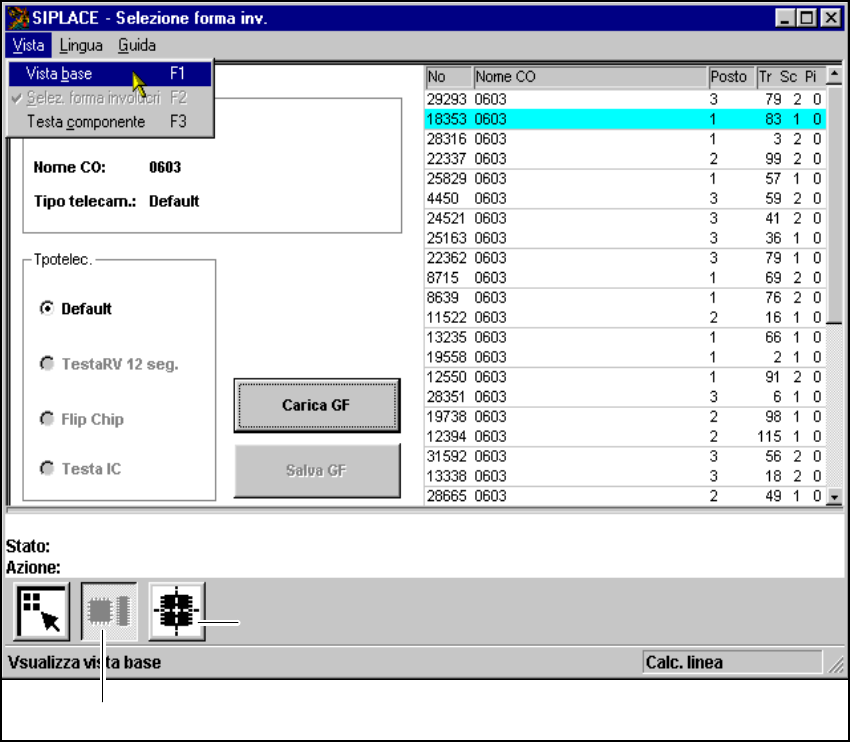

Fig. 6.4 - 3 Opzione ’Testa componente’: menu
I seguenti menu possono essere selezionati nell’opzione ’Testa componente’, tramite le icone
(pulsanti) nella barra delle icone o con i tasti funzione F2 - F3: 6
– seleziona forma involucri
– testa componente
Si torna alla vista base cliccando sull’icona ’Vista base’ o azionando il tasto funzione F1. 6
Le opzioni ’Insegna fiducial’ e ’Testa componente’ sono descritte nella sezione 6.5 a pagina 236
e sezione 6.6 a partire da pagina 271. 6
Icone ’Seleziona forma involucri’
Icone ’Testa componente’
Istruzioni per l’uso SIPLACE 80S-20/F4 6 Funzioni Vision
Versione software SR.406.xx Edizione 02/2000 IT 6.4 Accesso alle opzioni ’Insegna fiducial’ e ’Testa componente’
235
All’inizio di ogni sezione, troverete un diagramma a blocchi ed una breve descrizione delle op-
zioni ’Insegna fiducial’ e ’Testa componente’ per facilitare l’orientamento. Ogni diagramma a
blocchi inizia con il menu ’Vista Base’ e contiene l’ordinamento gerarchico di tutte le opzioni di
menu. 6
NOTA 6
Nella sezione 3 si trova una descrizione generale 6
– disposizione dei menu con trackball, touch-screen ed i tasti funzione da F1 a F12,
– suddivisione dello schermo e
– delle visualizzazioni dello schermo.
