6 Funzioni Vision Istruzioni per l’uso SIPLACE 80S-20/F4
6.5 Insegna fiducial Versione software SR.406.xx Edizione 02/2000 IT
244
NOTA 6
I pulsanti sono attivi se i loro caratteri sono neri. Ciò significa che si può eseguire la rispettiva
azione cliccandoci sopra con il mouse.
Il pulsante ’Carica fiducial’, per esempio, è attivo solo se avete precedentemente cliccato su una
fiducial nel campo di riepilogo. Il pulsante ’Cambia nome fiducial’ è attivo solo se avete prece-
dentemente caricato una fiducial e il pulsante ’Salva fiducial’ è attivo solo se avete cambiato o il
nome o i parametri della fiducial.
Si può sempre ritornare al menu ’Insegna fiducial’ nel menu base per avviare determinate azioni
come ’Riempi traccia’ ecc. Le impostazioni nel menu ’Insegna fiducial’ rimangono invariate, in
modo tale che quando si torna al menu ’Insegna fiducial’ sono rimaste invariate. 6
Se tuttavia sono stati modificati dati della fiducial o è stata insegnata una nuova fiducial, si passa
quindi dal menu di base al menu ’Testa componente‘, ’Funzioni singole‘, ’SITEST‘ o ’Continua
montaggio‘, uscendo dall‘opzione ’Insegna fiducial‘, si apre la casella di selezione ’Salva dati fi-
ducial‘. A questo punto si deve scegliere se salvare o respingere i dati modificati o rigenerati. 6
6
Fig. 6.5 - 7 Menu ’Selezione fiducial’, casella di selezione ’Salva dati fiducial’
Istruzioni per l’uso SIPLACE 80S-20/F4 6 Funzioni Vision
Versione software SR.406.xx Edizione 02/2000 IT 6.5 Insegna fiducial
245
Selezionando l’opzione ’Salva fiducial’, il calcolatore di stazione invia i dati delle fiducial al calco-
latore di linea, li salva in esso ed attualizza la lista dei numeri di fiducial. 6
Il calcolatore di stazione invia i dati delle fiducial al calcolatore di linea. La lista dei numeri delle
fiducial non viene trasmessa al calcolatore di linea, dato che esso effettua da sé una correzione
della lista in base ai dati delle fiducial modificati, attualizzando quindi i dati modificati delle fiducial
anche nelle altre stazioni. Le tavole di trasformazione verranno conservate localmente nel calco-
latore di stazione. 6
6.5.3.1 Opzione ’Selezione portale’
Con l’ausilio di questa opzione si può selezionare il portale 1 o 2 come portale di insegnamento
premendo sui pulsanti Portale 1 o Portale 2. L’impostazione standard è portale 1. 6
Å Posizionare il puntatore del mouse sul portale desiderato.
Å Cliccare sul pulsante. Il pulsante del portale selezionato diventa nero.
6
Fig. 6.5 - 8 Menu ’Selezione fiducial’, opzione ’Selezione portale’
6 Funzioni Vision Istruzioni per l’uso SIPLACE 80S-20/F4
6.5 Insegna fiducial Versione software SR.406.xx Edizione 02/2000 IT
246
6.5.3.2 Opzione ’Carica fiducial’
NOTA 6
Se è già stata elaborata una fiducial (vedi fig. 6.5 - 7), richiamando l’opzione ’Carica fiducial’
viene visualizzata la casella di selezione ’Salva dati fiducial’..

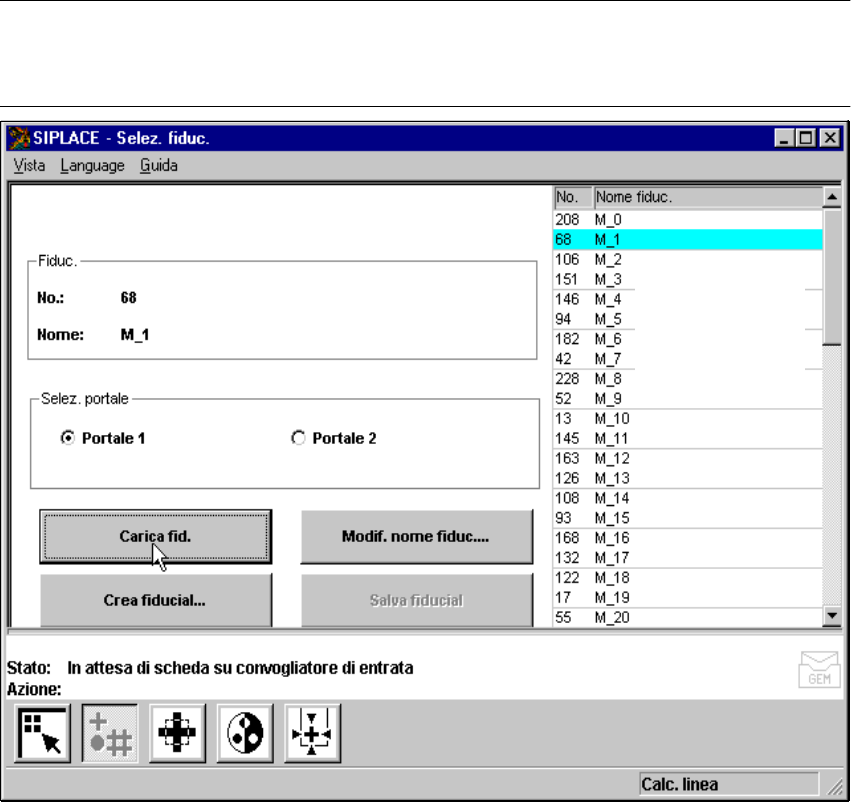

Fig. 6.5 - 9 Menu ’Selezione fiducial’, opzione ’Carica fiducial’
Quando si salva, i dati delle fiducial vengono trasmessi al calcolatore di linea e la lista dei numeri
delle fiducial verrà attualizzata. 6
– Selezionare una fiducial specifica nel campo di riepilogo con il puntatore del mouse. La fiducial
selezionata viene sottolineata da una linea color ciano.
– Cliccare sul riquadro ’Carica fiducial’. Nel campo di visualizzazione ’Fiducial’ vengono indicati
il nome ed il numero della fiducial.
Il calcolatore della stazione richiede dal calcolatore di linea i dati della fiducial selezionata. La
struttura del modello ed il campo di ricerca verranno trasmessi al controller di macchina che li
caricherà poi nella memoria del sistema MVS (download - scarico). Nel calcolatore di stazione,
quindi, viene inizializzata la struttura dei parametri di insegnamento con i valori attuali. 6
Á
Á
Campo di riepilogo
Á
Selezionata viene
linea color ciano
Campo di visual. per numero e nome fiducial
la fiducial
sottolineata da una
