Istruzioni per l’uso SIPLACE 80S-20/F4 6 Funzioni Vision
Versione software SR.406.xx Edizione 02/2000 IT 6.5 Insegna fiducial
253
NOTA 6
Se si vuole utilizzare tuttavia una fiducial con valore di distinguibilità minimo, è necessario fare
attenzione che il valore di qualità sia buono (vedi sezione 6.5.6.2, pagina 267).
Se la qualità non dovesse essere buona, è consigliabile selezionare un’altra fiducial (vedi Criteri
per la produzione delle fiducial della scheda nella sezione 6.2.5, pagina 220).
Å Con i tasti direzionali si cambia la posizione della telecamera. Inserendo i numeri 1 ... 6 si varia
l’ampiezza del passo.
Å Con INVIO si ripete il processo di insegnamento.
Å Con ESC si termina il processo di insegnamento. L’immagine video viene disattivata e il menu
’Insegna fiducial’ viene rivisualizzato.
6.5.4.2 Opzioni ’Risoluzione alta, media e bassa
Se avete selezionato una delle presenti opzioni, 6
– il menu viene disattivato;
– viene visualizzata la schermata con la fiducial e il campo della fiducial;.
– vengono visualizzate le intestazioni e le note a piè pagina con commento, risultato di misura-
zione, configurazione della tastiera e sequenze di comandi.
6

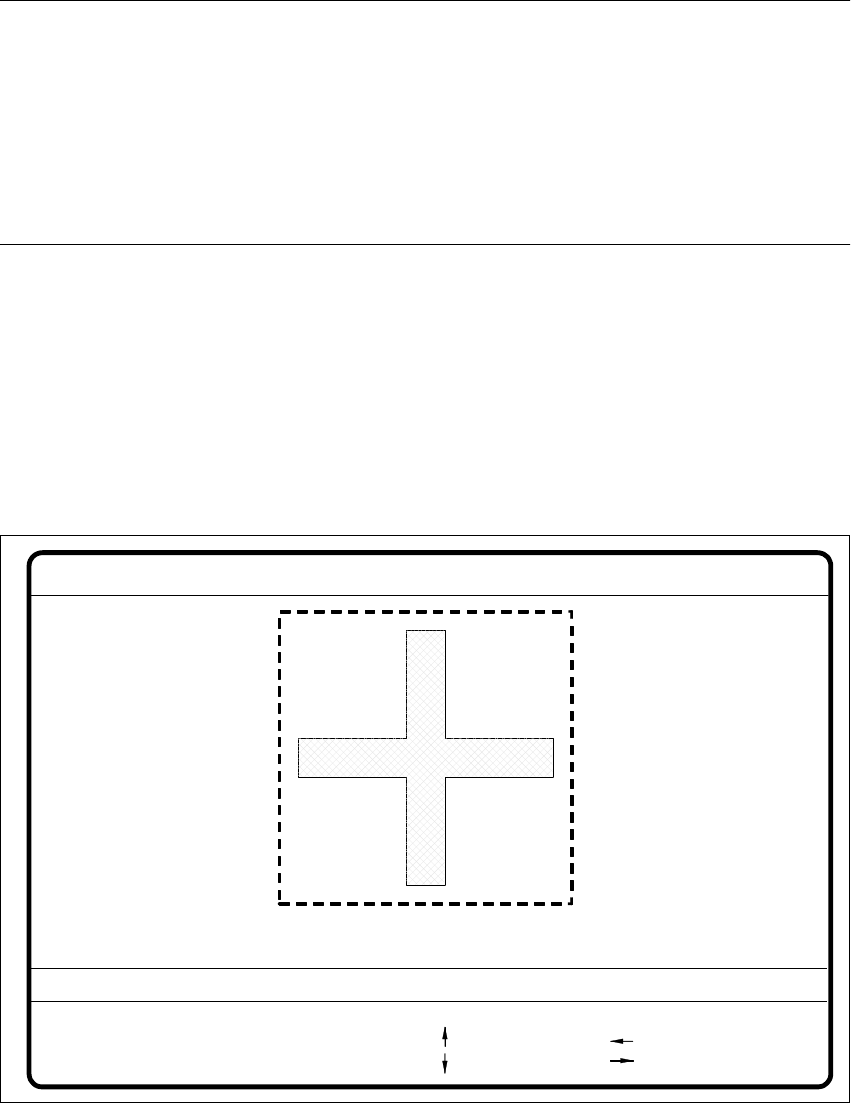

Fig. 6.5 - 15 Menu ’Insegna fiducial’, schermata ’Cambia fiducial’
N. fiduc. = 8 Evidenza = 70
B. sp.: orizz./vert.
- : minore
Tab : passo campo
Template alta risol.
1..6 : passo x/y
: asse x +
: asse x -
: asse y +
: asse y -
Largh. passo x/y = ...Direzione = ...
Passo campo = ...
Ret: insegna
+ : maggiore
6 Funzioni Vision Istruzioni per l’uso SIPLACE 80S-20/F4
6.5 Insegna fiducial Versione software SR.406.xx Edizione 02/2000 IT
254
Å Con i tasti di direzione potrete variare la posizione della telecamera. Stabilite con i numeri 1 ...
6 la distanza dei passi.
Å Con i segni ’+’ e ’-’ si spostano i limiti della struttura della fiducial e si effettua l’insegnamento.
Allo stesso tempo si può passare dalla posizione orizzontale a quella verticale con la barra o
essere variata con il tasto ’TAB’ da 1 pixel a 10 pixel e viceversa.
Å Con ’RETURN’ si avvia il processo di insegnamento.
6
Il valore di chiarezza apparirà come risultato della misurazione. Esso può variare tra distinguibilità6
0= insufficiente e
100= ottima. 6
Per esperienza è consigliabile raggiungere un valore di almeno 60. 6
Å Ripetere più volte il processo di insegnamento con diverse funzioni di campo, al fine di ottimiz-
zare il valore di chiarezza. Una riduzione delle dimensioni del campo della fiducial a dimensioni
inferiori di quelle della fiducial, fanno aumentare il valore di chiarezza, per esempio nel caso
che abbiano una reazione di riflesso scarsa se le estremità della fiducial sono state trattate con
vernice di fermo per brasatura. Non scegliete tuttavia un campo troppo piccolo, dato che così
diminuirà anche la chiarezza della fiducial.
Å Con ’ESC’ si esce dall’opzione.
NOTA 6
Se tuttavia intendete utilizzare una fiducial con un valore di chiarezza basso, dovreste al-
meno avere un buon valore qualitativo della fiducial (vedi sezione 6.5.6.2, pagina 267).
Se anche la qualità è scarsa, è preferibile selezionare un’altra fiducial (vedi Criteri per la pro-
duzione delle fiducial della scheda nella sezione 6.2.5, pagina 220). 6
Modifica delle fiducial già esistenti 6
Durante ogni processo di insegnamento, gli offset di centraggio verranno azzerati. In ogni altro
caso, il centraggio ottico con i campi limite strutturali della fiducial è scorretto. Il risultato della mi-
surazione sarà errato. 6
Istruzioni per l’uso SIPLACE 80S-20/F4 6 Funzioni Vision
Versione software SR.406.xx Edizione 02/2000 IT 6.5 Insegna fiducial
255
6.5.4.3 Opzione ’Campo di ricerca’
Il campo di ricerca è selezionabile a piacere all’interno del campo visivo della telecamera. 6
NOTA 6
Å Selezionare le dimensioni in modo che il campo di ricerca comprenda in ogni caso le tolleranze
del posizionamento dei circuiti stampati.
Å Fare attenzione che altri tipi di strutture non si trovino all’interno del campo di ricerca, perché
altrimenti la reidentificazione della fiducial risulterà inutilmente più difficile.
Å Ripetere più volte il test modificando le dimensioni del campo di ricerca. Si può ottimizzare an-
che il valore di chiarezza.
Selezionando l’opzione ’Campo di ricerca’ 6
– il menu viene disattivato;
– viene avviato il processo di insegnamento;
– viene visualizzata la schermata con la fiducial ed il campo della fiducial;
– vengono visualizzate le intestazioni e le note a piè pagina con i commenti, i risultati della mi-
surazione, la configurazione dei tasti e le sequenze degli errori.
6
Fig. 6.5 - 16 Menu ’Insegna fiducial’, schermata ’Insegna campo ricerca’
Å Con i tasti di direzione potrete variare la posizione della telecamera. Stabilite con i numeri 1 ...
6 la distanza dei passi.
N. fiduc. = 8 Evidenza = 70
B. sp: orizz./vert.
- : minore
Tab : passo campo
Mod. campo ric.
1..6 : passo x/y
: asse x +
: asse x -
: asse y +
: asse y -
Largh. passo x/y = ...Direzione = ...Passo campo = ...
Ret: insegna
+ : maggiore
