6 Funzioni Vision Istruzioni per l’uso SIPLACE 80S-20/F4
6.5 Insegna fiducial Versione software SR.406.xx Edizione 02/2000 IT
258
Per poter giudicare meglio le suddivisioni della luminosità o dei rapporti di contrasto, questi valori
grigi vengono trasformati in colori con l’aiuto delle tavole di trasformazione, come mostra la se-
guente tabella: 6
NOTA 6
Per poter raggiungere un buon valore di chiarezza, la differenza di contrasto tra fiducial e sfondo
dovrebbe accettare al minimo il valore 75. Lo sfondo dovrebbe essere, per esempio, di colore
verde e la fiducial arancione.
Se il rapporto di contrasto non è buono, nel menu si può scegliere tra cinque tavole di trasforma-
zione per raggiungere una visualizzazione a colori significativa. In questo modo è anche possibile
programmare da soli una tavola di trasformazione. 6
NOTA 6
Se si modifica la visualizzazione a colori, la fiducial verrà contemporaneamente insegnata.
Valore grigio Colore assegnato
0nero
30 violetto
50 blu
77 verde blu
100 verde
127 marrone
150 rosso
175 arancione
200 giallo
255 bianco
Tab. 6.5 - 1
Istruzioni per l’uso SIPLACE 80S-20/F4 6 Funzioni Vision
Versione software SR.406.xx Edizione 02/2000 IT 6.5 Insegna fiducial
259
6.5.5.1 Opzioni ’Tabella 1 ... 5’
Una volta richiamata questa opzione 6
– il menu viene disattivato,
– la schermata viene visualizzata,
– il comando di insegnamento viene impartito.
– Vengono visualizzate le intestazioni con le opzioni delle tavole a colori, il numero di fiducial ed
il valore di chiarezza.
6

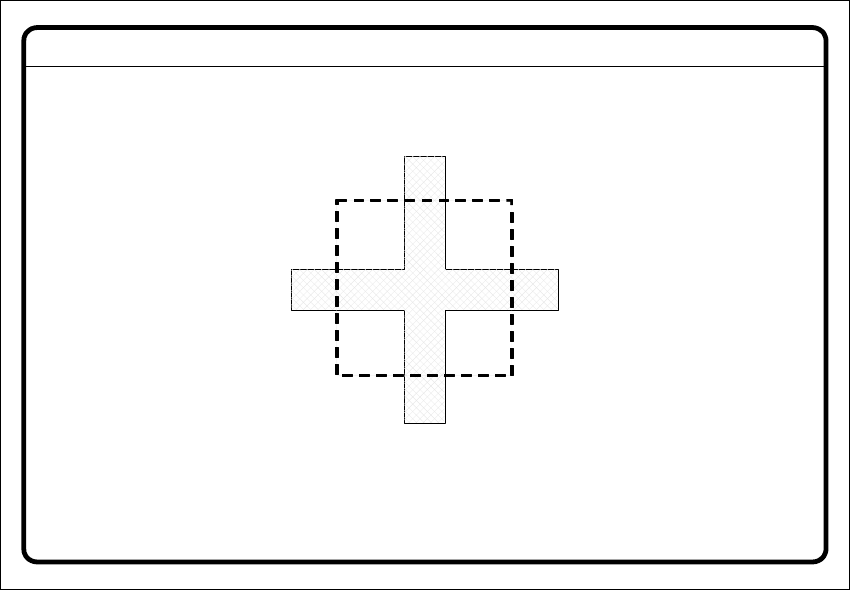

Fig. 6.5 - 18 Menu ’Sensibilità contrasto’, schermata ’Tabella 1 ... 5’
Å Con ’ESC’ si esce dall’opzione.
6
N. fiduc. = 8 Evidenza = 70
Vis. con Tavola 2
6 Funzioni Vision Istruzioni per l’uso SIPLACE 80S-20/F4
6.5 Insegna fiducial Versione software SR.406.xx Edizione 02/2000 IT
260
6.5.5.2 Opzione ’Regola tabella 5’
Attivando quest’opzione appare la casella di selezione ’Regola sensibilità di contrasto tabella 5’6
. 6
Fig. 6.5 - 19 Menu ’Sensibilità contrasto’, casella di selezione ’Regola sensibilità contrasto tabella 5’
Si possono selezionare i seguenti parametri: 6
– numero delle sezioni che la tavola di trasformazione deve contenere: un numero tra 1 … 5;
– selezione delle coppie dei valori: con 5 sezioni sono permesse 10 coppie di valori.
Struttura della casella di selezione ’Regola sensibilità contrasto tabella 5’ 6
Rappresentazione numerica della tabella 5 6
I valori numerici vengono indicati nella parte superiore della casella di selezione. Essi sono: 6
sezione: numero delle sezioni 6
InizOUT: OUT-End: ambiti di valori per la trasformazione delle singole sezioni 6
IN: limiti degli ambiti delle singole sezioni 6
Barra di scorrimento
Campo di scorrimento
