6 Funzioni Vision Istruzioni per l’uso SIPLACE 80S-20/F4 6.5 Insegna fiducial Versione software SR.406.xx Edizione 02/2000 I T 266 6.5.6.1 Opzione ’Centra’ Se clic cate s ul puls ante ’ Centra’, i l menu ’T es ta fiduci …
Istruzioni per l’uso SIPLACE 80S-20/F4 6 Funzioni Vision
Versione software SR.406.xx Edizione 02/2000 IT 6.5 Insegna fiducial
265
6.5.6 Menu ’Testa fiducial’
Nel menu ’Testa fiducial’ si hanno a disposizione le seguenti opzioni: 6
– centraggio fiducial
– testa fiducial
– posizionare il portale di insegnamento (procedimento X/Y)
– trasportare il circuito stampato nel convogliatore di uscita
– trasportare il circuito stampato nel convogliatore di elaborazione
6

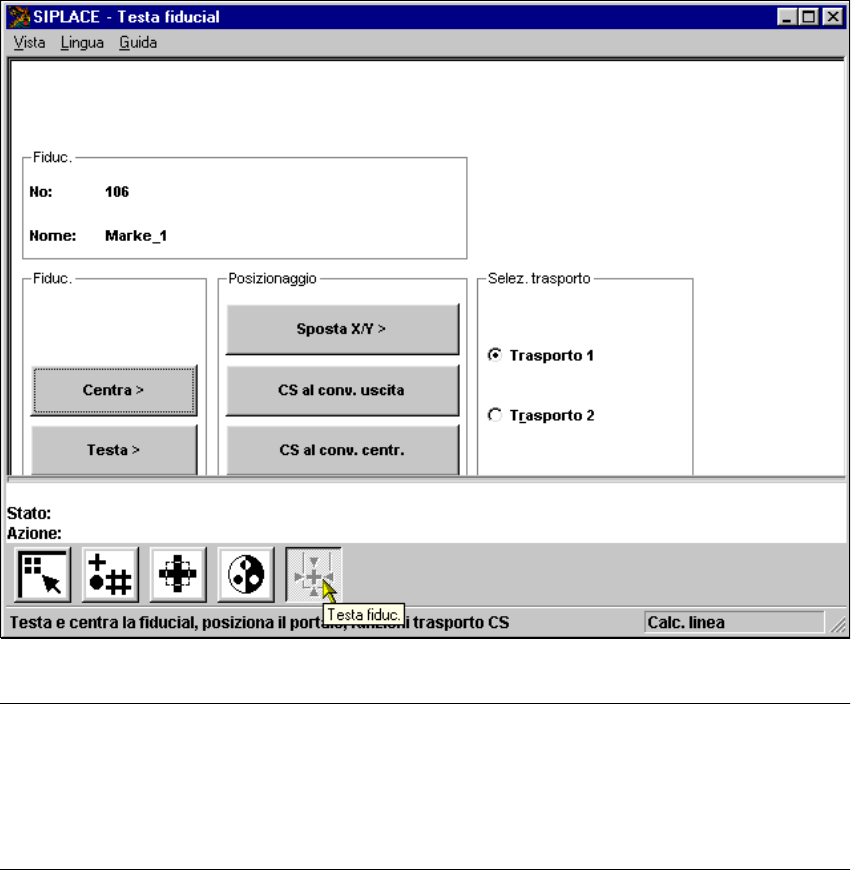

Fig. 6.5 - 23 Menu ’Testa fiducial’ - Opzioni
NOTA 6
I pulsanti sono attivi se i loro caratteri sono neri. Ciò significa che si può eseguire la relativa fun-
zione cliccandoci sopra con il mouse.
Si ha accesso alle opzioni ’Centra’ e ’Testa’ solo dopo aver caricato una fiducial e se ne esiste
già un modello.
Dopo aver selezionato una fiducial, nel campo di visualizzazione ’Fiducial’ appare il numero ed il
nome della fiducial. 6
6 Funzioni Vision Istruzioni per l’uso SIPLACE 80S-20/F4
6.5 Insegna fiducial Versione software SR.406.xx Edizione 02/2000 IT
266
6.5.6.1 Opzione ’Centra’
Se cliccate sul pulsante ’Centra’, il menu ’Testa fiducial’ scompare e la schermata viene visualiz-
zata. L’immagine indica la struttura della fiducial bidimensionale e i profili delle colonne della strut-
tura monodimensionale per la determinazione esatta del centro della fiducial. Inoltre appaiono le
intestazioni e le note a piè pagina. 6
6
Fig. 6.5 - 24 Menu ’Testa fiducial’, schermata ’Centra
Secondo il software, la funzione ’Centra’ determina il centro della fiducial. Con il procedimento di
dialogo si possono scegliere i parametri della funzione, ovvero i margini della struttura della fidu-
cial. Il sistema propone marcature delle linee marginali sulle posizioni possibili dei margini. 6
Å Con i tasti freccia si sposta l’attuale segno delle linee marginali nell’intestazione.
Å Con ’RETURN’ si accetta la posizione del segno delle linee marginali proposto o dalla posi-
zione modificata. Il sistema indica poi il segno successivo perché venga accettato. La se-
quenza delle richieste è ’Margine sinistro’, ’Margine destro’, ’Margine superiore’ ed infine
’Margine inferiore’. Questo messaggio appare nell’intestazione.
margine ok
N. fiduc. = 8 Margine = Margine sinistro fiducial
Ret :
Centra fiducial
: su
: giù
: destra
: sinistra
Fiducial
Risultato: croce di centraggio
Marcatura delle linee al margine
sostabile con i tasti di direzione
Profilo a linee della fiducial
Profilo
a colonne
della fiducial
Istruzioni per l’uso SIPLACE 80S-20/F4 6 Funzioni Vision
Versione software SR.406.xx Edizione 02/2000 IT 6.5 Insegna fiducial
267
Il risultato del centraggio delle fiducial verrà indicato con una croce. I valori di offset X ed Y del
centro della fiducial verranno inseriti nel campo dati della fiducial. 6
NOTA 6
Una fiducial centrata in modo errato altera il montaggio.
Å Con il tasto ’ESC’ si può uscire dall’opzione e ritornare al menu ’Testa fiducial’.
6.5.6.2 Opzione ’Testa’
Se si clicca sul pulsante ’Testa’ il menu ’Testa fiducial’ sparisce ed appare la schermata. 6
6

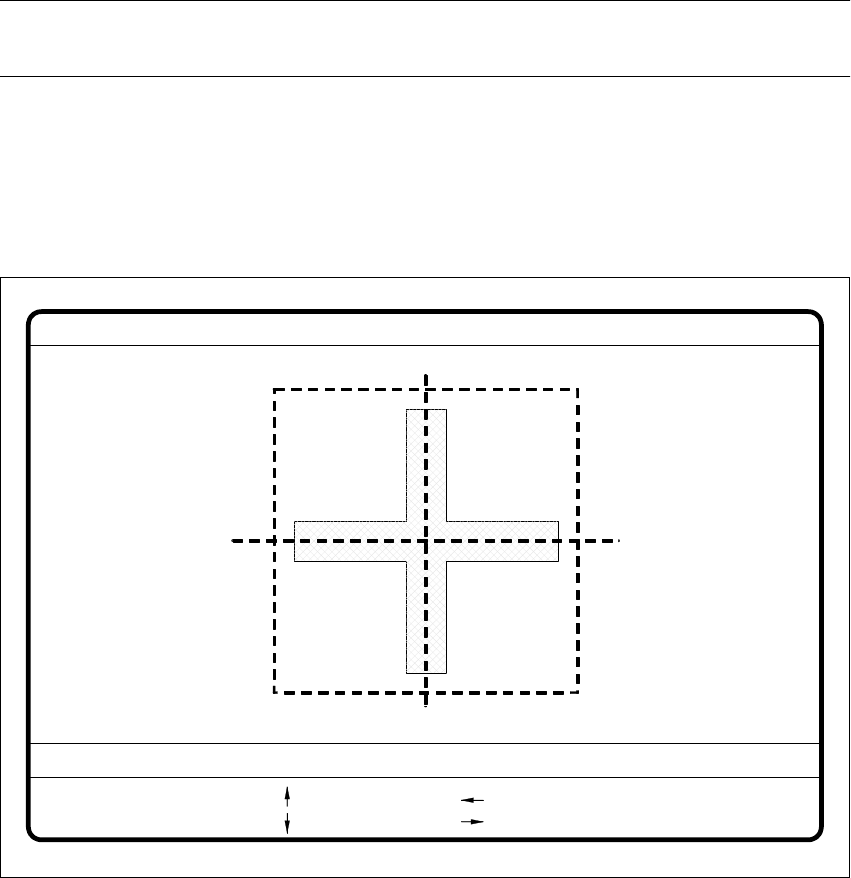

Fig. 6.5 - 25 Menu ’Testa fiducial’, schermata ’Testa’
Nel calcolatore della stazione sono memorizzate le misure della struttura del modello e del campo
di ricerca. Queste misure sono necessarie per il calcolo dei percorsi di spostamento per il test de-
gli angoli. Anche gli offset di un centraggio della fiducial, eventualmente eseguito in precedenza,
vengono tenuti in considerazione nel calcolo del percorso di spostamento. 6
N. fiduc. = 8 Qualità = 70Testa fiducial
testa
1..6 : passo x/y
Ret :
Largh. passo x/y = ...
: asse x +
: asse x -
: asse y +
: asse y -
