Istruzioni per l’uso SIPLACE 80S-20/F4 6 Funzioni Vision
Versione software SR.406.xx Edizione 02/2000 IT 6.6 Testa componente
283
6.6.3.1 Opzione ’Tipo di videocamera’
NOTA 6
I pulsanti per selezionare i diversi tipi di videocamera si possono attivare solo nei dispositivi auto-
matici F.
6

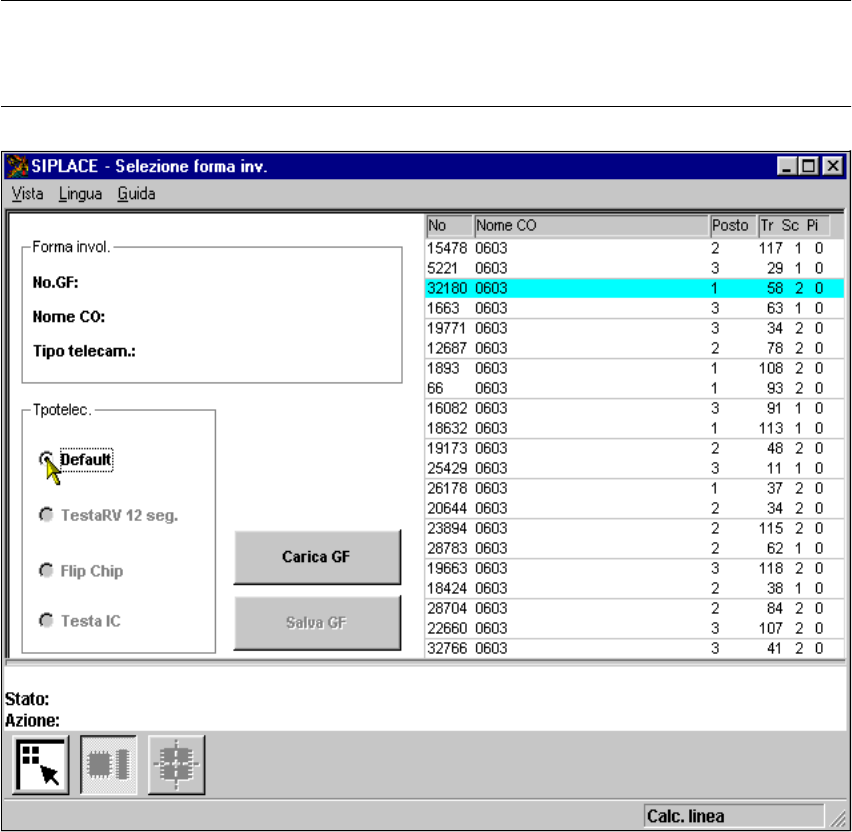

Fig. 6.6 - 11 Menu ’Selezione forma involucri’, opzione ’Tipo di videocamera
Å Selezionare il tipo di telecamera se il componente non deve essere centrato solo con il tipo di
videocamera standard (di default), ma anche in alternativa con un altro tipo di videocamera.
6
6 Funzioni Vision Istruzioni per l’uso SIPLACE 80S-20/F4
6.6 Testa componente Versione software SR.406.xx Edizione 02/2000 IT
284
6.6.3.2 Opzione ’Carica GF’
NOTA 6
Se si è già lavorato precedentemente con una forma involucro (vedi fig. 6.6 - 10), richiamando
l’opzione ’Carica GF’, viene visualizzata la casella di selezione ’Salva modifiche di forma involucro’.
6

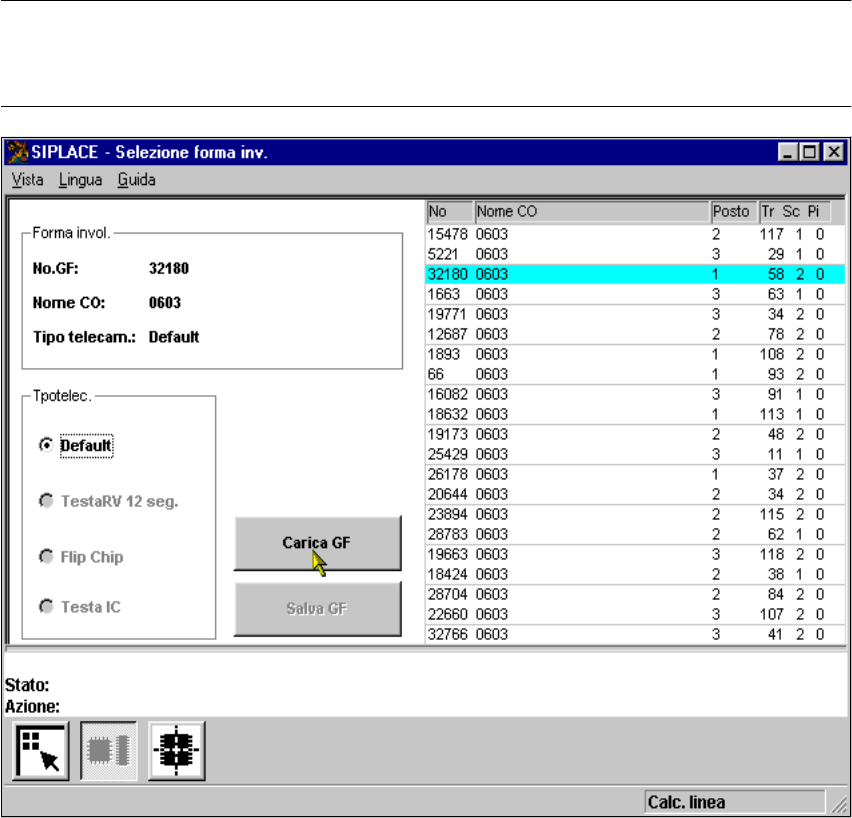

Fig. 6.6 - 12 Menu ’Selezione forma involucro’, opzione ’Carica GF’
Se si vuole memorizzare, il file di forma involucro viene trasmesso al calcolatore di linea. Dopo
questa richiesta il componente con il quale avete già lavorato viene scartato e la lista dei numeri
di forma involucro viene attualizzata. 6
Å Selezionare con il puntatore del mouse una determinata forma involucro nel campo di riepi-
logo. La forma involucro selezionata verrà sottolineata con una barra color ciano.
Å Cliccare sul pulsante ’Carica GF’. Nel campo di visualizzazione ’Forma involucro’ vengono rap-
presentati i nomi ed i numeri della forma involucro.
Il calcolatore di stazione richiede al calcolatore di linea i dati GF della forma involucro selezionata.
Istruzioni per l’uso SIPLACE 80S-20/F4 6 Funzioni Vision
Versione software SR.406.xx Edizione 02/2000 IT 6.6 Testa componente
285
L’interprete prepara i dati e genera il comando di insegnamento. Con questo comando GF ven-
gono caricati anche i dati GF nel sistema MVS (unità di analisi Vision). 6
6.6.3.3 Opzione ’Salva GF’
Con questa opzione si possono salvare la forma involucro ed i relativi parametri modificati.
Il pulsante si attiva solo dopo aver modificato i dati della forma involucro. 6
6

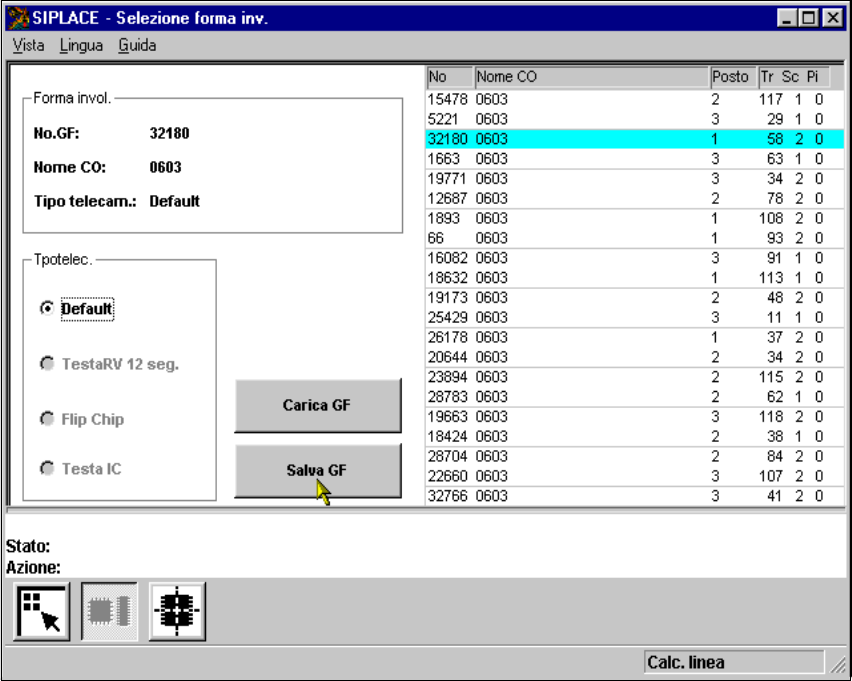

Fig. 6.6 - 13 Menu ’Selezione forma involucro’, opzione ’Salva dati GF’
