6 Funzioni Vision Istruzioni per l’uso SIPLACE 80S-20/F4
6.6 Testa componente Versione software SR.406.xx Edizione 02/2000 IT
288
6.6.4.1 Opzione ’Preleva componente’
NOTA 6
Prima di attivare questa opzione si deve aver già caricato un numero GF. In caso contrario,
il pulsante rimane disattivato.
6
Fig. 6.6 - 15 Menu ’Testa componente’, opzione ’Preleva componente’
Attivando questa opzione vengono avviate le seguenti azioni: 6
– un componente viene prelevato da una determinata traccia;
– se si trova già un componente sotto la videocamera CO, esso verrà scartato;
– si può cliccare sulle opzioni ’Controlla’ e ’Misura’.
Istruzioni per l’uso SIPLACE 80S-20/F4 6 Funzioni Vision
Versione software SR.406.xx Edizione 02/2000 IT 6.6 Testa componente
289
6.6.4.2 Opzione ’Rappresenta il componente’
NOTA 6
Prima di cliccare su questa opzione, dovrete avere già caricato un numero GF.
6
Fig. 6.6 - 16 Menu ’Testa componente’, opzione ’Rappresenta componente’
Attivando questa opzione verranno avviate le seguenti azioni: 6
– viene dato il comando di insegnamento.
– il Visionsystem genera i margini esterni del componente in base alla descrizione sintetica;
– sul monitor appare la schermata con l’immagine reale della videocamera ed il modello
evidenziato;
– viene visualizzata l’intestazione con i commenti.
L’utente può quindi controllare a vista se la descrizione sintetica coincide con l’immagine reale.6
6 Funzioni Vision Istruzioni per l’uso SIPLACE 80S-20/F4
6.6 Testa componente Versione software SR.406.xx Edizione 02/2000 IT
290
6

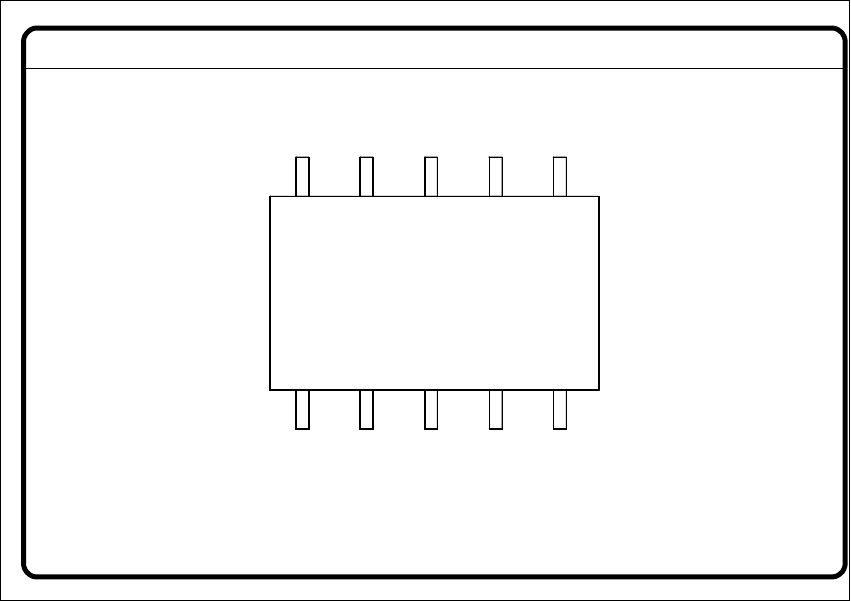

Fig. 6.6 - 17 Menu ’Testa componente’, immagine video ’Rappresenta componente’
– Con ’ESC’ si termina la funzione. L’immagine video sparisce e sullo schermo viene
rivisualizzato il menu ’Testa componente’.
N. GF = 5Visualizza CO
