6 Funzioni Vision Istruzioni per l’uso SIPLACE 80S-20/F4 6.6 Testa componente Versione software SR.406.xx Edizione 02 /2000 IT 292 6 Fig. 6.6 - 19 Menu ’T esta componente’, i mmagine video ’Controlla CO’ 6 Å Con il tasto…
Istruzioni per l’uso SIPLACE 80S-20/F4 6 Funzioni Vision
Versione software SR.406.xx Edizione 02/2000 IT 6.6 Testa componente
291
6.6.4.3 Opzione ’Controlla componente’
NOTA 6
Questa opzione può essere attivata solo dopo avere caricato un numero GF ed avere prelevato
un componente.
Se un componente non viene centrato otticamente, con questa opzione si può controllare il pro-
cesso di centraggio. Il risultato viene rappresentato sullo schermo e i risultati della misurazione
non vengono memorizzati. 6
6

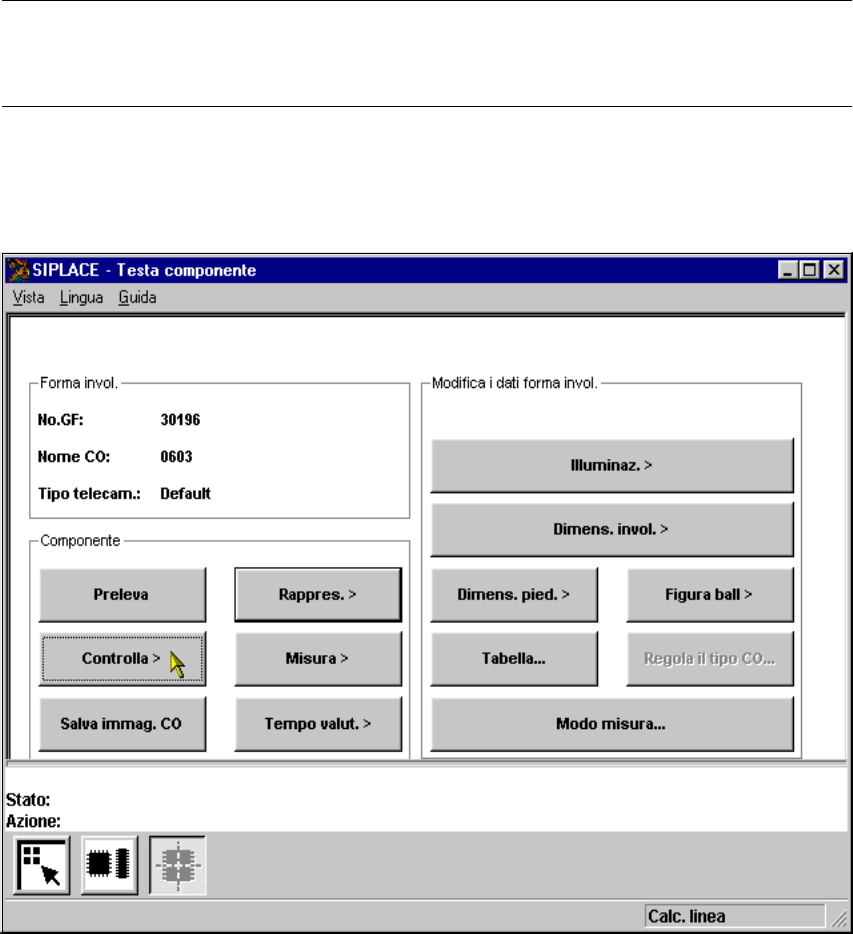

Fig. 6.6 - 18 Menu ’Testa componente’, opzione ’Controlla componente’
Attivando questa funzione vengono attivate le seguenti azioni: 6
– viene attivato il processo di misurazione;
– l’immagine video appare sullo schermo;
– vengono visualizzate l’intestazione e le note a piè pagina.
6 Funzioni Vision Istruzioni per l’uso SIPLACE 80S-20/F4
6.6 Testa componente Versione software SR.406.xx Edizione 02/2000 IT
292
6

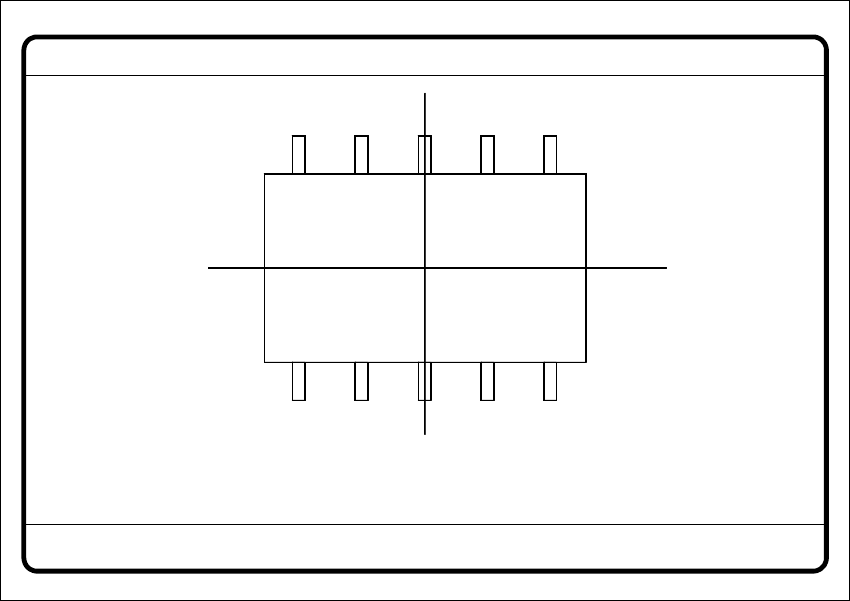

Fig. 6.6 - 19 Menu ’Testa componente’, immagine video ’Controlla CO’
6
Å Con il tasto ’RETURN’ si richiamano uno dopo l’altro tutti i passi di misurazione definiti. Ogni
volta che si preme il tasto ’RETURN’, viene impartito un comando di misurazione e il risultato
viene visualizzato sullo schermo.
Å Con ’ESC’ si esce dall’opzione. L’immagine video viene disattivata ed appare di nuovo il menu
’Testa componente’.
N. GF = 5Testa CO
RET: Testa CO
Istruzioni per l’uso SIPLACE 80S-20/F4 6 Funzioni Vision
Versione software SR.406.xx Edizione 02/2000 IT 6.6 Testa componente
293
6.6.4.4 Opzione ’Misura componente’
NOTA 6
Si può attivare questa opzione solo dopo aver caricato un numero GF e dopo che un compo-
nente sarà stato prelevato.
6

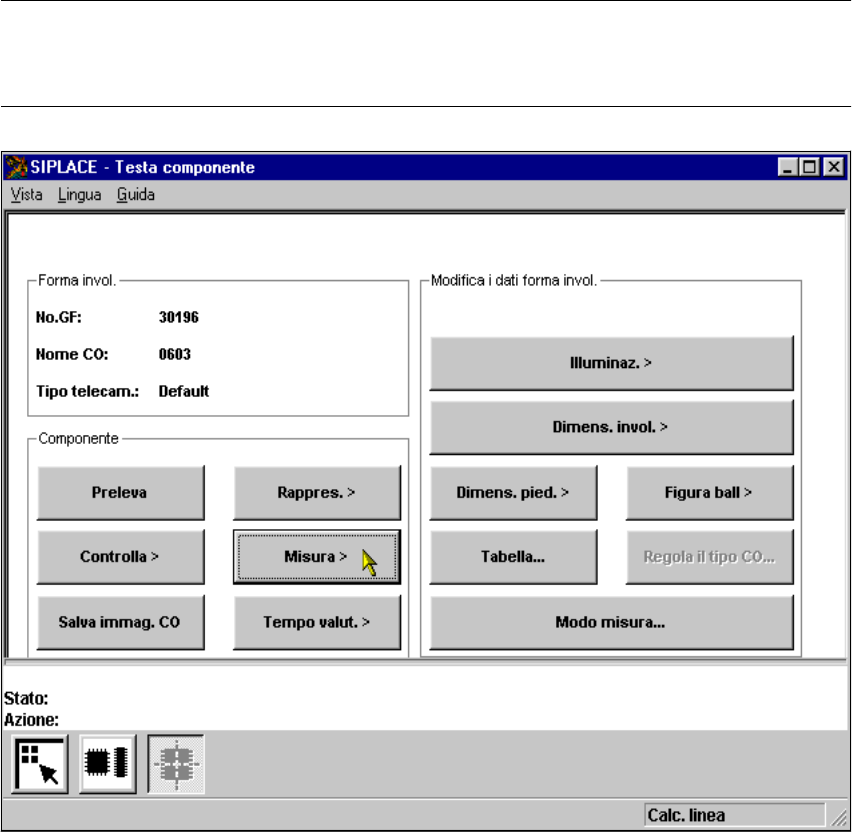

Fig. 6.6 - 20 Menu ’Testa componente’, opzione ’Misura CO’
Attivando quest’opzione vengono avviate le seguenti azioni: 6
– l’immagine video appare sullo schermo;
– viene impartito l’ordine di misurazione con i parametri predefiniti;
– l’MVS esegue uno dopo l’altro i passi di misurazioni specifici del CO;
– i valori di misurazione vengono visualizzati nell’immagine video.
