6 Funzioni Vision Istruzioni per l’uso SIPLACE 80S-20/F4
6.6 Testa componente Versione software SR.406.xx Edizione 02/2000 IT
292
6
Fig. 6.6 - 19 Menu ’Testa componente’, immagine video ’Controlla CO’
6
Å Con il tasto ’RETURN’ si richiamano uno dopo l’altro tutti i passi di misurazione definiti. Ogni
volta che si preme il tasto ’RETURN’, viene impartito un comando di misurazione e il risultato
viene visualizzato sullo schermo.
Å Con ’ESC’ si esce dall’opzione. L’immagine video viene disattivata ed appare di nuovo il menu
’Testa componente’.
N. GF = 5Testa CO
RET: Testa CO

Istruzioni per l’uso SIPLACE 80S-20/F4 6 Funzioni Vision
Versione software SR.406.xx Edizione 02/2000 IT 6.6 Testa componente
293
6.6.4.4 Opzione ’Misura componente’
NOTA 6
Si può attivare questa opzione solo dopo aver caricato un numero GF e dopo che un compo-
nente sarà stato prelevato.
6
Fig. 6.6 - 20 Menu ’Testa componente’, opzione ’Misura CO’
Attivando quest’opzione vengono avviate le seguenti azioni: 6
– l’immagine video appare sullo schermo;
– viene impartito l’ordine di misurazione con i parametri predefiniti;
– l’MVS esegue uno dopo l’altro i passi di misurazioni specifici del CO;
– i valori di misurazione vengono visualizzati nell’immagine video.

6 Funzioni Vision Istruzioni per l’uso SIPLACE 80S-20/F4
6.6 Testa componente Versione software SR.406.xx Edizione 02/2000 IT
294
6

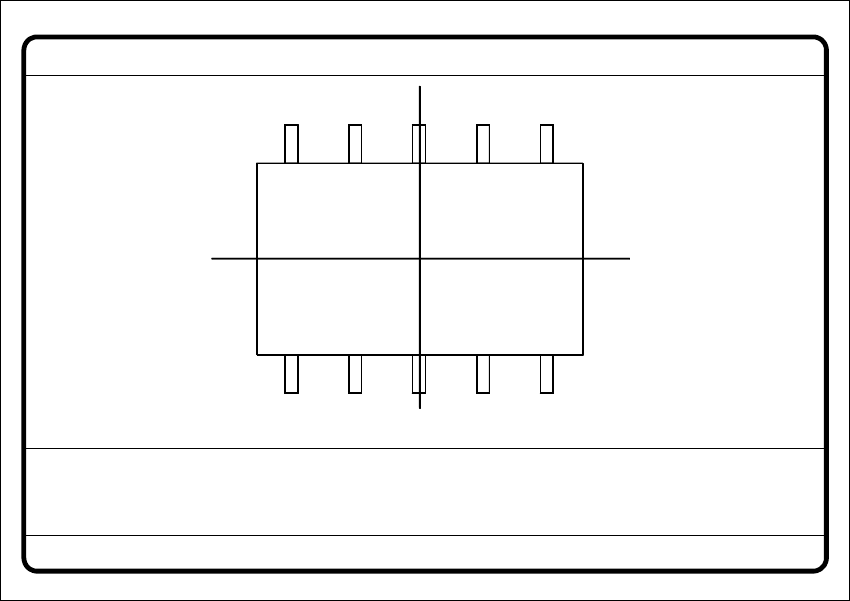

Fig. 6.6 - 21 Menu ’Testa componente’, schermata ’Misura CO’
Misurazione ottica dei componenti tradizionali con collegamenti a piedini 6
Il reticolo indica il baricentro del componente. I contorni del CO verranno evidenziati a color. 6
I valori di misurazione rappresentano parametri geometrici come 6
– Differenza dei piedini
Il valore di differenza dei piedini viene visualizzato quando avrete selezionato il modo misura
’Lead’.
– Suddivisione
Questo valore viene visualizzato quando il modo misura ’Corner’ è attiva come ultimo passo
di misura.
– Numero piedini
– Avanzamento X / Y
– Ortogonalità
– Misure del componente
– Angolo di torsione e
– Coefficiente qualitativo della misurazione
Misura CO N. GF = 5
X-Off. = ... Y-Off. = ... Phi [Grad] = ...
Ort. [Gr] = ...
Num. pied. = ...
Qualità = ...
Lungh. [mm] = ...
Largh. [mm] = ...
Suddiv. [mm] =
RET: Misura CO
Dev. p. [mm] =
