1 Introduzione, Dati tecnici Istruzioni per l’uso SIPLACE 80S-20/F4
1.4 Sommario del numero delle edizioni Versione software SR.406.xx Edizione 02/2000 IT
28
1.4.5 Sommario dell‘aggiornamento dell‘edizione del 03/98
1.4.6 Sommario dell‘aggiornamento dell‘edizione del 05/99
Funzioni aggiornate Capitolo interessato / Sezione
Nuovo raggruppamento dei capitoli Capitoli dal 3 all‘ 8 e 10
Sommario e dati tecnici del modulo di alimentazione
cinghia
10.1
Sostituzione manuale delle pipette l 9.5; 9.7
Manutenzione dei sistemi con telecamera 9.9
Nuove pipette del tipo 8 con diagramma dei margini 17
Nuove funzioni Capitolo interessato / Sezione
Visionsystem CO della testa a revolver da 6 0; 5
Piano d‘utenza 2
Dispositivo di taglio per cinghia vuota del disp. auto-
matico SIPLACE 80F
5
10.8
Modulo di alimentazione surftape 10.10
Funzioni aggiornate Capitolo interessato / Sezione
Introduzione 0
Sicurezza di esercizio 1
Aiuto online 8
Nuovo modulo laser di coplanarità 1; 5; 9
Nuove pipette, Diagrammi dei contorni 17
Funzioni aggiornate Capitolo interessato / Sezione
Introduzione 0
Sicurezza di esercizio 1
Funzioni Vision 5
Tavolo di sostituzione CO, spostabile 6; 9; 10
Nuove pipette 17
Istruzioni per l’uso SIPLACE 80S-20/F4 1 Introduzione, Dati tecnici
Versione software SR.406.xx Edizione 02/2000 IT 1.4 Sommario del numero delle edizioni
29
1.4.7 Sommario dell‘aggiornamento dell‘edizione del 02/2000
Nuovo o modificato
Capitolo interessato /
Sezione
SIPLACE nel World-Wide-Web (WWW) 1.1.1
Indicazioni di sicurezza del lettore di codice a barre CS (opzione) 2.1.9
Indicazioni di sicurezza per attaccare e staccare il tavolo di sostitu-
zione CO mobile
2.1.10
Avvertenze di sicurezza relative alla modifica dell’altezza del
tavolo di tavoli di sostituzione CO
2.1.11
Indicazioni di sicurezza del tavolo CO sostituibile 2.1.12
Menu "Attività",
Avvia SIPLACE OIS 3.3.2.1
Menu "Attività", Avvia SIPLACE Pro 3.3.2.1
Menu "Attività",
Configura collegamento SIPLACE Pro 3.3.2.1
Menu "Opzioni",
Modalità operative SIPLACE Pro 3.3.2.3
Menu "Opzioni", Scheda per la calibrazione fine 3.3.2.3
Funzioni Vision 6
Cosa fare ... 7
Caricatore S 3 x 8 mm 10.2.2
Modulo d’eliminazione CO (80F4) 10.2.10
Codice a barre del circuito stampato 11.4
Modulo laser di coplanarità (80F4) 11.8
Calibratura di precisione 11.12
1 Introduzione, Dati tecnici Istruzioni per l’uso SIPLACE 80S-20/F4
1.5 Descrizione della macchina Versione software SR.406.xx Edizione 02/2000 IT
30
1.5 Descrizione della macchina
1.5.1 Descrizione del funzionamento
Il dispositivo automatico per il montaggio di componenti è un sistema ad alto rendimento con due
sistemi d’assi per portale. In ogni portale si trova un Visionsystem dei circuiti stampati ed una testa
a revolver a forma di stella con 12 segmenti. Le teste a revolver munite di un visionsystem dei
componenti prelevano questi ultimi (CO) dai caricatori stazionari e li montano nei circuiti stampati
bloccati nel rispettivo trasporto. 1

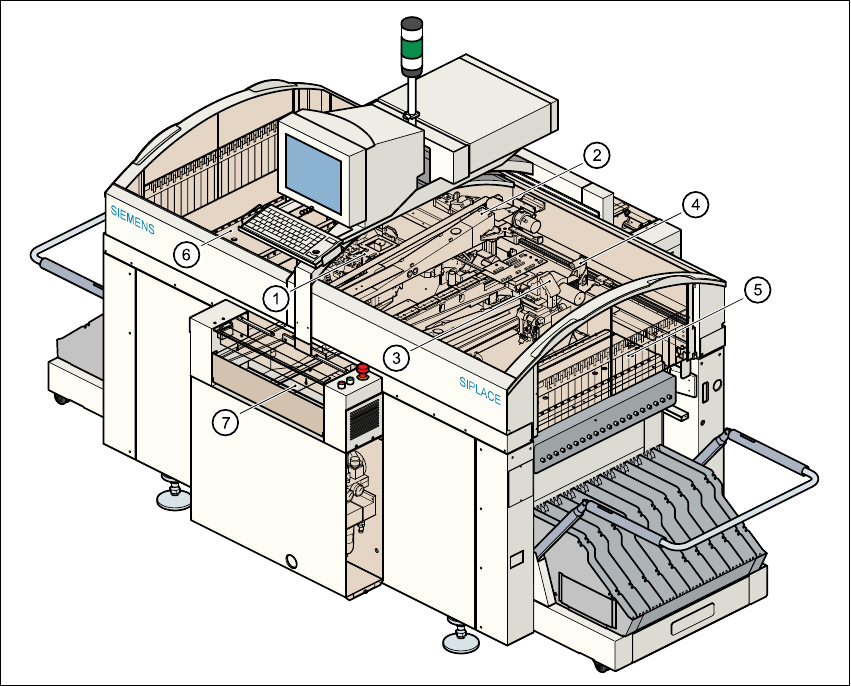

Fig. 1.5 - 1 Panoramica generale del dispositivo automatico
(1) Testa a revolver da 12 segmenti con telecamera Vision CO (portale 1)
(2) Portale 1 con telecamera Vision CO
(3) Testa a revolver da 12 segmenti con telecamera Vision CO (portale 2)
(4) Portale 2 con telecamera Vision CO
(5) Preparazione stazionaria CO (posto 1)
(6) Preparazione stazionaria CO (posto 3)
(7) Trasporto circuito scheda (opzione trasporto doppio)
