Istruzioni per l’uso SIPLACE 80S-20/F4 6 Funzioni Vision
Versione software SR.406.xx Edizione 02/2000 IT 6.6 Testa componente
317
6.6.4.13 Opzione ’Modo misura’
NOTA 6
L’opzione potrà essere attivata solo se prima è già stato caricato un numero GF.
Nella parte specifica dei sensori del file GF si trova una struttura di dati con le condizioni di misu-
razione dei componenti. In questo menu si possono elaborare le condizioni di misurazione. Le op-
zioni del menu sono intese soprattutto per visualizzare i file GF specificati dall’utente, al di fuori
del file standard GF. 6
L’opzione Vi offre la possibilità di 6
Å selezionare ed attivare un determinato metodo di misura o una combinazione di diversi metodi
di misura.
Å disattivare singoli metodi di misura e
Å modificare i parametri esadecimali relativi ad ogni metodo di misura
6
E' possibile modificare i parametri esadecimali dei metodi di misura singoli in due modi: 6
Å indirettamente, ovvero con menu
Con l'aiuto dei menu di regolazione e dei testi illustrativi, verrete introdotti attraverso il manipo-
latore GF per ottenere in modo veloce e preciso i risultati della misurazione desiderati.
Å indirettamente, ovvero inserendo direttamente i parametri esadecimali nella casella d'inseri-
mento ’Modo misura 2’
NOTA 6
Attenzione: l'inserimento diretto dei valori esadecimali presuppone vaste conoscenze dello
svolgimento della metodica di misura.
Se avete intenzione di inserire o di modificare direttamente i valori decimali, siete pregati di
mettervi in contatto con il servizio d'assistenza Siemens e di inserire i valori esadecimali co-
dificati in bits solo dopo esservi consultati con questo servizio.
Vi consigliamo comunque di utilizzare in linea generale il manipolatore GF (forma involucro)
gestito dal menu. 6
6 Funzioni Vision Istruzioni per l’uso SIPLACE 80S-20/F4
6.6 Testa componente Versione software SR.406.xx Edizione 02/2000 IT
318
Menu ’Modo misura’ 6
Dopo avere cliccato sul riquadro ’Modo misura’ appare il menu ’Modo misura’. 6
6

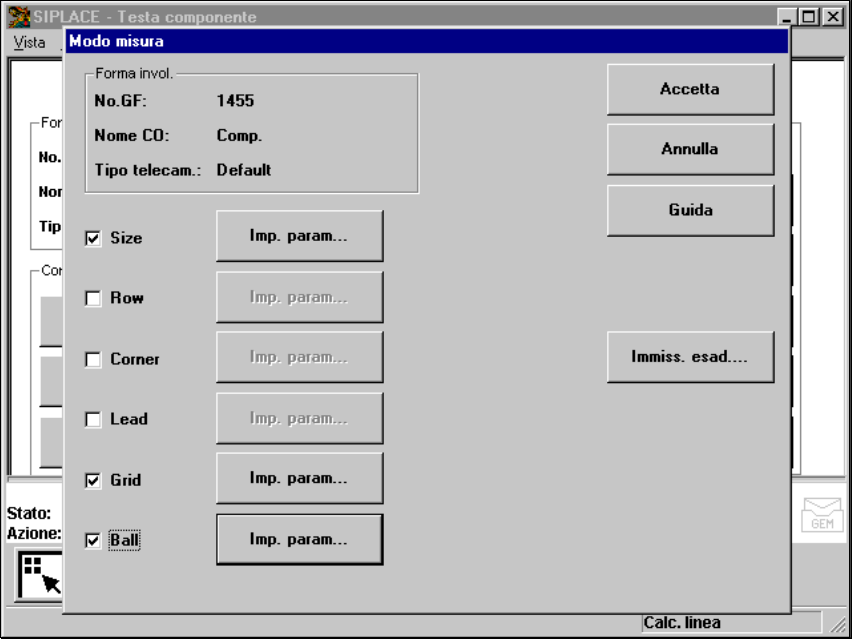

Fig. 6.6 - 34 Menu ’Testa componente’, opzione ’Modo misura’
– E' possibile attivare o disattivare con il mouse il modo misura desiderato nella colonna di pul-
santi a sinistra. Il segno di visto sul quadratino indica che il metodo di misura è stato attivato.
Il riquadro ’Regolazione’ per richiamare il sottomenu diventerà da grigio a nero.
Å Con il pulsante ’Immiss. esad.’ si richiama il menu d’immissione ’Modo misura 2’ per l’immis-
sione diretta di valori esadecimali. Fare attenzione alle note riportate a pagina 317.
Å Con ’Accetta’ si chiude il menu ’Modo misura’. Le condizioni di misura modificate verranno in-
serite nel file GF del calcolatore della stazione.
Å Con ’Annulla’ si interrompe questo procedimento senza il trasferimento dei dati e si torna al
menu ’Testa componente’.
Istruzioni per l’uso SIPLACE 80S-20/F4 6 Funzioni Vision
Versione software SR.406.xx Edizione 02/2000 IT 6.6 Testa componente
319
6.6.4.14 Spiegazioni della metodo di misurazione
Per i componenti tradizionali con collegamento a piedini, il centraggio si basa sostanzialmente su
quattro metodiche per determinare la posizione (coordinate X e Y, Φ = angolo di torsione) del com-
ponente ed i parametri dei piedini: 6
– modo Size
– modo Row
– modo Corner
– modo Lead
Sono stati implementati nuovi algoritmi per i BGAs (B
all Grid Arrays) ed i flip-chips, per determi-
nare la posizione (coordinate X, Y, Φ = angolo di torsione) del componente ed i parametri ’ball’
(vedi sezione 6.6.4.4, pagina 293): 6
– Modo Grid
– Modo Ball
In relazione alle programmazioni effettuate , potrà essere impiegato ogni metodo di misurazione
all’interno di questa sequenza. Tuttavia non è possibile una modifica dello svolgimento della se-
quenza. 6
Definizione dei metodi di misurazione 6
– Size
Questo metodo di misurazione è stato sviluppato specialmente per componenti piccoli. Sulla
base delle informazioni relative ai parametri delle dimensioni vengono determinate in modo
veloce ed affidabile la posizione e la rotazione di componenti piccoli.
Questo procedimento è molto resistente a disturbi come le marcature a colori.
Size si serve della formazione di profili. Potrete eseguire la formazione di profili nella lun-
ghezza oppure nella larghezza dei componenti. Potrete segnare la scelta effettuata nel campo
opzioni. In via standard, la formazione di profili viene riprodotta sempre in base al lato più
lungo.
– Row
Questo metodo di misurazione si basa sulle informazioni di una fila di piedini.
È molto veloce e produce valori approssimativi per le coordinate e l’angolo di rotazione del
componente.
– Corner (ispezione dei componenti)
I risultati della misurazione forniscono un’indicazione precisa sulle coordinate e sulla rotazione
dei componenti, sul numero dei piedini, sulla divisione e sull’avanzamento della fila.
Questo metodo è insensibile alle oscillazioni delle dimensioni dei piedini.
– Lead (controllo dei piedini)
Con questo metodo si acquisiscono informazioni dall’ispezione di ogni singolo piedino.
Vengono impiegate le seguenti combinazioni di metodi di misurazione:
– Size — Corner — Lead (vedi tabella nella Sezione 6.6.4.15) oppure
– Row — Corner — Lead (vedi tabella nella Sezione 6.6.4.15)
