Å La vista base della diagnosi verrà visualizzata nello schermo del software della stazione.
Fig. 8.4 - 2 Videata di base della Diagnosi
Didascalia della Fig. 8.4 - 2
1 Bottone per le informazioni 2 Chiusura della Dignosi
3 Ritorno alla videata di base della Diagnosi 4 Riquadri della diagnosi
8
INDICAZIONE
La barra dei simboli e degli stati del menu di base del software della stazione rimane raffigurata
sullo schermo e si può passare a questa vista.
Se tuttavia desiderate ritornare alla Diagnosi, dovrete cliccare sul riquadro Diagnosi. 8
8 Info errori e diagnosi Istruzioni per l’uso SIPLACE 80S-20/F4
8.4 Diagnosi Versione software SR.406.xx Edizione 02/2000 IT
398
8.4.2.1 Bottone - informazioni
Å Se sono disponibili informazioni riguardo determinati menu, verrà visualizzato il Bottone
informazioni.
INDICAZIONE
Dovrete leggere ed osservare le informazioni visualizzate con il Bottone informazioni. 8
Å Cliccate sul simbolo del Bottone informazioni.
Fig. 8.4 - 3 Esempio della visualizzazione di informazioni
Didascalia della Fig. 8.4 - 3
1 Far scorrere all´indietro lafinestra visualizzata (se disponibile)
2 Far scorrere in avanti le altre finestre (se disponibili)
3 Visualizzare altre informazioni (se attivo)
4 Far scorrere verso l´alto la finestra visualizzata
5 Far scorrereverso il basso il contenuto della finestra
6 Stampare la finestra visualizzata
7 Ritornare alla finestra precedenter
1 2 3 4 5 6 7
Istruzioni per l’uso SIPLACE 80S-20/F4 8 Info errori e diagnosi
Versione software SR.406.xx Edizione 02/2000 IT 8.4 Diagnosi
399
8.4.2.2 Riquadri della Diagnosi
Avete tre possibilità diverse per avviare la Diagnosi. 8
Diagnosi con assunzione automatica del messaggio d´errore
Cliccando su questo bottone avvierete la diagnosi dell´errore visualizzato nella barra di stato. 8
Diagnosi con inserimento manuale del messaggio d´error 8
Å Cliccate su questo botton.
Å Inserite nello spazio d´inserimento il numero dell´errore per il quale volete avviare la diagnosi
e confermate con Enter.

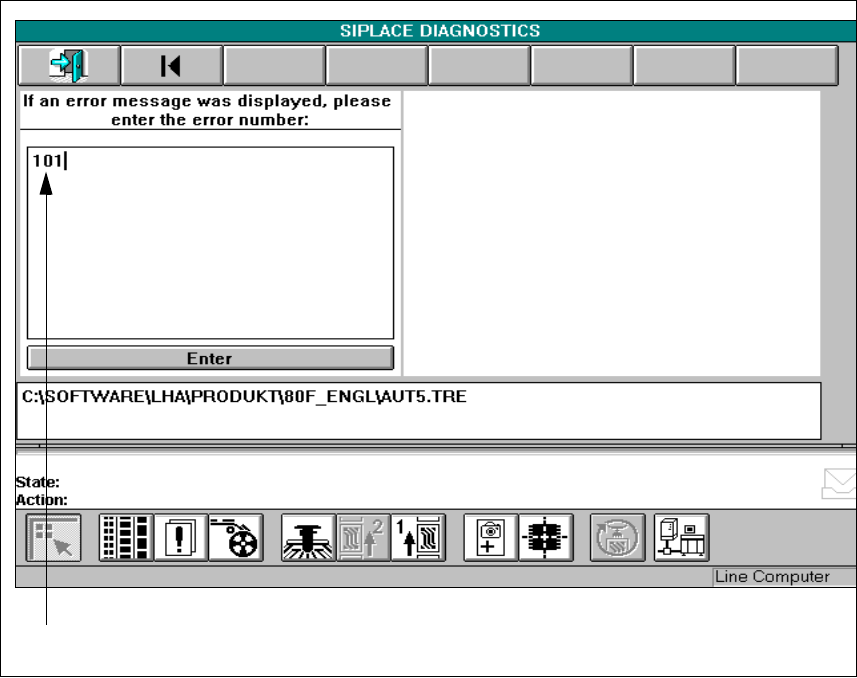

Fig. 8.4 - 4 Diagnosi con inserimento manuale del messaggio d´errore
Didascalia della Fig. 8.4 - 4
1 Spazio d´inserimento
