Istruzioni per l’uso SIPLA CE 80S-2 0/F4 8 Info errori e diagnosi Versione software SR.406.xx Edizione 02/2000 IT 8.4 Diagnosi 401 8.4.3 Procedur a INDICAZIONE Spieg heremo l a procedu ra se rvendoci d i un es empio di D…
8 Info errori e diagnosi Istruzioni per l’uso SIPLACE 80S-20/F4
8.4 Diagnosi Versione software SR.406.xx Edizione 02/2000 IT
400
Diagnosi di un errore senza messaggio d´errore
Cliccando su questo bottone, avvierete la diagnosi di errori per i quali non è apparso nessun mes-
saggio d´errore, come p.es. potenza di montaggio ridotta, immagine del montaggio di scarsa qua-
lità ecc.. 8

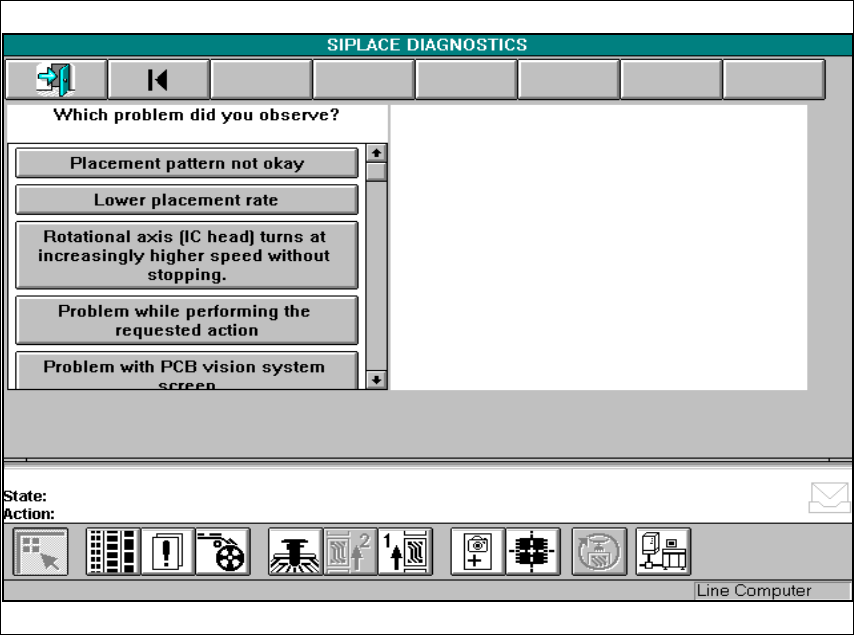

Fig. 8.4 - 5 Diagnosi di un errore senza messaggio d´errore
Istruzioni per l’uso SIPLACE 80S-20/F4 8 Info errori e diagnosi
Versione software SR.406.xx Edizione 02/2000 IT 8.4 Diagnosi
401
8.4.3 Procedura
INDICAZIONE
Spiegheremo la procedura servendoci di un esempio di Diagnosi con assunzione automatica
del messaggio d´errore. La procedura è identica per tutte le possibilità di diagnosi e messaggi
d´errore. 8
Se si presenta un errore, il relativo messaggio d´errore verrà visualizzato nella barra di stato della
videata di base (vedi Fig. 8.4 - 1). 8
Å Cliccate sul riquadro Diagnosi.
Å Cliccate sul riquadro Diagnosi con assunzione automatica del messaggio d´errore.
Å Cliccate sul Bottone - informazioni e leggete le informazioni.
INDICAZIONE
Fate sempre attenzione alle informazioni se viene visualizzato il Bottone informazioni. 8
Fig. 8.4 - 6 Richiesta di informazioni sul rispettivo errore
8 Info errori e diagnosi Istruzioni per l’uso SIPLACE 80S-20/F4
8.4 Diagnosi Versione software SR.406.xx Edizione 02/2000 IT
402
Å Cliccate su OK e rispondete alle domande in questione cliccando sul relativo bottone.
Fig. 8.4 - 7 Finestra di visualizzazione nel menu Diagnosi
Didascalia della Fig. 8.4 - 7
1 Finestra d´azione 2 Messaggio d´errore della finestra di visualizzazione
3 Percorso di diagnosi della finestra
di visualizzazione
Finestra d´azione
Nella Finestra d´azione appariranno le domande relative al rispettivo errore e la selezione delle
domande alle quali dovrete rispondere. Se è disponibile un´informazione relativa alla rispettiva
azione, apparirà il Bottone informazioni. 8
Percorso di diagnosi della finestra di visualizzazion
Ad ogni domanda che risponderete per la diagnosi apparirà una finestra di visualizzazione. Clic-
cando su una finestra di visualizzazione potrete passare alla domanda. 8
Messaggio d´errore della finestra di visualizzazione
In questa finestra verrà visualizzato il numero d´errore dell´errore presentatosi. 8
