Istruzioni per l’uso SIPLA CE 80S-2 0/F4 8 Info errori e diagnosi Versione software SR.406.xx Edizione 02/2000 IT 8.4 Diagnosi 405 Fig. 8.4 - 10 E sempio di una dom anda richiesta Å Risponde te all a doman da rich iesta …
8 Info errori e diagnosi Istruzioni per l’uso SIPLACE 80S-20/F4
8.4 Diagnosi Versione software SR.406.xx Edizione 02/2000 IT
404
Fig. 8.4 - 9 Esempio di una domanda richiesta
Å Rispondete alla domanda richiesta cliccando sul relativo bottone.
Istruzioni per l’uso SIPLACE 80S-20/F4 8 Info errori e diagnosi
Versione software SR.406.xx Edizione 02/2000 IT 8.4 Diagnosi
405
Fig. 8.4 - 10 Esempio di una domanda richiesta
Å Rispondete alla domanda richiesta cliccando sul relativo bottone.
Verrà raffigurata la seguente schermata una volta che è stata trovata la causa dell´errore con il
percorso di diagnosi. 8
8 Info errori e diagnosi Istruzioni per l’uso SIPLACE 80S-20/F4
8.4 Diagnosi Versione software SR.406.xx Edizione 02/2000 IT
406

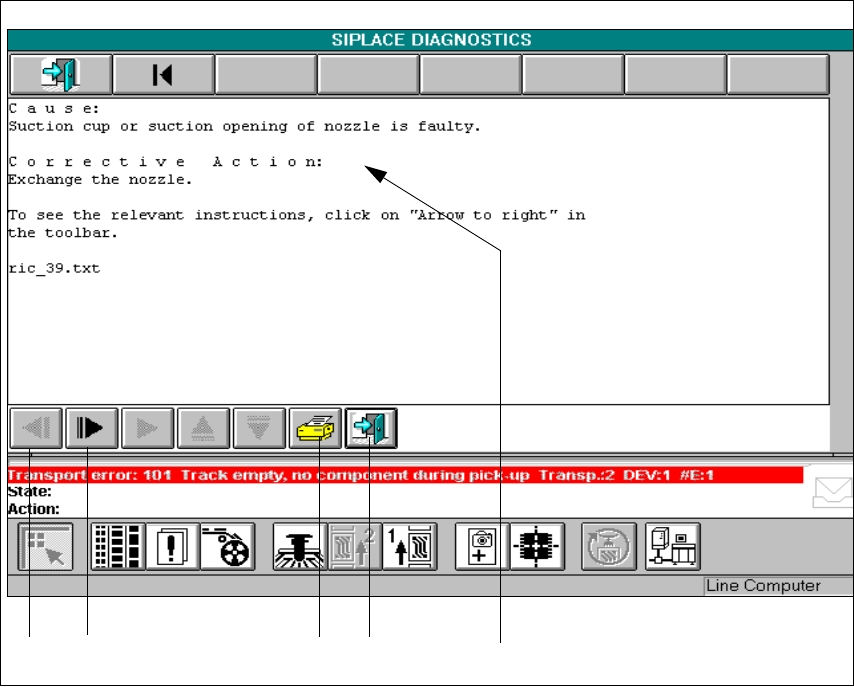

Fig. 8.4 - 11 Esempio di causa/risoluzione
Didascalia della Fig. 8.4 - 11
1 Barra dei bottoni inferiore 2 Far scorrere altre informazioni
3 Stampa della finestra 4 Ritorno almenu delle domande precedente
5 Finestra di visualizzazione dir causa/risoluzione
Nella finestra di visualizzazione viene descritta la causa possibile dell´errore verificatosi e viene
proposto un provvedimento risolutivo. 8
Å Se sono attivi dei bottoni nella barra dei bottoni inferiore, si potranno fare scorrere altre infor-
mazioni per la risoluzione dell´errore. Cliccate sul relativo bottone (vedi anche la Fig. 8.4 - 12).
