10 Manipolazione componenti Istruzioni per l’uso SIPLACE 80S-20/F4 10.2 Dati tecnici dei caricatori Versione software SR.406.xx Edizione 02 /2000 IT 424 10.2.3 Caricat ore S 12/16 mm 10 Fig. 10.2 - 3 Caricatore S 12/16 m…
Istruzioni per l’uso SIPLACE 80S-20/F4 10 Manipolazione componenti
Versione software SR.406.xx Edizione 02/2000 IT 10.2 Dati tecnici dei caricatori
423
10.2.2 Caricatore S 3 x 8 mm

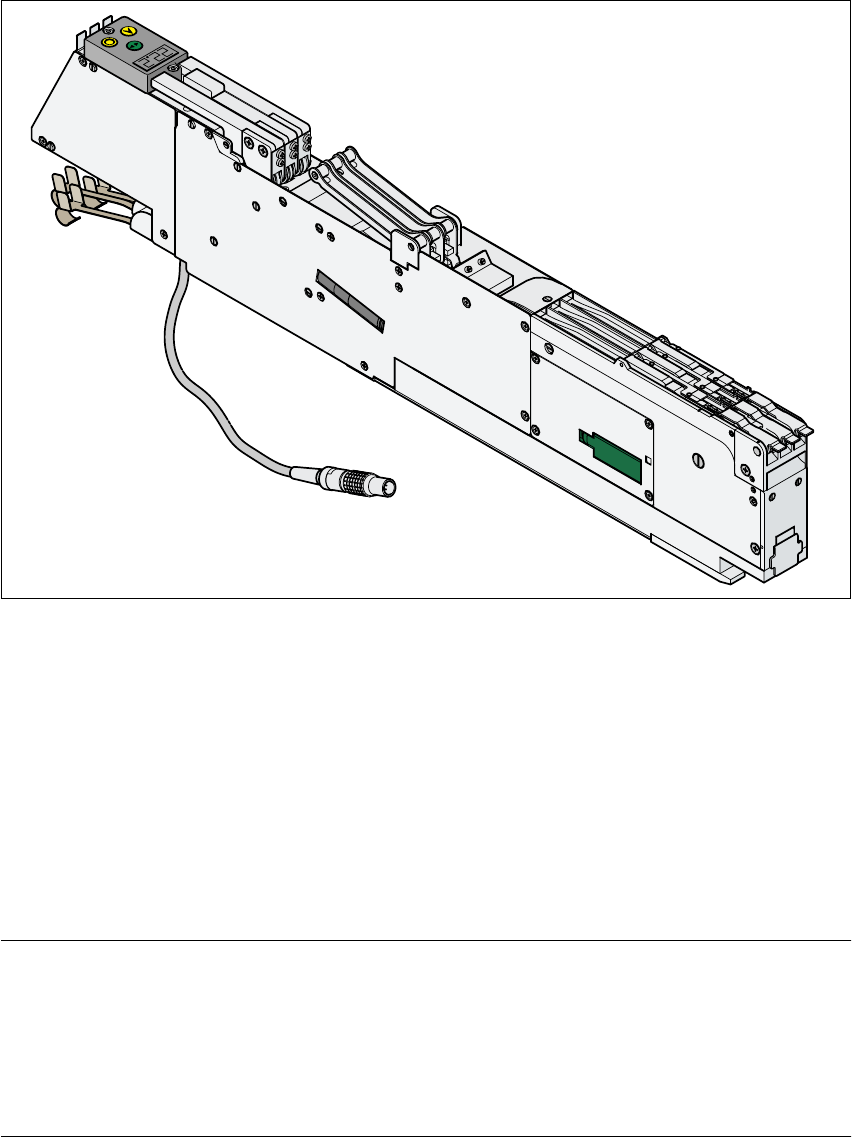

Fig. 10.2 - 2 Caricatore S 3x8mm
No. articolo 00141098-xx
Larghezza 30 mm
Tracce per ogni caricatore 3
Numero massimo dei caricatori 2 x 20
Riserva compon. con bobine 7" ca. 10000 pezzi
Dati specifici diametro bobine 7" - 15", max. 381 mm
Soll. di trasporto (regolabile) 2mm / 4mm
Tempo passi 60 ms
Alimentazione 30 V CC 10
LIMITI DELLE POSSIBILITÀ DI PRELIEVO DI COMPONENTI:
Per la combinazione di traccia, posto e traccia di trasporto seguente non è possibile il prelievo di
componenti da caricatori tripli:
posto/traccia traccia di trasporto del caricatore
1/115 3
3/1 1 10
10 Manipolazione componenti Istruzioni per l’uso SIPLACE 80S-20/F4
10.2 Dati tecnici dei caricatori Versione software SR.406.xx Edizione 02/2000 IT
424
10.2.3 Caricatore S 12/16 mm
10

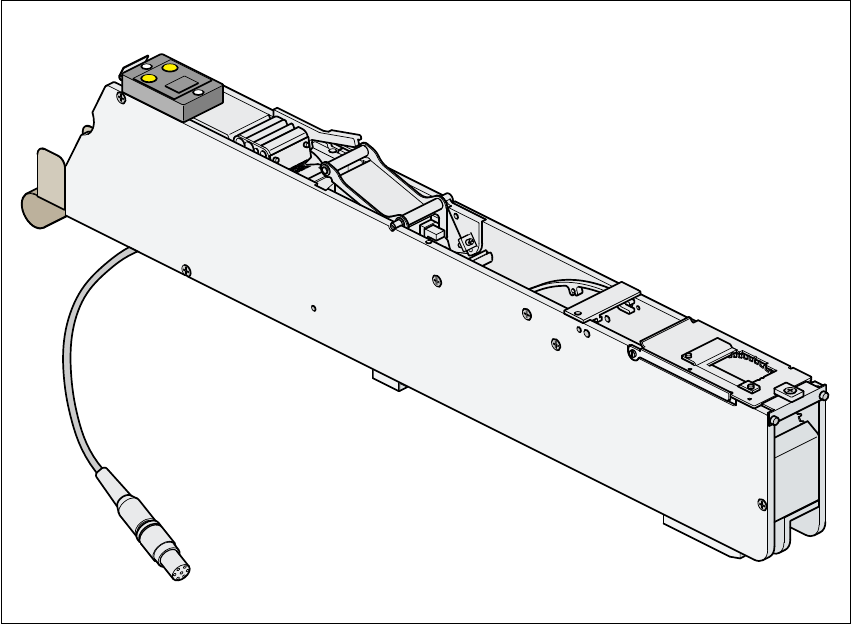

Fig. 10.2 - 3 Caricatore S 12/16 mm
No. articolo 00141092-xx
Larghezza 30 mm
Tracce per caricatore 1
Numero massimo dei caricatori 2 x 20
Riserva compon. con bobine 7" ca. 4000 pezzi
Dati specifici diametro bobine 7" - 15", mass. 381 mm
Soll. trasporto (regolabile) 4mm, 8mm, 12mm, 16mm
Tempo passi 60 ms ± 5 ms con taratura caricat. 8mm
Alimentazione 30 V CC 10
Istruzioni per l’uso SIPLACE 80S-20/F4 10 Manipolazione componenti
Versione software SR.406.xx Edizione 02/2000 IT 10.2 Dati tecnici dei caricatori
425
10.2.4 Caricatore S 24/32 mm
10

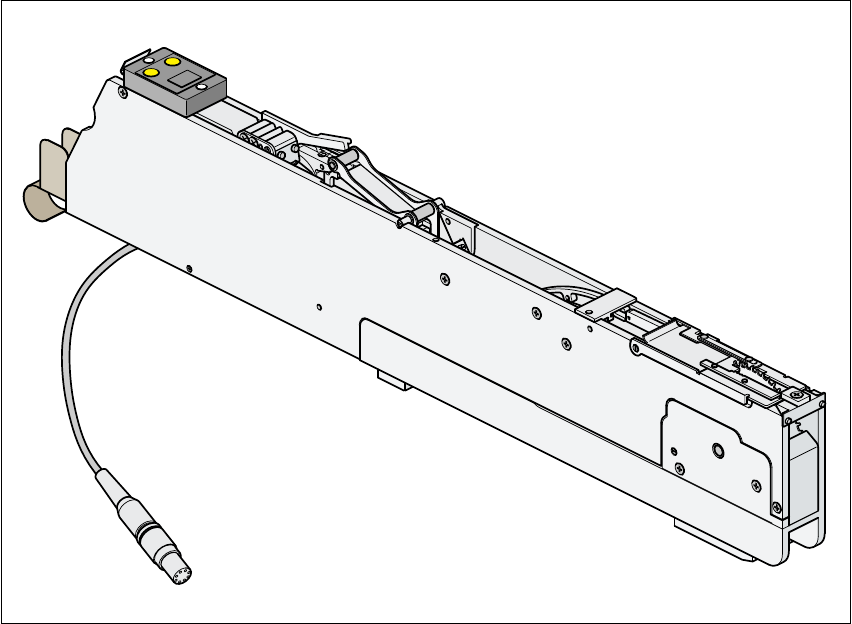

Fig. 10.2 - 4 Caricatore S 24/32 mm
No. articolo 00141093-xx
Larghezza 45 mm
Tracce per caricatore 1
Numero massimo dei caricatori 2 x 13
Riserva compon. con bobine 7" ca. 2000 pezzi
Dati specifici diametro bobine max. 381 mm
Soll. trasporto (regolabile) 4 - 32 mm, (in passi di 4mm)
Tempo passi 60 ms ± 5 ms con taratura caricat. di 8 mm
Alimentazione 30 V CC 10
