10 Manipolazione componenti Istruzioni per l’uso SIPLACE 80S-20/F4
10.2 Dati tecnici dei caricatori Versione software SR.406.xx Edizione 02/2000 IT
426
10.2.5 Caricatore a vibrazione longitudinale, tipo 3
10
Fig. 10.2 - 5 Caricatore a vibrazione longitudinale, tipo 3
No. articolo 00142031-xx
Larghezza 30 mm
Tracce per caricatore 1, 2, 3 o 6
Numero massimo dei caricatori 2 x 20
Riserva componenti per ogni vassoio barre max. 150 pezzi,
a seconda della lunghezza del componente
Dati specifici vassoi barre 4,5 mm larghezza / 6 pezzi
9,5 mm larghezza / 3 pezzi
11 mm larghezza / 2 pezzi
15 mm larghezza / 2 pezzi
30 mm larghezza / 1 pezzo
Tempo passi dipende dal componente
Alimentazione 30 V CC 10
Istruzioni per l’uso SIPLACE 80S-20/F4 10 Manipolazione componenti
Versione software SR.406.xx Edizione 02/2000 IT 10.2 Dati tecnici dei caricatori
427
10.2.6 Caricatore Bulkcase
10

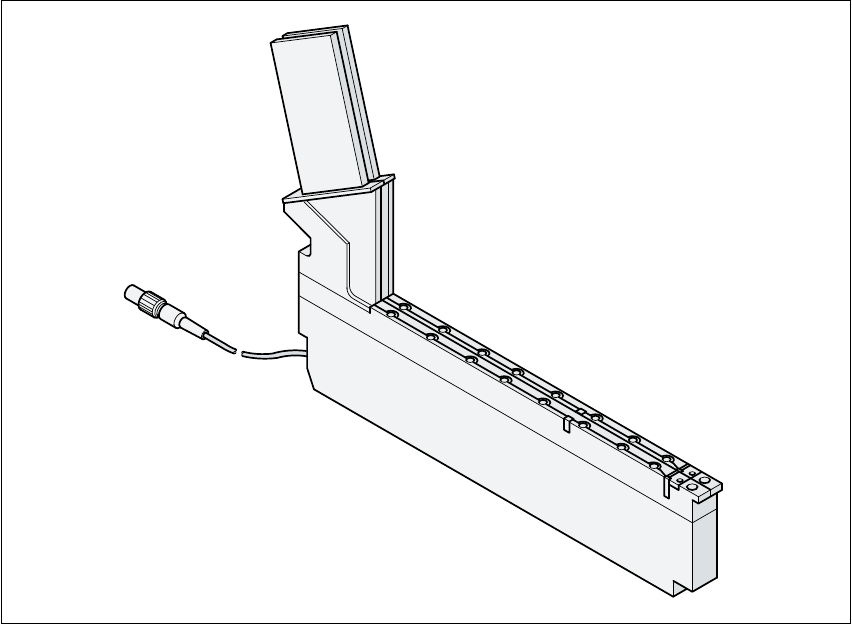

Fig. 10.2 - 6 Caricatore Bulkcase
No. articolo 00142318-xx
Larghezza 30 mm
Tracce per caricatore 2
Numero massimo dei caricatori 2 x 20
Riserva componenti ca. 5000 pezzi
Guide di alimentazione 0603 / 0,45 mm altezza No. art. 00142321-xx
0603 / 0,80 mm altezza No. art. 00142322-xx
0805 / 0,45 mm altezza No. art. 00142323-xx
0805 / 0,60 mm altezza No. art. 00142324-xx
0805 / 0,85 mm altezza No. art. 00142325-xx
0805 / 1,25 mm altezza No. art. 00142326-xx
Mini-Melf No. art. 00142328-xx
Tempo passi < 80 ms
Alimentazione 30 V CC
Alimentazione dell’aria compressa 2 bar + 0,3 bar 10
10 Manipolazione componenti Istruzioni per l’uso SIPLACE 80S-20/F4
10.2 Dati tecnici dei caricatori Versione software SR.406.xx Edizione 02/2000 IT
428
10.2.7 Caricatore S 44 mm (80F
4
)
10

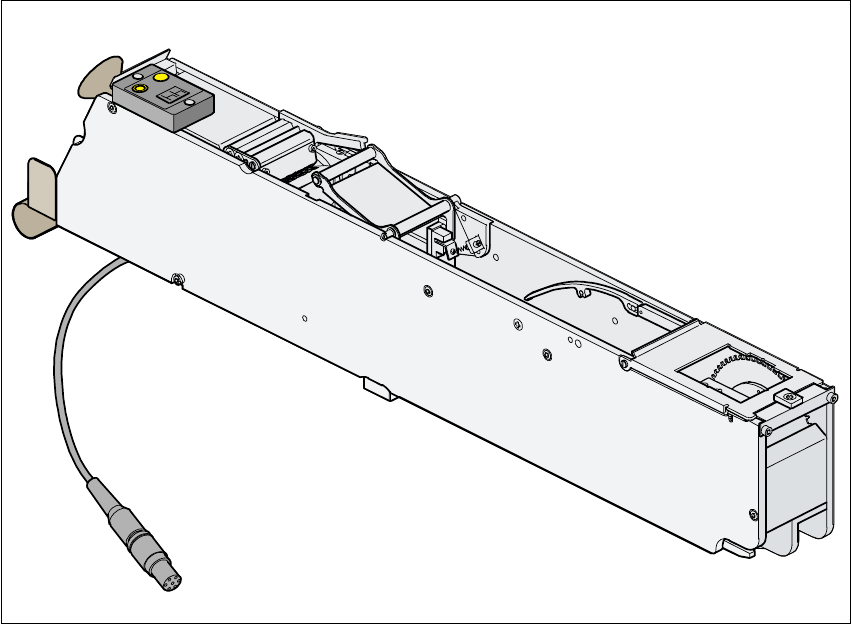

Fig. 10.2 - 7 Caricatore S 44 mm
No. articolo 00141094-xx
Larghezza 60 mm
Tracce per caricatore 1
Numero massimo dei caricatori 2 x 10
Riserva compon. con bobine 7" ca. 2000 pezzi
Dati specifici diametro bobine max. 381 mm
Soll. trasporto (regolabile) 4 - 44 mm, (in passi di 4mm)
Tempo passi 60 ms ± 5 ms con taratura caricat. di 8 mm
Alimentazione 30 V CC 10
