Istruzioni per l’uso SIPLA CE 80S-2 0/F4 1 Introduzione, Dati tecnici Versione software S R.406.xx Edizione 02/2000 IT 1.9 Misure e peso del dispositivo autom atico 41 1.9 Misure e peso del disposit ivo automatico 1.9.1 …
1 Introduzione, Dati tecnici Istruzioni per l’uso SIPLACE 80S-20/F4
1.8 Dati tecnici – valori d’allacciamento Versione software SR.406.xx Edizione 02/2000 IT
40
1.8 Dati tecnici – valori d’allacciamento
1.8.1 Dati tecnici – valori d’allacciamento elettrici
1.8.2 Dati tecnici - alimentatore aria compressa
1.8.3 Dati tecnici - Specifiche aria compressa
Dimensioni massime delle parti in base allo spessore, basate sulla ISO/DIS 8573-1 (classe 1) 1
1.8.4 Dati tecnici - indicazione d’emissione rumori
1.8.5 Dati tecnici - Influssi ambientali autorizzati
Tensione d’allacciamento 3 x 400 V CA ± 5 %; 50/60 Hz (Europa)
3 x 208 V CA ± 5 %; 50/60 Hz (U.S.A)
Protezione 3 x 16 A (3 x 400 V CA, 3 x 208 V CA)
Valore d’allacciamento totale 5 kVA
Potenza totale 2,9 kW
Caduta di tensione max. 20 msec
Pressione dell’aria compressa in
ingresso
min. 5,5 bar (S-20), min 6 bar (F
4
) max. 8 bar
Consumo di aria compressa 400 Nl/min.
Pressione d’esercizio 5,2 bar (fissa)
Dimensioni delle parti 0,1 µm
Spessore delle parti 0,1 mg/m³
Contenuto massimo d’olio (classe 1) Spessore delle parti 0,01 mg/m³
Punto di rugiada a pressione
(classe 4)
Punto di rugiada +3°
Valore d’emissione relativo al posto di lavoro
(L
pAc
)
71 dB (A) DIN EN ISO 11204 (i)
Livello di potenza sonora (L
WAc
) 85 dB (A) E-DIN EN ISO 3744 (i) 001-0307
Temperatura ambiente tra 15°C e 35°C
Umidità dell’aria da 30 a 75%
(al centro non superiori al 45%, in modo da escludere in
ogni caso la condensazione nella macchina.)
Istruzioni per l’uso SIPLACE 80S-20/F4 1 Introduzione, Dati tecnici
Versione software SR.406.xx Edizione 02/2000 IT 1.9 Misure e peso del dispositivo automatico
41
1.9 Misure e peso del dispositivo automatico
1.9.1 Misure del dispositivo automatico

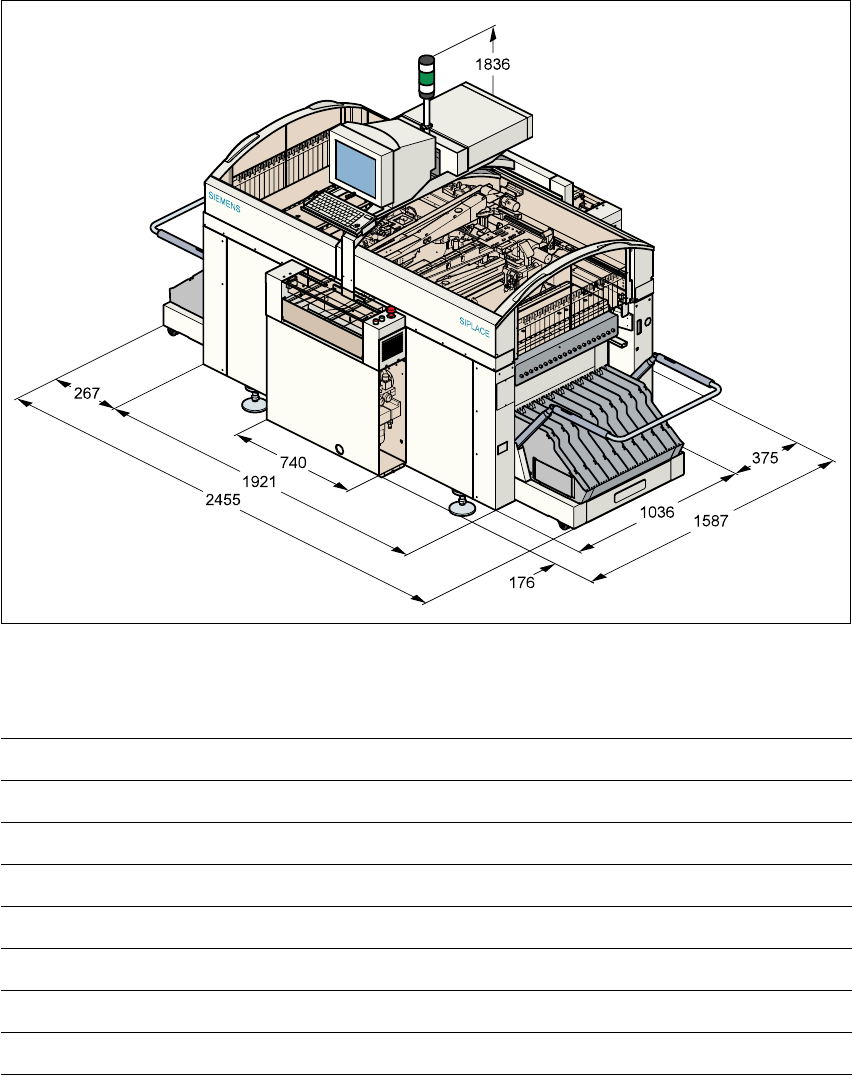

Fig. 1.9 - 1 Misure del dispositivo automatico
1.9.2 Dati tecnici – misure, peso
Lunghezza 1587 mm inc. convogliatori di trasporto
Larghezza 2455 mm inc. manici
Altezza con spie d’avvertenza altezza standard 1836 mm
Altezza della base dal suolo altezza standard 120 mm
Peso del modulo base 1500 kg
Peso con tutto l’allestimento c.a. 2000 kg
Carico di superficie autorizzato del fondo min. 1000 kg/m²
Carico superficiale dei piedi di montaggio 4,42 kg/cm²
1 Introduzione, Dati tecnici Istruzioni per l’uso SIPLACE 80S-20/F4
1.9 Misure e peso del dispositivo automatico Versione software SR.406.xx Edizione 02/2000 IT
42

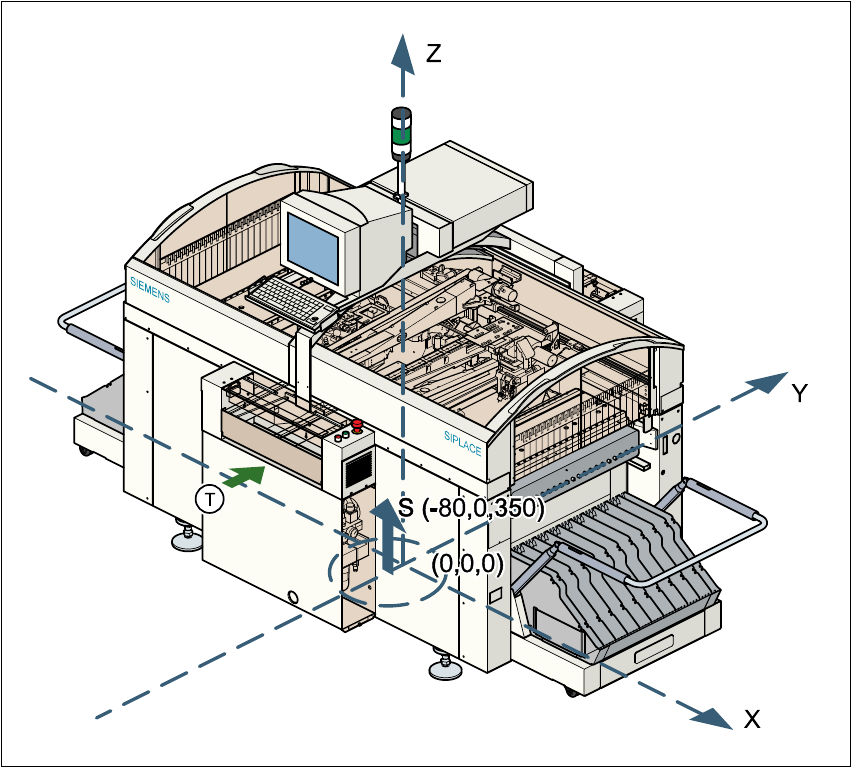

1.9.3 Baricentro del dispositivo automatico
1
Fig. 1.9 - 2 Baricentro del dispositivo automatico
Coordinata X - 80 mm
Coordinata Y 0 mm
Coordinata Z altezza di 350 mm
T direzione di trasporto circuito stampato 1
1
Le coordinate del baricentro hanno validità per il dispositivo automatico con altezza di trasporto
CS di 830 mm. 1
