10.2.10.1 Descrizione del funzionamento
Il modulo d’eliminazione CO è costruito sostanzialmente come un caricatore. Al posto della cin-
ghia del componente ha però una cinghia vuota. Nelle tasche di questa cinghia vuota si possono
depositare componenti difettosi senza danneggiarli. Successivamente è possibile controllare a
mano e riparare i componenti, che possono poi essere nuovamente montati. Il vantaggio del con-
vogliatore d’eliminazione consiste nel fatto che l’operatore può prelevare i componenti scartati
senza interrompere il processo di montaggio. Quando tutte le tracce del convogliatore di trasporto
sono piene, il monitor richiede all’operatore di prelevare i componenti. 10
10.2.10.2 Requisiti del sistema
Per l’uso del modulo d’eliminazione CO sono necessari i seguenti requisiti di sistema: 10
software del calcolatore di superficie a partire dal V 501.01
software del calcolatore di stazione a partire da V 405.01
software del tavolo CO a partire da V 3.09
INDICAZIONE:
Il modulo d’eliminazione CO deve essere configurato nel calcolatore di linea ed attivato nel calco-
latore di stazione. 10
10.2.10.3 Le condizioni per l’eliminazione di componenti con il modulo d’eliminazione CO
sono:
si deposita un componente nel convogliatore d’eliminazione CO se sono date le seguenti condi-
zioni: 10
10
– il tipo di componente da eliminare deve essere inserito nell’allestimento del calcolatore di linea.
– Il componente deve essere contrassegnato come da depositare.
– I componenti di un tray da eliminare devono essere inumiditi di flussante già nel Dipfluxer. In
caso contrario, verranno ridepositati nel tray.
10
Istruzioni per l’uso SIPLACE 80S-20/F4 10 Manipolazione componenti
Versione software SR.406.xx Edizione 02/2000 IT 10.3 Allestire i caricatori
433
10.3 Allestire i caricatori
10.3.1 Preparare il tavolo CO e il caricatore per l’allestimento
Å Selezionare la posizione del caricatore da utilizzare (vedi configurazione
dei vibratori).
Å Movimentare la testa di montaggio nella posizione di attesa e premere l’interruttore dell’arresto
di emergenza.
Å Aprire le cappe di protezione.
Å Pulire la superficie di appoggio dei caricatori e quella di questi ultimi sul tavolo CO.
Å Mettere il caricatore sulla traccia del tavolo CO precedentemente selezionata (vedi configura-
zione vibrazione).
10.3.2 Inserire il caricatore
Å Inserire il caricatore in modo tale che il lato posteriore dello stesso venga fissato sul tavolo
componenti tramite il centraggio della sfera e il lato frontale tramite il perno di centraggio cor-
rispondente. È importante che i caricatori vengano collocati bene sul tavolo per componenti in
base alla loro larghezza.
Å Controllare che il caricatore sia disposto sul tavolo dei componenti in modo sicuro.
Å Collegare il connettore del caricatore alla presa che si trova sotto il posto.
NOTA 10
Per la connessione del caricatore, fare bene attenzione che venga assolutamente utilizzata
la presa del posto di installazione, dato che i caricatori ricevono l’impulso di comando tramite
questa presa. Se il caricatore non è collegato alla presa giusta, è possibile che non lavori nel
modo dovuto. 10
Å Chiudere le cappe di protezione e riaccendere i comandi.
Å Se necessario, eseguire un controllo di riempimento.
Å Continuare il montaggio.
10 Manipolazione componenti Istruzioni per l’uso SIPLACE 80S-20/F4
10.3 Allestire i caricatori Versione software SR.406.xx Edizione 02/2000 IT
434
10

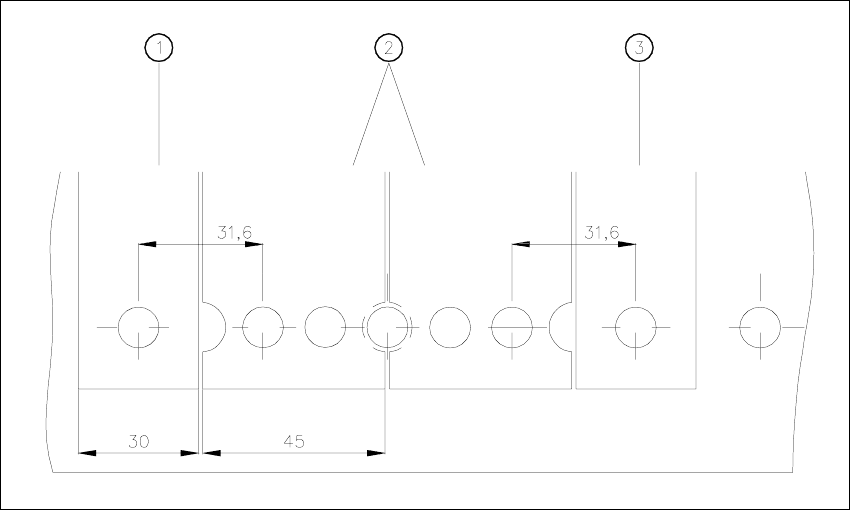

Fig. 10.3 - 1 Inserimento di caricatore di una larghezza di 30 o 45 mm sul tavolo CO
(1) Caricatore, largo 30 mm
(2) Caricatore, largo 45 mm
(3) Caricatore, largo 30 mm
