Istruzioni per l’uso SIPLACE 80S-20/F4 10 Manipolazione componenti
Versione software SR.406.xx Edizione 02/2000 IT 10.7 Scambiatore automatico di vassoi
443
10.7 Scambiatore automatico di vassoi
10.7.1 Prospetto
Fig. 10.7 - 1 Scambiatore automatico di vassoi nel SIPLACE F
(1) Scambiatore automatico di vassoi al posto 1
(2) Testa Pick&Place
(3) Testa a revolver
10 Manipolazione componenti Istruzioni per l’uso SIPLACE 80S-20/F4
10.7 Scambiatore automatico di vassoi Versione software SR.406.xx Edizione 02/2000 IT
444
10.7.2 In generale
L’impiego di IC flatpack sta assumendo un’importanza crescente per la realizzazione di gruppi di
componenti piatti. Questi componenti vengono nel frattempo preparati quasi esclusivamente in
vassoi. 10
Tuttavia l'esigenza di spazio dei vassoi è relativamente ingente rispetto allo spazio occupato dai
componenti. Inoltre, a causa della ridotta capacità dei componenti i vassoi devono essere sostituiti
spesso interrompendo così in procedimento di montaggio di componenti a causa della sostitu-
zione manuale. 10
Con l'impiego di uno scambiatore automatico di vassoi non verrà sprecato inutilmente tempo per
l'accumulazione e la sostituzione automatica dei vassoi. 10
Inoltre, grazie all'accesso libero e programmabile a fino a 28 vassoi, si aumenta l'offerta di com-
ponenti pronti scambiatore automatico di vassoi. 10
INDICAZIONE
Lo scambiatore automatico di vassoi si trova nella parte sinistra del tavolo del SIPLACE F.
Lo scambiatore automatico di vassoi non richiede tutta la larghezza del tavolo per componenti. In
questo lato del tavolo rimangono 10 posti, che potranno essere utilizzati ad esempio per i carica-
tori da 20 x 8 mm. 10
10.7.3 Descrizione delle funzioni
Con lo scambiatore automatico di vassoi nel SIPLACE F è possibile accumulare fino a 28 vassoi
e scambiarli in modo completamente automatico. I supporti dei vassoi (piani) per i vassoi sono
numerati in ordine crescente (1 - 28) dal basso all'alto.
L'accumulazione dei vassoi si svolge in direzione verticale, fino a che il piano selezionato si trova
nella zona di spostamento dell'asse orizzontale. L'asse orizzontale estrae poi il supporto del vas-
soio dal piano e lo trasporta nella zona di accesso della testa di montaggio.
La Fig. 10.7 - 2 mostra il principio fondamentale dello scambiatore automatico di vassoi.
Istruzioni per l’uso SIPLACE 80S-20/F4 10 Manipolazione componenti
Versione software SR.406.xx Edizione 02/2000 IT 10.7 Scambiatore automatico di vassoi
445

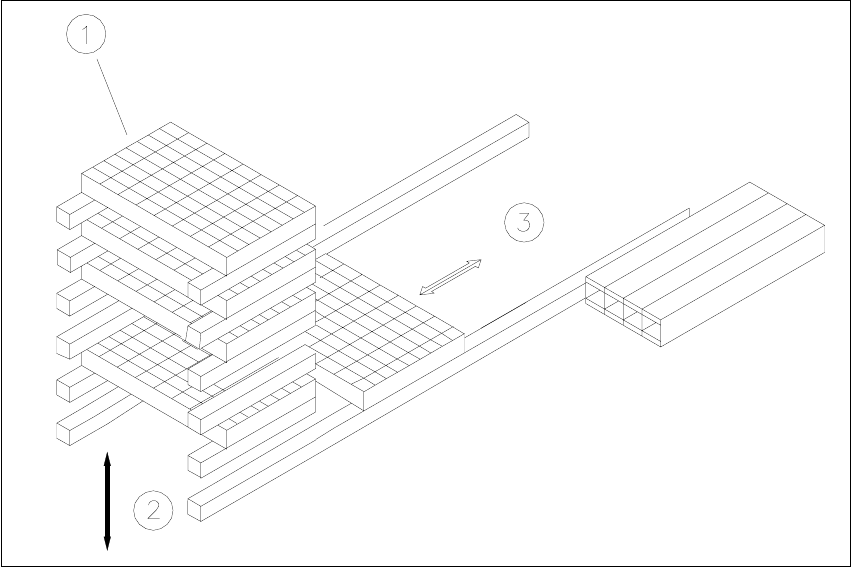

Fig. 10.7 - 2 Principio fondamentale dello scambiatore automatico di vassoi
(1) Accumulatore di vassoi
(2) Sollevatore
(3) Asse orizzontale
