Istruzioni per l’uso SIPLACE 80S-20/F4 10 Manipolazione componenti Versione software S R.406.xx Edizione 02/2000 IT 10.7 Scambiatore automatico di vassoi 447 INDICAZIONE Se il mo ntaggio vi ene inter rotto fac endo spe g…
10 Manipolazione componenti Istruzioni per l’uso SIPLACE 80S-20/F4
10.7 Scambiatore automatico di vassoi Versione software SR.406.xx Edizione 02/2000 IT
446
10.7.3.1 Svolgimento delle funzioni
Premessa: 10
Nell’allestimento sono definiti i vassoi con i relativi componenti. Dopo la conversione dell’allesti-
mento, la memoria dei vassoi ritorna al punto di riferimento. La telecamera dei circuiti scheda tra-
sporta le fiducial previste su un listello (vedi Fig. 10.7 - 3). 10
10

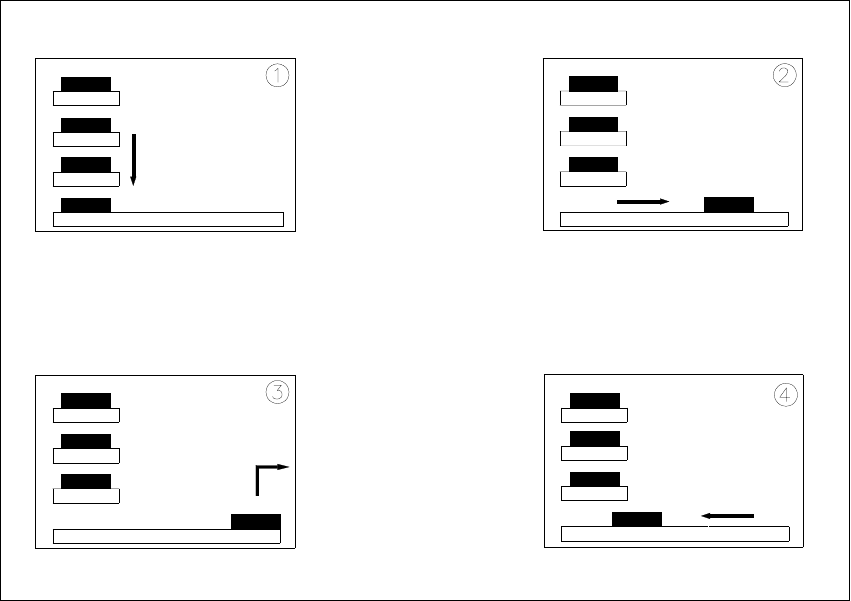

Fig. 10.7 - 3 Svolgimento delle funzioni
(1) Il piano selezionato dell’accumulatore di vassoi viene posizionato sul piano del nastro
trasportatore.
(2) Il supporto del vassoio viene trasportato nella zona di alimentazione della testa di montaggio.
(3) Un componente viene prelevato.
(4) Il supporto del vassoio vuoto viene nuovamente inserito.
10
– L'elevatore dell'accumulatore dei vassoi posiziona il supporto vassoio dal piano selezionato
sull'asse di alimentazione orizzontale.
– Il supporto vassoio viene trasportato nell'area di accesso della testa di montaggio insieme al
vassoio.
– Dopo che i componenti necessari saranno stati prelevati dalla testa di montaggio, il procedi-
mento verrà ripetuto nella sequenza contraria.
Istruzioni per l’uso SIPLACE 80S-20/F4 10 Manipolazione componenti
Versione software SR.406.xx Edizione 02/2000 IT 10.7 Scambiatore automatico di vassoi
447
INDICAZIONE
Se il montaggio viene interrotto facendo spegnere lo scambiatore automatico di vassoi, l’allesti-
mento e il livello di riempimento attuali rimarranno memorizzati. 10
– Se si avvia il montaggio con l'allestimento precedentemente interrotto, il dispositivo automatico
di montaggio potrà prelevare il componente successivo all'ultima posizione di prelievo effet-
tuata.
– La posizione del supporto vassoio nella memoria dei vassoi ed il relativo montaggio con com-
ponenti verranno inseriti nell'allestimento. Lo scambiatore automatico di vassoi verrà definito
Posto 1. Consultate a questo riguardo il manuale di istruzioni del calcolatore di linea UNIX, Edi-
tor di stazione.
10.7.4 Inserimento dei supporti vassoio
La memoria dei vassoi controllerà che i supporti vassoio non assumano una posizione errata.10
10
Fig. 10.7 - 4 Posizione del supporto del vassoio-veduta dall’alto
(1) Direzione di trasporto
(2) Scanalatura del trascinatore
(3) Accumulatore di vassoi
(4) Scanalatura di controllo
(5) Scanalatura del trascinatore
10 Manipolazione componenti Istruzioni per l’uso SIPLACE 80S-20/F4
10.7 Scambiatore automatico di vassoi Versione software SR.406.xx Edizione 02/2000 IT
448
Per evitare una posizione errata è necessario fare attenzione a posizionare in avanti nella dire-
zione di trasporto le scanalature del trascinatore dei supporti vassoio (vedi Fig. 10.7 - 4). 10
Le scanalature di controllo dei singoli supporti vassoio dovranno essere sovrapposte ed essere
rivolte verso la memoria dei vassoi. 10
10.7.5 Elementi di visualizzazione e di comando
Nello scambiatore automatico di vassoi si trovano un tasto di ARRESTO DI EMERGENZA ed un
interruttore per il cambio di velocità. Entrambi questi elementi di comando si trovano nello statore
della macchina, sul retro dello scambiatore automatico di vassoi. 10
10
Tasto piano 10
Esiste la possibilità di ridurre la velocità dei vassoi nel caso che essi abbiano componenti piccoli
che potrebbero cadere dalle loro tasche in caso di spostamento veloce dei vassoi.
Premete il Tasto piano.
Tutti i vassoi verranno spostati ad una velocità più bassa. 10
10
Tasto di ARRESTO DI EMERGENZA 10
Premete il tasto di ARRESTO DI EMERGENZA.
L'alimentazione della corrente verrà interrotta e tutto l'impianto si fermerà. 10
10.7.6 Dispositivi di sicurezza
Tasto di ARRESTO DI EMERGENZA 10
Si fermerà immediatamente tutto l'impianto con, p.es. il SIPLACE F e lo scambiatore automatico
di vassoi. A questo punto si avrà la possibilità di continuare il montaggio o di interromperlo. Fate
attenzione ai circuiti scheda eventualmente non montati. 10
10
Portelli di protezione 10
Se si apriranno i portelli di protezione, verrà tolta la tensione allo scambiatore automatico di vassoi
e si interromperà il funzionamento dello scambiatore automatico di vassoi. Alla chiusura dei por-
telli di protezione lo scambiatore automatico di vassoi continuerà nuovamente a funzionare. 10
ATTENZIONE
I portelli di protezione dello scambiatore automatico di vassoi non dovranno essere aperti durante
il prelievo di un componente da parte dello SAV. 10
