INDICAZIONE
Se il montaggio viene interrotto facendo spegnere lo scambiatore automatico di vassoi, l’allesti-
mento e il livello di riempimento attuali rimarranno memorizzati. 10
– Se si avvia il montaggio con l'allestimento precedentemente interrotto, il dispositivo automatico
di montaggio potrà prelevare il componente successivo all'ultima posizione di prelievo effet-
tuata.
– La posizione del supporto vassoio nella memoria dei vassoi ed il relativo montaggio con com-
ponenti verranno inseriti nell'allestimento. Lo scambiatore automatico di vassoi verrà definito
Posto 1. Consultate a questo riguardo il manuale di istruzioni del calcolatore di linea UNIX, Edi-
tor di stazione.
10.7.4 Inserimento dei supporti vassoio
La memoria dei vassoi controllerà che i supporti vassoio non assumano una posizione errata.10
10

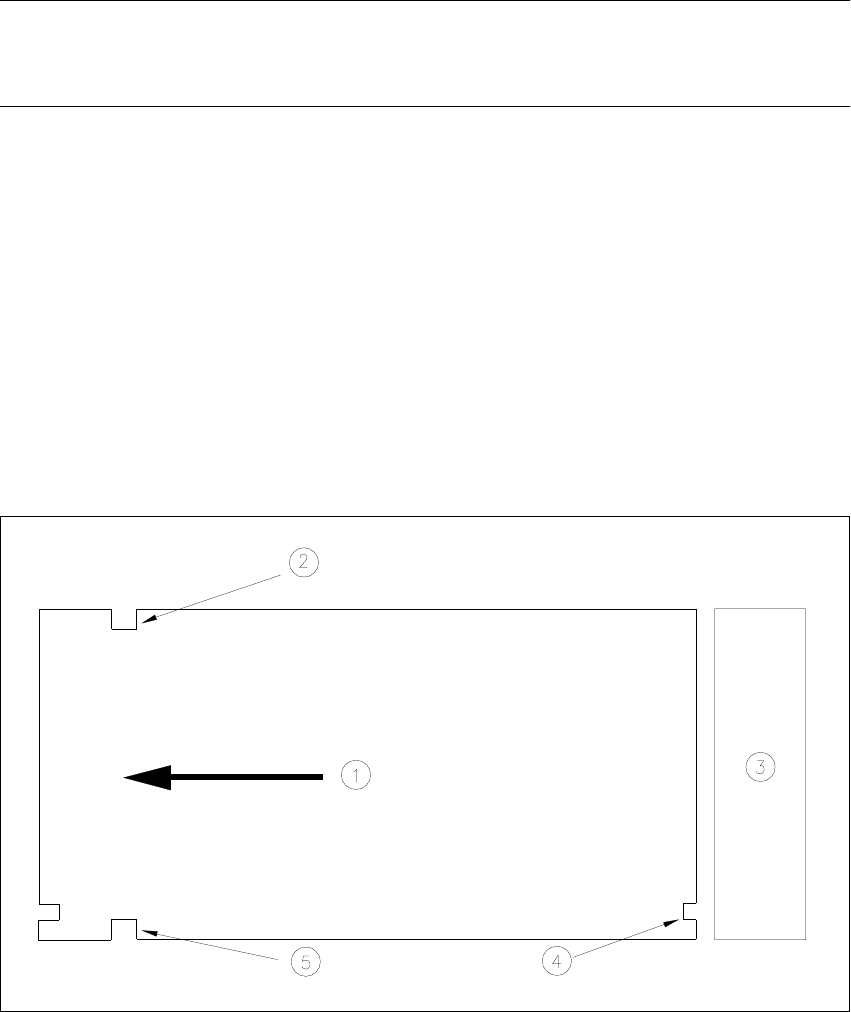

Fig. 10.7 - 4 Posizione del supporto del vassoio-veduta dall’alto
(1) Direzione di trasporto
(2) Scanalatura del trascinatore
(3) Accumulatore di vassoi
(4) Scanalatura di controllo
(5) Scanalatura del trascinatore
10 Manipolazione componenti Istruzioni per l’uso SIPLACE 80S-20/F4
10.7 Scambiatore automatico di vassoi Versione software SR.406.xx Edizione 02/2000 IT
448
Per evitare una posizione errata è necessario fare attenzione a posizionare in avanti nella dire-
zione di trasporto le scanalature del trascinatore dei supporti vassoio (vedi Fig. 10.7 - 4). 10
Le scanalature di controllo dei singoli supporti vassoio dovranno essere sovrapposte ed essere
rivolte verso la memoria dei vassoi. 10
10.7.5 Elementi di visualizzazione e di comando
Nello scambiatore automatico di vassoi si trovano un tasto di ARRESTO DI EMERGENZA ed un
interruttore per il cambio di velocità. Entrambi questi elementi di comando si trovano nello statore
della macchina, sul retro dello scambiatore automatico di vassoi. 10
10
Tasto piano 10
Esiste la possibilità di ridurre la velocità dei vassoi nel caso che essi abbiano componenti piccoli
che potrebbero cadere dalle loro tasche in caso di spostamento veloce dei vassoi.
Premete il Tasto piano.
Tutti i vassoi verranno spostati ad una velocità più bassa. 10
10
Tasto di ARRESTO DI EMERGENZA 10
Premete il tasto di ARRESTO DI EMERGENZA.
L'alimentazione della corrente verrà interrotta e tutto l'impianto si fermerà. 10
10.7.6 Dispositivi di sicurezza
Tasto di ARRESTO DI EMERGENZA 10
Si fermerà immediatamente tutto l'impianto con, p.es. il SIPLACE F e lo scambiatore automatico
di vassoi. A questo punto si avrà la possibilità di continuare il montaggio o di interromperlo. Fate
attenzione ai circuiti scheda eventualmente non montati. 10
10
Portelli di protezione 10
Se si apriranno i portelli di protezione, verrà tolta la tensione allo scambiatore automatico di vassoi
e si interromperà il funzionamento dello scambiatore automatico di vassoi. Alla chiusura dei por-
telli di protezione lo scambiatore automatico di vassoi continuerà nuovamente a funzionare. 10
ATTENZIONE
I portelli di protezione dello scambiatore automatico di vassoi non dovranno essere aperti durante
il prelievo di un componente da parte dello SAV. 10
Istruzioni per l’uso SIPLACE 80S-20/F4 10 Manipolazione componenti
Versione software SR.406.xx Edizione 02/2000 IT 10.7 Scambiatore automatico di vassoi
449
10.7.7 Riempimento dello scambiatore automatico di vassoi
INDICAZIONE
Potrete impiegare sia i supporti vassoio con l’articolo n. 00132110-04 (vecchio) che con l’articolo
n. 00116431-xx (nuovo). Questi vassoi non potranno tuttavia essere utilizzati per la modalità di
funzionamento di miscelazione, ossia potranno sempre essere utilizzati esclusivamente vassoi
dello stesso tipo. 10
– Lo scambiatore automatico di vassoi può essere riempito senza fermare la macchina.
– E' possibile iniziare e terminare la posizione di riempimento dello scambiatore automatico di
vassoi durante il montaggio. A questo proposito potrete consultare anche la sezione 4.3.5 di
questo manuale di istruzioni.
– Nel menu „Sistemi di trasporto dei componenti“ vengono descritte nel sottomenu „Scambiatore
automatico di vassoi“ le funzioni che potete eseguire con lo scambiatore automatico di vassoi.
– Se uno scambiatore automatico di vassoi è disponibile di fatto ed è collegato al relativo posto,
l'avvio e la fine delle funzioni singole è possibile anche se non si ha il relativo allestimento. Non
è possibile inserire il livello di riempimento.
– Se durante il montaggio si effettua uno riempimento con allestimenti diversi, i livelli di riempi-
mento dovranno poi essere resi noti alla stazione successivamente (dopo avere inviato il rela-
tivo allestimento).
– Il controllo dell'occupazione dei supporti dei vassoi al termine della posizione di riempimento
deve essere effettuato con l'allestimento presente in quel momento nella stazione. Se in quel
momento si sta effettuando uno riempimento per un allestimento successivo, la richiesta
emessa al'occupazione dei supporti vassoio non potrà coincidere con l'allestimento futuro.
10.7.8 Reazioni del sistema in caso di errore
– Se durante un procedimento di scambio di prelievo o di supporto vassoio viene selezionata la
posizione di riempimento, la richiesta verrà negata con il messaggio „SAV in lavorazione“. Al
termine del procedimento di prelievo dovrà essere selezionato nuovamente il punto del menu
„Raggiungi pos. di riemp.“.
– Se la testa di montaggio tenta di accedere allo scambiatore automatico di vassoi mentre que-
sto si trova nella posizione di riempimento, il procedimento di montaggio, dopo l'emissione del
messaggio di stato „Attesa di fine posizione di riempimento SAV“, attenderà che l'utente termini
lo riempimento dello scambiatore automatico di vassoi.
– Se l'utente seleziona una funzione SAV eccettuata „Finisci pos. di riemp.“, sebbene esso si
trovi alla posizione di riempimento, questa richiesta verrà respinta con il messaggio „SAV in
posizione di riempimento“. Lo stesso vale in caso di „Finisci pos. di riemp.“ se esso non si trova
