Istruzioni per l’uso SIPLACE 80S-20/F4 10 Manipolazione componenti
Versione software SR.406.xx Edizione 02/2000 IT 10.7 Scambiatore automatico di vassoi
449
10.7.7 Riempimento dello scambiatore automatico di vassoi
INDICAZIONE
Potrete impiegare sia i supporti vassoio con l’articolo n. 00132110-04 (vecchio) che con l’articolo
n. 00116431-xx (nuovo). Questi vassoi non potranno tuttavia essere utilizzati per la modalità di
funzionamento di miscelazione, ossia potranno sempre essere utilizzati esclusivamente vassoi
dello stesso tipo. 10
– Lo scambiatore automatico di vassoi può essere riempito senza fermare la macchina.
– E' possibile iniziare e terminare la posizione di riempimento dello scambiatore automatico di
vassoi durante il montaggio. A questo proposito potrete consultare anche la sezione 4.3.5 di
questo manuale di istruzioni.
– Nel menu „Sistemi di trasporto dei componenti“ vengono descritte nel sottomenu „Scambiatore
automatico di vassoi“ le funzioni che potete eseguire con lo scambiatore automatico di vassoi.
– Se uno scambiatore automatico di vassoi è disponibile di fatto ed è collegato al relativo posto,
l'avvio e la fine delle funzioni singole è possibile anche se non si ha il relativo allestimento. Non
è possibile inserire il livello di riempimento.
– Se durante il montaggio si effettua uno riempimento con allestimenti diversi, i livelli di riempi-
mento dovranno poi essere resi noti alla stazione successivamente (dopo avere inviato il rela-
tivo allestimento).
– Il controllo dell'occupazione dei supporti dei vassoi al termine della posizione di riempimento
deve essere effettuato con l'allestimento presente in quel momento nella stazione. Se in quel
momento si sta effettuando uno riempimento per un allestimento successivo, la richiesta
emessa al'occupazione dei supporti vassoio non potrà coincidere con l'allestimento futuro.
10.7.8 Reazioni del sistema in caso di errore
– Se durante un procedimento di scambio di prelievo o di supporto vassoio viene selezionata la
posizione di riempimento, la richiesta verrà negata con il messaggio „SAV in lavorazione“. Al
termine del procedimento di prelievo dovrà essere selezionato nuovamente il punto del menu
„Raggiungi pos. di riemp.“.
– Se la testa di montaggio tenta di accedere allo scambiatore automatico di vassoi mentre que-
sto si trova nella posizione di riempimento, il procedimento di montaggio, dopo l'emissione del
messaggio di stato „Attesa di fine posizione di riempimento SAV“, attenderà che l'utente termini
lo riempimento dello scambiatore automatico di vassoi.
– Se l'utente seleziona una funzione SAV eccettuata „Finisci pos. di riemp.“, sebbene esso si
trovi alla posizione di riempimento, questa richiesta verrà respinta con il messaggio „SAV in
posizione di riempimento“. Lo stesso vale in caso di „Finisci pos. di riemp.“ se esso non si trova
10 Manipolazione componenti Istruzioni per l’uso SIPLACE 80S-20/F4
10.7 Scambiatore automatico di vassoi Versione software SR.406.xx Edizione 02/2000 IT
450
alla posizione di riempimento.
– Se si seleziona una funzione SAV con un posto nel quale non si trova uno SAV, essa verrà
respinta dopo un supero tempo di 10s con il messaggio „Assente SAV in questo posto“.
10.7.9 Installazione dello scambiatore automatico di vassoi
Å Prima di trasportare il SAV nella macchina estraete la parte superiore della telecamera del
mod. Vision CO.
INDICAZIONE
Grazie alle ruote inserite, è possibile fare entrare ed uscire dalla macchina il SAV. Le ruote tuttavia
non sono adatte a trasportare il SAV per percorsi più lunghi. PERICOLO DI ROVESCIAMENTO!
Utilizzate un carrello elevatore adatto al trasporto (a partire dall’Art. n. 00123141-01). 10
Å Trasportate attentamente il SAV al punto previsto per il collocamento della macchina. Le spine
di collegamento del SAV dovranno trovarsi sopra alle scanalature di collegamento del SI-
PLACE.
Å Controllate le misure (87 +/- 0,5 mm), dell'angolo inferiore del supporto dei vassoi rispetto
all'angolo superiore del tavolo CO (vedi Fig. 10.7 - 5)
Istruzioni per l’uso SIPLACE 80S-20/F4 10 Manipolazione componenti
Versione software SR.406.xx Edizione 02/2000 IT 10.7 Scambiatore automatico di vassoi
451
10

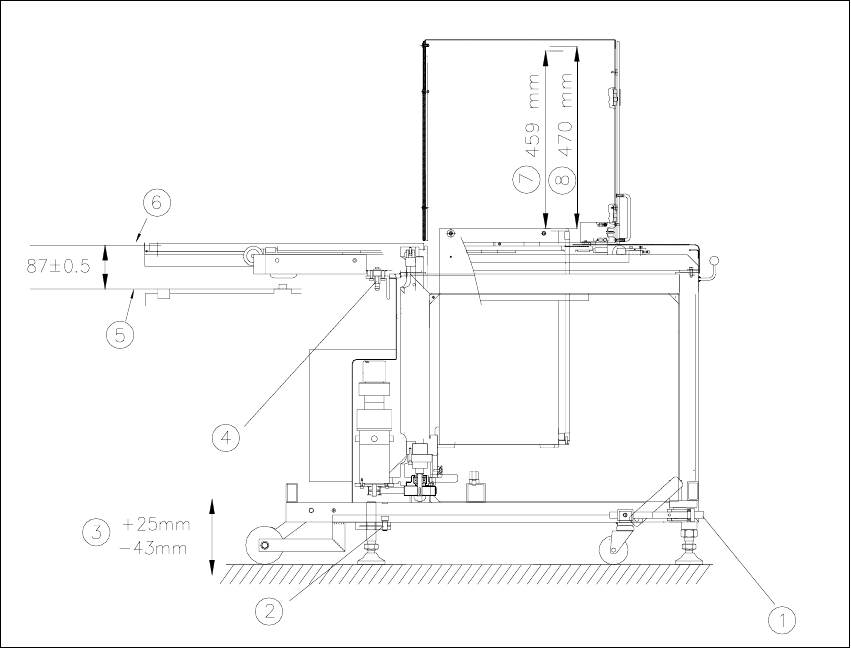

Fig. 10.7 - 5 Raddrizzare il SAV
(1) Con chiave per viti ad esagono cavo AUF(SU)/AB(GIU)
(2) Vite di arresto
(3) Sollevamento
(4) Spina di collegamento
(5) Angolo superiore del listello magnetico del tavolo CO
(6) Angola inferiore supporto vassoio
(7) Sollevamento nominale (459 mm)
(8) Pos. di riemp. di 470 mm
10
Å Allentate i morsetti di fissaggio dei piedi (vedi Fig. 10.7 - 5) e fate ruotare verso il basso il SAV
con una vite a sfere per viti ad esagono cavo di 10 mm fino a fare inserire la spina di collega-
mento fino al punto di arresto. Si dovrà poi raddrizzare il SAV con una livella a bolla d'aria per
macchine inserita nello SAV.
Å Fissate bene le viti di arresto e controllate ancora una volta la livella a bolla d'aria della mac-
china.
Å Reinserite la parte superiore della telecamera nel modulo Vision CO.
