11 Ampliamenti della stazione /

Hardware

11.1 Scambiatore pipette per la testa revolver a

12 segmenti

11.1.1 Sommario

S20: Dell’attrezzatura standard del dispositivo automatico di montaggio fanno parte 2 teste a

revolver. Come opzione, per ogni testa a revolver, può essere installato un scambiatore di

pipette.

F4: A sinistra del trasporto dei circuiti stampati si può installare uno scambiatore di pipette per la

testa revolver a 12 segmenti senza perdita del posto.

Ciò permette di cambiare velocemente la configurazione delle pipette e quindi di adattare la testa

revolver alle esigenze del processo di montaggio.

Lo scambiatore di pipette è formato da uno, massimo sette caricatori con rispettivamente dodici

garage di pipette (vedi Fig. 11.1 - 1). I caricatori sono collocati su un supporto comune. Ogni cari-

catore è centrato con due spine cilindriche e fissato con una vite.

11.1.2 Dati tecnici – scambiatore di pipette per la testa revolver a 12 segmenti

Scambiatore di pipette per la testa revolver a 12 segmenti

Misure (lunghezza x larghezza x altezza) 560 mm x 60 mm x 46 mm

Numero di garage di pipette min.12 / max. 84

Tipi di pipette 7xx

Tempo per aprire e per chiudere la lamiera di bloccaggio < 200 ms

Capacità del contenitore degli scarti ca. 50 pipette

Sistema pneumatico linea d’alimentazione pneumatica 5,3 bar

11 Ampliamenti della stazione / Hardware Istruzioni per l’uso SIPLACE 80S-20/F4

11.1 Scambiatore pipette per la testa revolver a 12 segmenti Versione software SR.406.xx Edizione 02/2000 IT

458

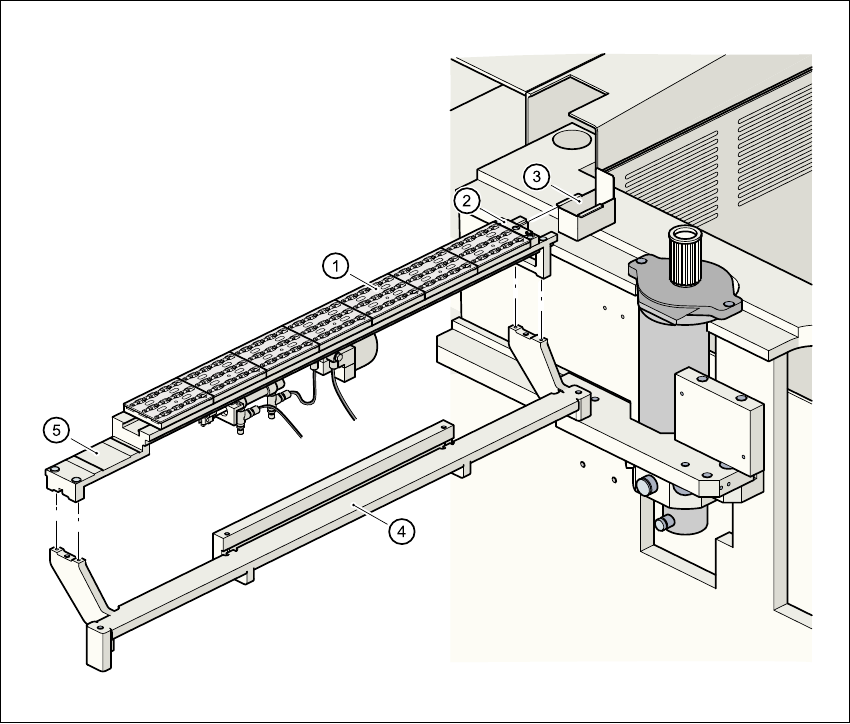

Fig. 11.1 - 1 Sommario dello scambiatore di pipette – testa revolver a 12 segmenti

(1) Caricatore

(2) Dispositivo di scarto per le pipette

(3) Contenitore di raccolta delle pipette scartate

(4) Scambiatore di pipette, struttura di base

(5) Scambiatore di pipette, supporto
