Istruzioni per l’uso SIPLACE 80S-20/F4 1 Introduzione, Dati tecnici
Versione software SR.406.xx Edizione 02/2000 IT 1.10 Installazione del dispositivo automatico
43
1.10 Installazione del dispositivo automatico
1.10.1 Misure di trasporto
1

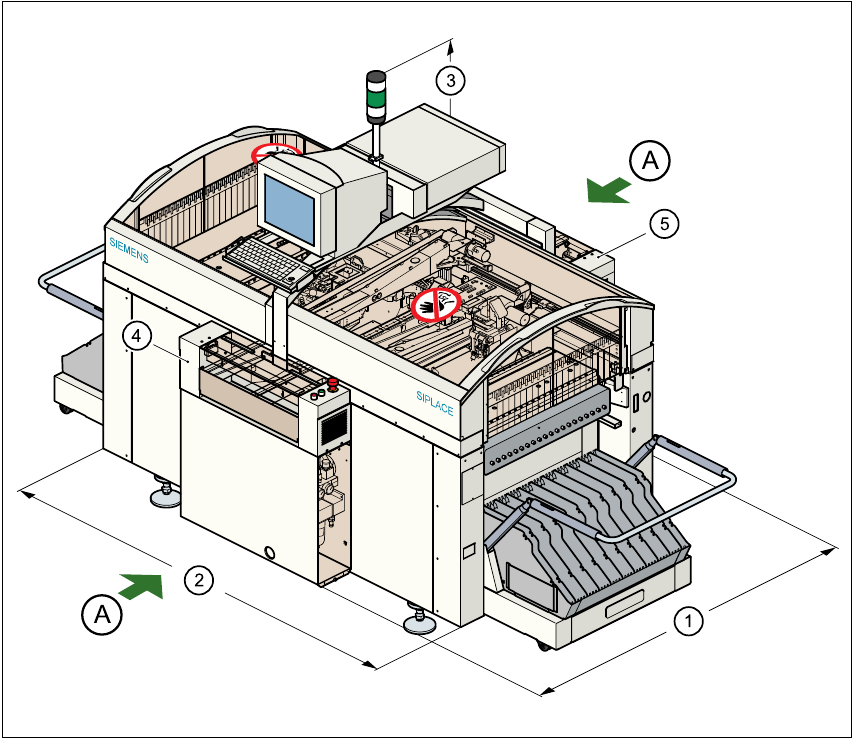

Fig. 1.10 - 1 Misure d’installazione e di trasporto del dispositivo automatico
A punti di appoggio per il tavolo di sollevamento (lunghezza forcelle 1600 mm) 1
(1) Lunghezza 1587 mm
(2) Larghezza 1921 mm
(3) Altezza 1836 mm
(4) Trasporto d’entrata
(5) Trasporto d’uscita
L’altezza di trasporto CS è di 830 mm ± 15 mm. 1
1 Introduzione, Dati tecnici Istruzioni per l’uso SIPLACE 80S-20/F4
1.10 Installazione del dispositivo automatico Versione software SR.406.xx Edizione 02/2000 IT
44
1.10.2 Configurazione del trasporto e trasporto
Al momento della fornitura del dispositivo automatico franco stabilimento, i seguenti componenti
non sono installati: 1
–tastiere
– monitor
– spie di segnalazione guasti e
– tavoli di sostituzione CO
Å Per la messa in esercizio installare i componenti smontati.
Å Per il trasporto del dispositivo automatico usare un carrello elevatore con forcelle lunghe al-
meno 1600 mm.
Å Mettere il carrello elevatore solo nei punti contrassegnati.
1.10.3 Configurazione del fondo
Å Ricordare di
– appoggiare il dispositivo automatico su un fondo stabile e non soggetto a vibrazioni.
– la portata per unità di superficie del fondo deve superare i 1000 kg/m².
1.10.4 Alimentazione dell’aria compressa
– La pressione d’alimentazione dell’aria compressa deve essere di min. 5,5 bar. Il valore mas-
simo autorizzato è di 8 bar.
– L’aria compressa deve essere conforme alle specifiche precedentemente richieste.
La si ottiene con 1
– compressori senz’olio, per esempio Atlas, Copco tipo ZR4
– essiccatoi di lavaggio ad aria compressa
– filtri finissimi, serie X, per esempio della ditta Zander
1.10.5 Alimentazione di rete
– L’allacciamento di rete deve essere protetto. I valori d’allacciamento dei dispositivi di pro-
tezione sono
3 x 16 A con 3 x 400 V CA / 3 x 208 V CA 1
Istruzioni per l’uso SIPLACE 80S-20/F4 1 Introduzione, Dati tecnici
Versione software SR.406.xx Edizione 02/2000 IT 1.10 Installazione del dispositivo automatico
45
1.10.6 Come installare il dispositivo automatico
Å Sollevare il dispositivo automatico con il carrello elevatore e regolare i piedi della macchina, in
modo tale che la distanza dell’angolo superiore del trasporto CS rispetto all’angolo inferiore del
piede della macchina sia di 830 mm.
Å Fare attenzione che la distanza tra i trasporti CS del dispositivo automatico sia tra 1 e 3 mm.
Å Disporre tutti i dispositivi automatici allineandoli l’uno con l’altro. Per assicurarsi che siano al-
lineati tendere una corda.
Å Regolare ogni dispositivo automatico con l’aiuto di una livella a bolla d’aria per macchine dalla
precisione di 0,02 mm/m.
Å Fissare bene i piedi della macchina.
Å Controllare ancora una volta la regolazione del dispositivo automatico con la livella a bolla
d’aria per macchine e se necessario correggete le impostazioni.
ATTENZIONE
Staccare dal dispositivo automatico tutti i dispositivi necessari alla sicurezza del trasporto! 1
Å Montare i componenti smontati per la spedizione.
Å Collegare gli allacciamenti elettrici e pneumatici.
PERICOLO DI MORTE
Solo personale appositamente addestrato e certificato potrà collegare gli allacciamenti elet-
trici. 1
