11.1.4 Indicazioni per l’uso
Å Riempire un caricatore per la prima volta con un determinato tipo di pipette e contrassegnarlo
con un adesivo.
INDICAZIONE 11
E’ permesso solo un tipo di pipetta per ogni caricatore!
Riempire i caricatori fuori dalla macchina e scambiare sempre solo caricatori completi. 11
Å Aprire la lamiera di bloccaggio ed inserire le pipette nei garage delle pipette.
Å Chiudere la lamiera di bloccaggio perché le pipette non possano cadere dai caricatori.
ATTENZIONE 11
Si possono riempire i caricatori, solo se tutte le pipette che si trovano nella testa revolver
sono stati ridepositati nei loro caricatori. 11
Å Per programmare lo scambiatore di pipette nel calcolatore di linea consultare le istruzioni del
calcolatore di linea UNIX.
INDICAZIONE 11
Å Evitare che componenti cadano sui caricatori, che può anche determinare il blocco della
lamiera di bloccaggio.
Å Evitare anche che componenti cadano su posti liberi di moduli d’alimentazione. I componenti
sono attaccati alla barra magnetica. Moduli d’alimentazione non poggiati correttamente sul
tavolo CO possono causare interruzioni dell’esercizio. Pulire quindi regolarmente i caricatori
ed i posti liberi.
11 Ampliamenti della stazione / Hardware Istruzioni per l’uso SIPLACE 80S-20/F4
11.1 Scambiatore pipette per la testa revolver a 12 segmenti Versione software SR.406.xx Edizione 02/2000 IT
462
11.1.5 Riconoscimento di posizione
In ogni caricatore di trova una fiducial di posizione per il riconoscimento di posizione.

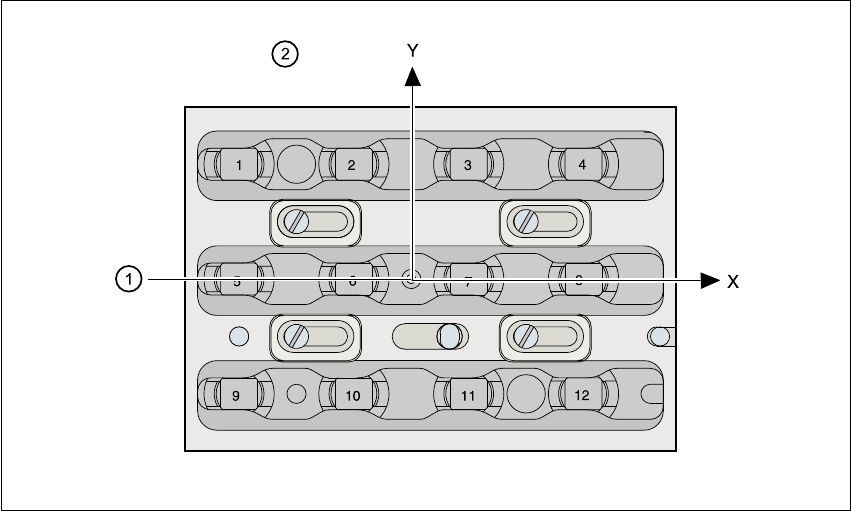

Fig. 11.1 - 3 Scambiatore di pipette – riconoscimento di posizione
(1) Fiducial di posizione
(2) Posizione delle pipette nel caricatore rispetto alla fiducial di posizione
Per il trattamento delle fiducial vedi il capitolo 6 Funzioni Vision.
Istruzioni per l’uso SIPLACE 80S-20/F4 11 Ampliamenti della stazione / Hardware
Versione software SR.406.xx Edizione 02/2000 IT 11.2 Codice a barre dei componenti
463
11.2 Codice a barre dei componenti
11.2.1 Dati generali
Il dispositivo di montaggio offre la possibilità di leggere l’occupazione delle tracce con l’aiuto di
un lettore di codice a barre per controllare se coincidono e di leggere i dati dei componenti dalle
bobine dei componenti.
11
Fig. 11.2 - 1 Lettore di codice a barre dei componenti
(1) Lettore di codice a barre
Occupazione delle tracce
Per l’occupazione delle tracce, nelle vetrate di protezione laterali sono collocate strisce di codice
a barre a quattro cifre. La prima cifra serve ad identificare il tavolo CO (1 o 2), le altre tre indicano
il numero della traccia. Ad entrambe le estremità della striscia del codice a barre sono collocati
codici a barre di Return, numerati progressivamente a intervalli di due (1, 3, 5, 7...) e che valgono
ognuno per rispettivamente 2 tracce (codice a barre 1 = traccia 1 e 2).
