11.2 Codice a barre dei componenti
11.2.1 Dati generali
Il dispositivo di montaggio offre la possibilità di leggere l’occupazione delle tracce con l’aiuto di
un lettore di codice a barre per controllare se coincidono e di leggere i dati dei componenti dalle
bobine dei componenti.
11

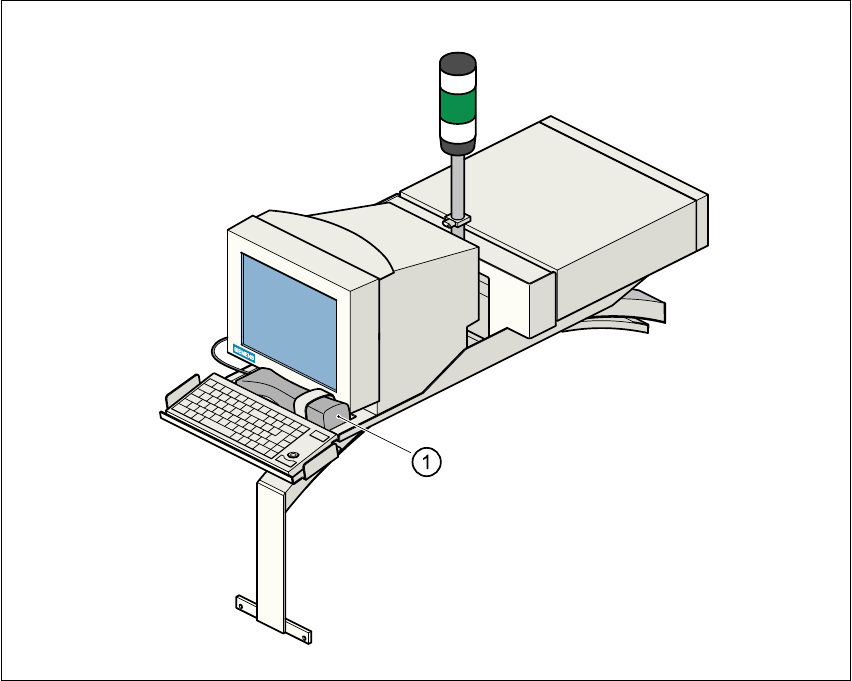

Fig. 11.2 - 1 Lettore di codice a barre dei componenti
(1) Lettore di codice a barre
Occupazione delle tracce
Per l’occupazione delle tracce, nelle vetrate di protezione laterali sono collocate strisce di codice
a barre a quattro cifre. La prima cifra serve ad identificare il tavolo CO (1 o 2), le altre tre indicano
il numero della traccia. Ad entrambe le estremità della striscia del codice a barre sono collocati
codici a barre di Return, numerati progressivamente a intervalli di due (1, 3, 5, 7...) e che valgono
ognuno per rispettivamente 2 tracce (codice a barre 1 = traccia 1 e 2).
11 Ampliamenti della stazione / Hardware Istruzioni per l’uso SIPLACE 80S-20/F4
11.2 Codice a barre dei componenti Versione software SR.406.xx Edizione 02/2000 IT
464
Componenti
Per comparare per esempio la scorta di componenti con la quantità trasportata dal file di allesti-
mento (controllo di riempimento) si possono leggere dati dalle bobine dei componenti.
La riuscita della lettura di ogni gruppo di dati viene confermata da un segnale acustico.
INDICAZIONE 11
Deve essere configurata nel calcolatore di linea l’opzione lettore codice a barre CO.
I codici a barre che iniziano con il numero 1 o 2 e che sono lunghi meno di 5 caratteri, vengono
interpretati come codici a barre della traccia. Tutti gli altri codici a barre che non iniziano con il
numero 1 o 2 e che sono più lunghi di 5 caratteri, vengono interpretati come codici a barre CO.11
11.2.2 Indicazioni sui comandi
– Il lettore di codice a barre deve essere allacciato.
– Il codice a barre deve essere indicato per ogni componente del calcolatore di linea.
Å Attivare nel menu Opzioni macchina la funzione „Controllo allestimento con codice a barre“.
11

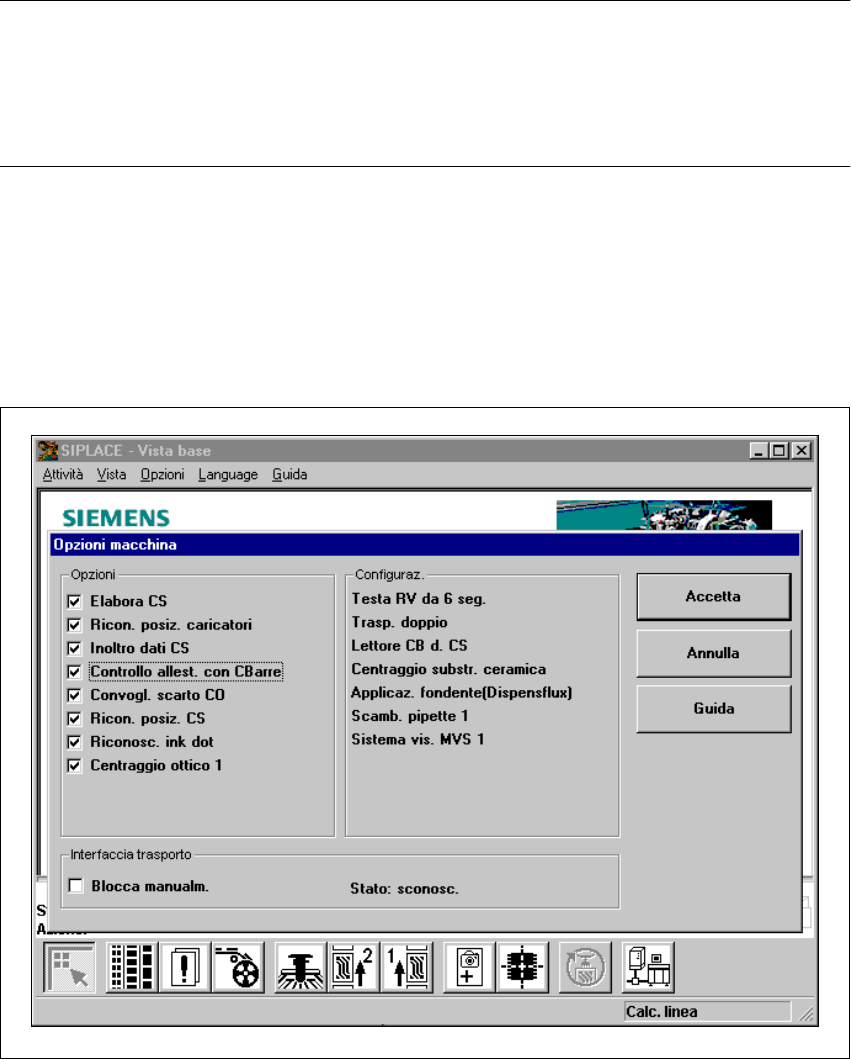

Fig. 11.2 - 2 Controllo allestimento con codice a barre
Istruzioni per l’uso SIPLACE 80S-20/F4 11 Ampliamenti della stazione / Hardware
Versione software SR.406.xx Edizione 02/2000 IT 11.2 Codice a barre dei componenti
465
INDICAZIONE: 11
se un punto del codice a barre viene occupato da un filtro, (contrassegnato da un asterisco *),
questo punto non viene analizzato. In questo modo è possibile disevidenziare dati contenuti nel
codice a barre, come per esempio la data o il nome della ditta. 11
– Se il codice a barre dei componenti è attivato nel calcolatore di linea e nella stazione è attivato
nelle opzioni di macchina „Controllo allestimento con codice a barre“ non sono possibili ma-
nualmente "Riempi posto " e "Riempi traccia con codice a barre".
– Nelle tracce con componenti senza codice a barre, nonostante il controllo di riempimento atti-
vato è possibile lo "Riempimento manuale".
Possibilità se il codice a barre non è leggibile
Å Spegnere il controllo di riempimento nelle Opzioni di macchina.
Å Inserire a mano il codice a barre.
11.2.3 Comandi
Å Nel menu Allestimento selezionare la vista „Tracce vuote“.
Å Con il lettore di codice a barre leggere il codice a barre della traccia desiderato.
Se la traccia è presente nell’allestimento e se il componente ha un codice a barre, apparirà la
finestra di dialogo „Controllo allestimento con codice a barre“ con l’indicazione della relativa
traccia.
INDICAZIONE 11
Si può aprire la finestra di dialogo anche facendo clic sulla traccia desiderata o sul pulsante
„Controllo allestimento con codice a barre“. 11
Una volta riuscito il confronto e dopo avere letto infine il codice a barre Return si potrà riempire la
traccia.
