11 Ampliamenti della stazione / Hardware Istruzioni per l’uso SIPLACE 80S-20/F4 11.4 Codice a barre del circuito stampato Versione software SR.406.xx Edizione 02 /2000 IT 474 1 1.4.5 Possibilità di mont aggio del lettore…
Istruzioni per l’uso SIPLACE 80S-20/F4 11 Ampliamenti della stazione / Hardware
Versione software SR.406.xx Edizione 02/2000 IT 11.4 Codice a barre del circuito stampato
473
– allestimento CO identico nelle singole macchine della linea
– larghezza uguale di tutti i CS.
11.4.3.2 Lettore di codice a barre CS per il trasporto doppio
Nel trasporto doppio, il codice a barre CS serve solo a trasmettere il codice a barre con l’interfac-
cia GEM, che è necessaria per la scheda. L’alimentazione automatica del programma di montag-
gio non è possibile.
11.4.4 Dati tecnici
11
11
* Questo valore si deve mantenere solo se l’etichetta del codice a barre nel CS attraversa lo
scanner verticalmente rispetto alla direzione di trasporto della macchina.
** Secondo dove si trova l’etichetta del codice a barre nel CS, è possibile regolare facilmente la
posizione dello scanner del codice a barre nel convogliatore del trasporto d’entrata.
Trasporto semplice dimensioni max. CS Standard: (L x B) fino a 460 mm x 460 mm
Opzione: (lungh. x largh.) fino a 508 mm x 460 mm
(la stessa larghezza per tutte le distribuzioni di un ciclo)
Misure dell’etichetta Larghezza strisce B: 0,19 < B ≤ 0,3 mm
(corrisponde alla high e medium density)
Lunghezza strisce: ≥ 4 mm*
Lunghezza della finestra di lettura: ≤ 90 mm
Orientamento dell’etichetta nel CS ** Parallelo o perpendicolare rispetto alla direzione di tra-
sporto CS, più vicino possibile al lato fisso di trasporto
Colori etichetta (rapporto di contrasto > 70 %
in base alla DIN 66236)
Codificazione: nero, verde scuro, blu scuro
sfondo: bianco, beige, giallo, arancione
Tipi di codice Code 39, Code 128 / EAN 128,
Codabar, 2/5 IATA 2/5 industrial,
2/5 interleaved, UPC, EAN,
Pharma Code, EAN Addendum
(altri su richiesta)
Codice a barre completo Max. 25 cifre (è possibile definire un filtro di codice a barre)
Sicurezza dello scanner al laser Diodo laser da 670 nm (rosso) / 1 mW
classe di protezione laser 2, tipo di protezione IP65
Software di stazione e di linea a partire dalla versione 405.xx
Durata di lettura/di analisi Tempo neutrale (T ≤ 1 s), perché parallelo al montaggio del
CS precedente
11 Ampliamenti della stazione / Hardware Istruzioni per l’uso SIPLACE 80S-20/F4
11.4 Codice a barre del circuito stampato Versione software SR.406.xx Edizione 02/2000 IT
474
11.4.5 Possibilità di montaggio del lettore di codice a barre CS
11

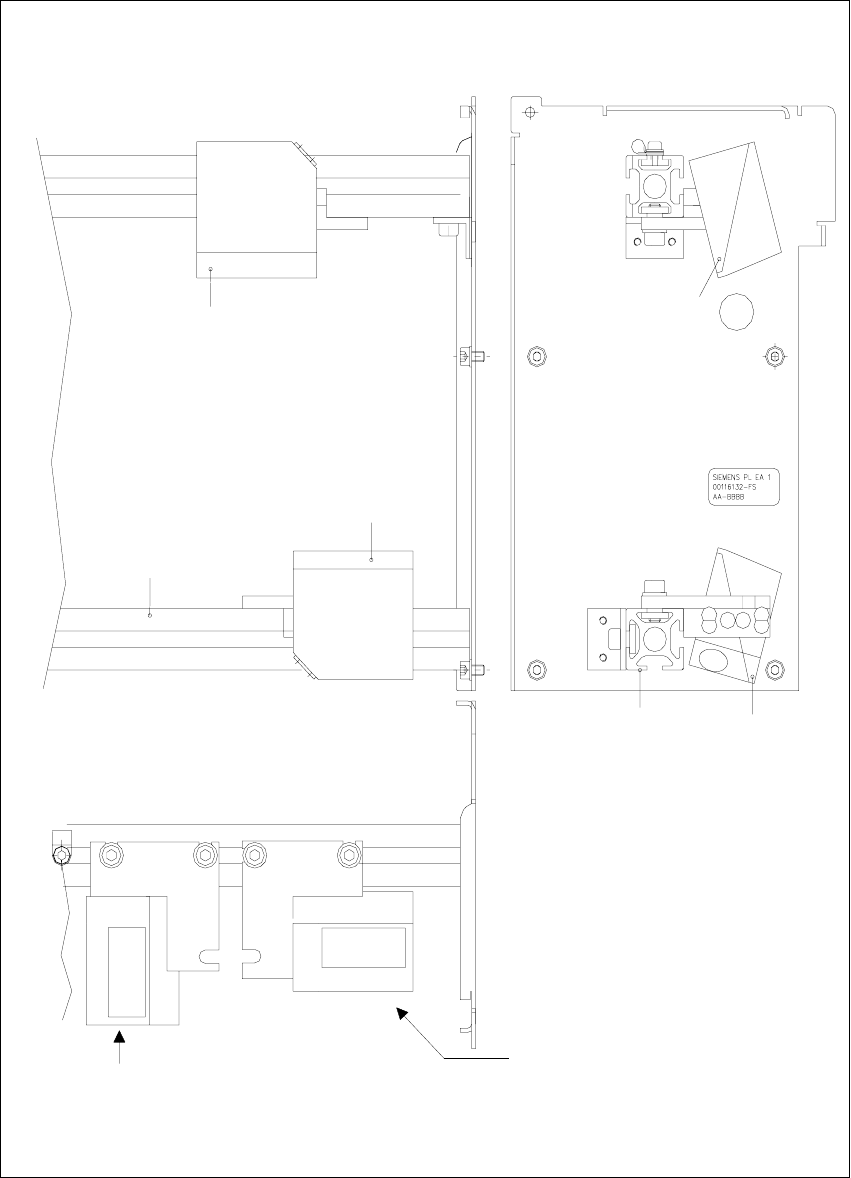

Fig. 11.4 - 3 Possibilità di montaggio del lettore di codice a barre CS
Vista anteriore Vista laterale
Montaggio per
codice a barre CS nel
lato superiore CS
Montaggio per
codice a barre CS
nel lato inferiore CS
Vista dall’alto
Posizione del lettore di codice a barre
CS, quando la striscia del codice a
barre è allineata parallelamente
rispetto alla direzione di trasporto CS.
Posizione del lettore di codice a
barre CS, quando la striscia del
codice a barre è allineata vertical-
mente rispetto alla direzione di
trasporto CS.
Profilo
Lettore di
codice a barre
CS ’sopra’
Lettore del codice
a barre CS
’sotto’
Profilo
Istruzioni per l’uso SIPLACE 80S-20/F4 11 Ampliamenti della stazione / Hardware
Versione software SR.406.xx Edizione 02/2000 IT 11.4 Codice a barre del circuito stampato
475
11.4.6 Configura lettore di codice a barre CS
I lettori di codice a barre CS vengono configurati con l’aiuto di etichette del codice a barre. Il pac-
chetto di allestimento contiene il programma per creare queste etichette.
11.4.7 Visualizza codice a barre CS
Con questo menu è possibile fare visualizzare l’ultimo codice a barre letto del lettore di codice a
barre CS in una lista.
Appare inoltre un messaggio relativo a se si è presentata una lettura errata, un segnale d’avvio,
un forato errato o se non sono disponibili dati.
Å Nella riga del menu Opzioni selezionare il sottomenu Codice a barre CS
.

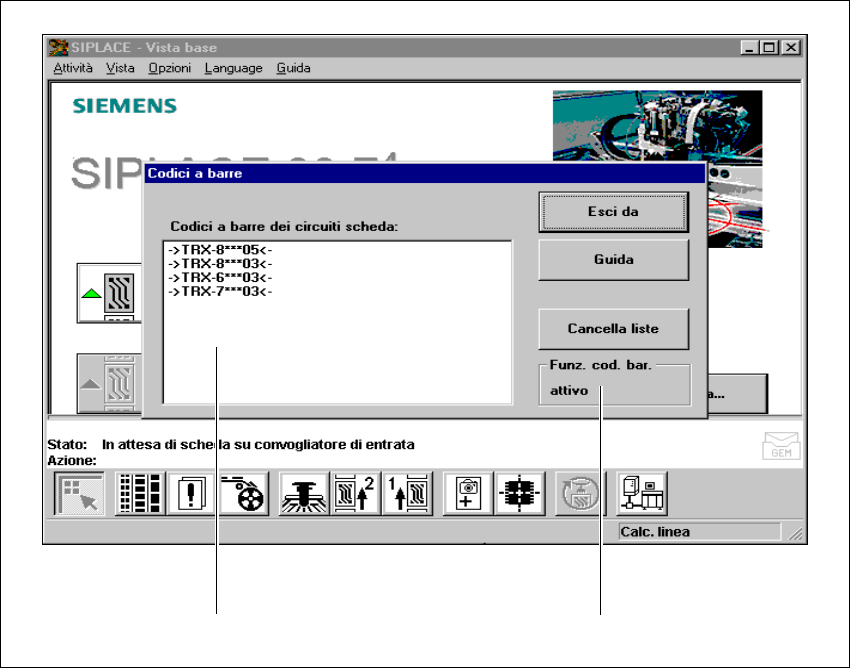

Fig. 11.4 - 4 Visualizza codice a barre CS
(1) Lista
(2) Visualizzazione di stato
11
Å Per cancellare la lista, fare clic sul pulsante Cancella lista.
1
2
