L’illuminazione a luce obliqua può essere attivata in alternativa all’illuminazione presente (vedi la
tabella di 11.5.2).
INDICAZIONE
L’illuminazione a luce obliqua può essere usata solo nella „videocamera sotto al portale“. 11
11.5.5.2 Fiducial consigliata per i substrati di ceramica
Nei substrati di ceramica, il contrasto tra il materiale portante e lo strato della pista è general-
mente molto ridotto. Per questo motivo, per selezionare le fiducial di scheda si devono osservare
determinati criteri per quel che riguarda la forma e la struttura della fiducial. Qui a seguito vi
diamo alcuni consigli relativi alla forma ed alla struttura della fiducial.
Forma della fiducial
Si propone un rettangolo o quadrato con una lunghezza del bordo di > 1mm, con uno spazio
libero
di > 0,5 mm.

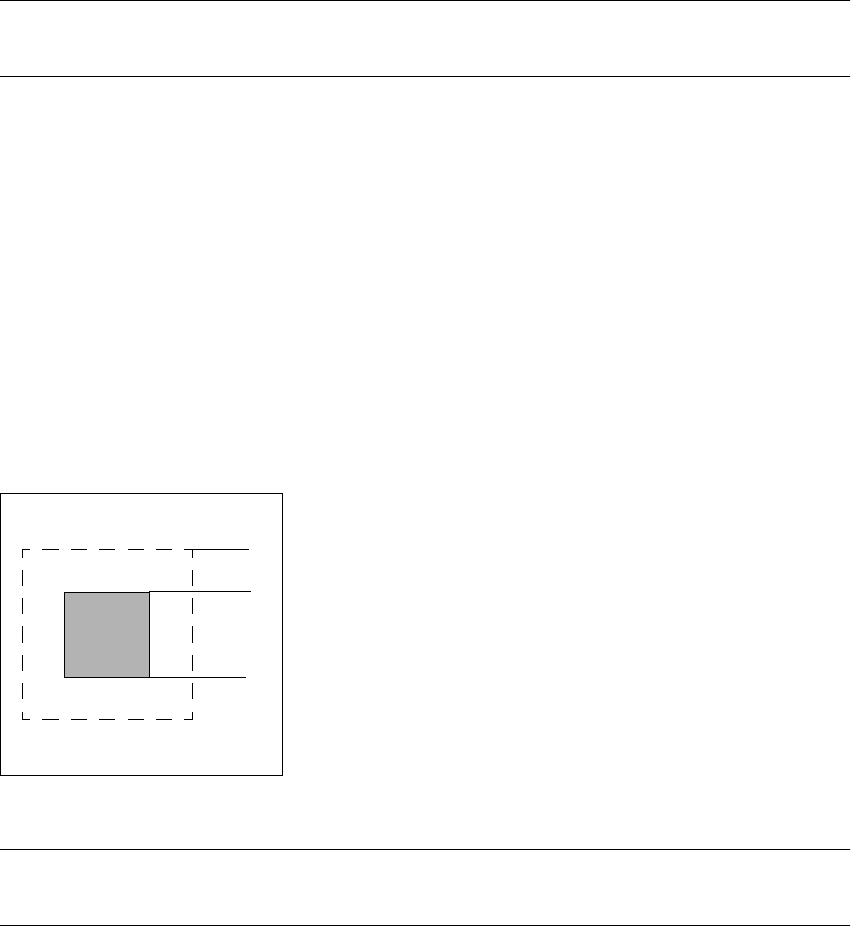

Fig. 11.5 - 4 Forma di fiducial consigliata
INDICAZIONE
Le croci semplici sono anch’esse adatte, ma richiedono tuttavia più spazio. 11
0,5 mm
1,0 mm
11 Ampliamenti della stazione / Hardware Istruzioni per l’uso SIPLACE 80S-20/F4
11.5 Centraggio substrato ceramica Versione software SR.406.xx Edizione 02/2000 IT
482
Struttura fiducial
Proposta 1
Struttura fiducial Pasta di resistenza nera come sfondo.
Premuta sopra pasta conduttrice come fiducial.
Consiglio Sfondo su tutti i lati 0,75 mm maggiore della fiducial.
Tipo d’illuminazione Luce normale
Vantaggio Buon contrasto, buona definizione;
Riferimento Strato della pista
Analisi Questa combinazione offre i risultati migliori. Molto consigliabile.
Proposta 2
Struttura della fiducial Fiducial del materiale della pista, p.es. 6119 e sovrastampata
con vetro da passivazione 4330.
Tipo d’illuminazione Luce obliqua
Vantaggio Senza ulteriori fasi di lavoro
Riferimento Strato della pista
Analisi Le fiducial sono meno definite rispetto alla proposta 1. Consigliabile.
Proposta 3
Struttura fiducial Fiducial come strato della pista con ceramica libera sullo sfondo
Tipo d’illuminazione Luce obliqua o normale (secondo il tipo di pasta)
Vantaggio Senza ulteriori fasi di lavoro
Riferimento Strato della pista
Nota Le fiducial sono meno definite rispetto alla proposta 2.
La rappresentazione della fiducial dipende dallo spazio libero che la cir-
conda. Sarà eventualmente necessario insegnare extra ogni circuito.
Analisi Consigliabile condizionatamente.
Istruzioni per l’uso SIPLACE 80S-20/F4 11 Ampliamenti della stazione / Hardware
Versione software SR.406.xx Edizione 02/2000 IT 11.6 Scambiatore di pipette per la testa Pick&Place
483
11.6 Scambiatore di pipette per la testa Pick&Place
11.6.1 Sommario
Fig. 11.6 - 1 Punto d’installazione dello scambiatore di pipette per la testa Pick&Place
(1) Caricatore per 5 pipette
(2) Contenitore degli scarti
(3) Cartella
