11.6 Scambiatore di pipette per la testa Pick&Place
11.6.1 Sommario

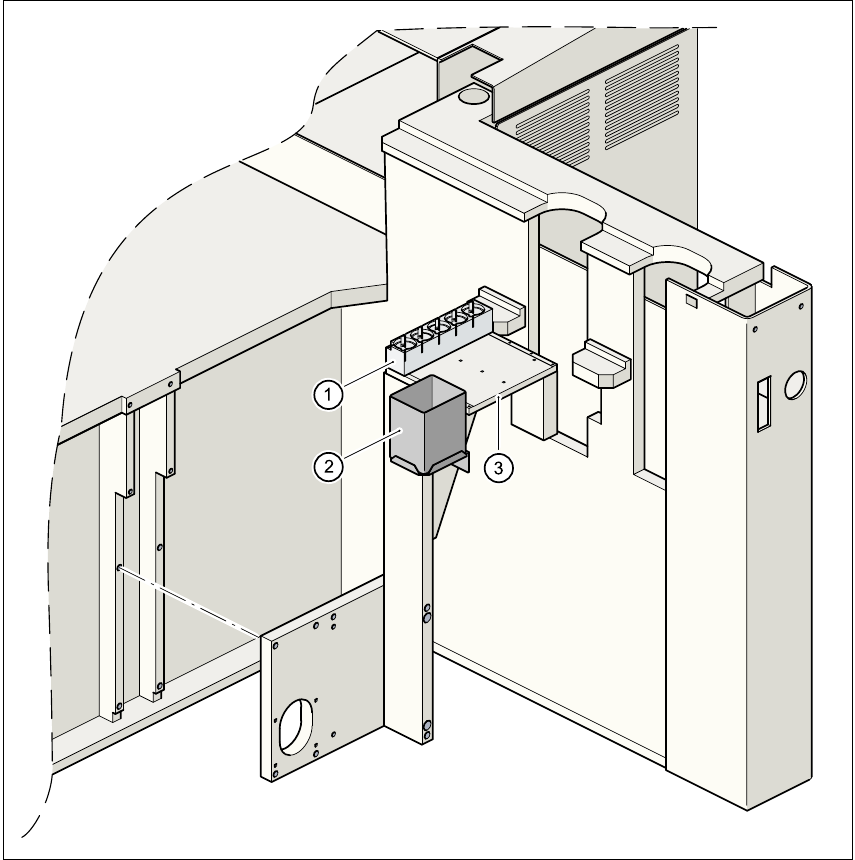

Fig. 11.6 - 1 Punto d’installazione dello scambiatore di pipette per la testa Pick&Place
(1) Caricatore per 5 pipette
(2) Contenitore degli scarti
(3) Cartella
11 Ampliamenti della stazione / Hardware Istruzioni per l’uso SIPLACE 80S-20/F4
11.6 Scambiatore di pipette per la testa Pick&Place Versione software SR.406.xx Edizione 02/2000 IT
484
Il dispositivo automatico SIPLACE F è dotato in via standard di uno scambiatore di pipette per la
testa Pick&Place. Rientra nell’ambito della fornitura un caricatore di pipette per cinque pipette,
per esempio quattro pipette standard della serie 4xx ed una pipetta speciale. Su richiesta è pos-
sibile allestire anche tre caricatori di pipette aggiuntivi, così che si ha a disposizione un massimo
di 20 pipette.
I caricatori di pipette (vedi il punto 1 nella Fig. Fig. 11.9 - 8 vengono centrati ognuno con due
spine cilindriche e fissati sulla cartella con una vite a testa svasata (vedi il punto 3 nella Fig. Fig.
11.9 - 8. La sostituzione delle pipette avviene automaticamente durante il processo di montaggio.
11.6.2 Dati tecniciscambiatore di pipette per la testa Pick&Place
11.6.3 Descrizione del funzionamento
11
Fig. 11.6 - 2 Sommario dello scambiatore pipette
Tipi di pipette Tutte le pipette della serie 4xx, pipetta speciale (opzionale)
Capacità da 1 a 4 caricatori da 5 pipette, configurabili a piacere
Tempo di sostituzione pipette ca. 2 sec per ogni pipetta
Istruzioni per l’uso SIPLACE 80S-20/F4 11 Ampliamenti della stazione / Hardware
Versione software SR.406.xx Edizione 02/2000 IT 11.6 Scambiatore di pipette per la testa Pick&Place
485
Didascalia di Fig. 11.6 - 2
– In ognuno dei singoli caricatori si trova una fiducial di posizione (Pos. 1 della Fig. 11.6 - 2) per
il riconoscimento di posizione.
– I singoli posti dei caricatori sono numerati da 1 a 4.
– I singoli garage delle pipette sono numerati nei singoli caricatori da 1 a 5.
– Il fissaggio di posizione delle pipette nei garage ha luogo grazie a ganci elastici. Secondo la
direzione di rotazione dell’asse della testa Pick&Place, le pipette vengono bloccate o liberate.
11.6.4 Indicazioni relative ad uso e manutenzione

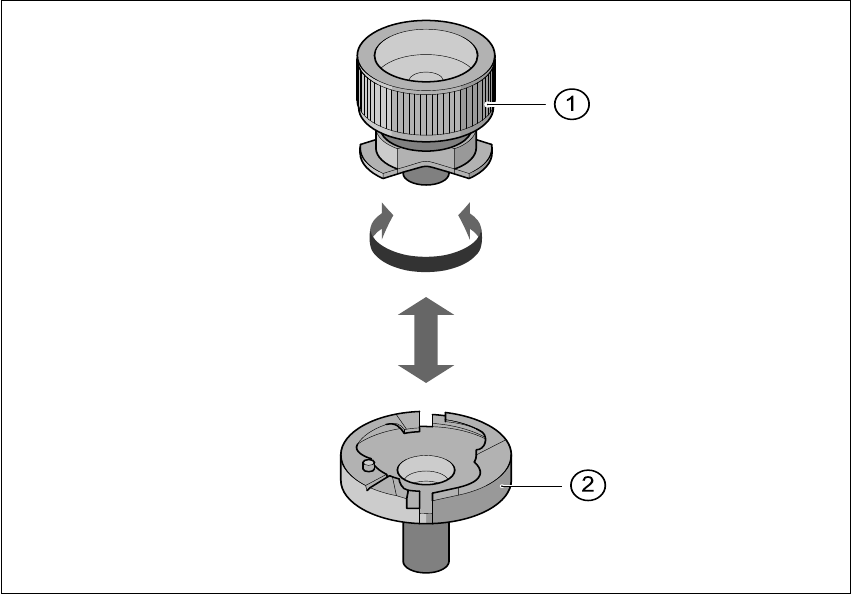

Å Per inserire o sostituire le pipette, (punto 2 della Fig. 11.6 - 3) usare gli utensili per l’estrazione
delle pipette (vedi il punto 1 della Fig. 11.6 - 3).
Å Pulire lo scambiatore di pipette come è descritto nelle istruzioni di manutenzione.
11

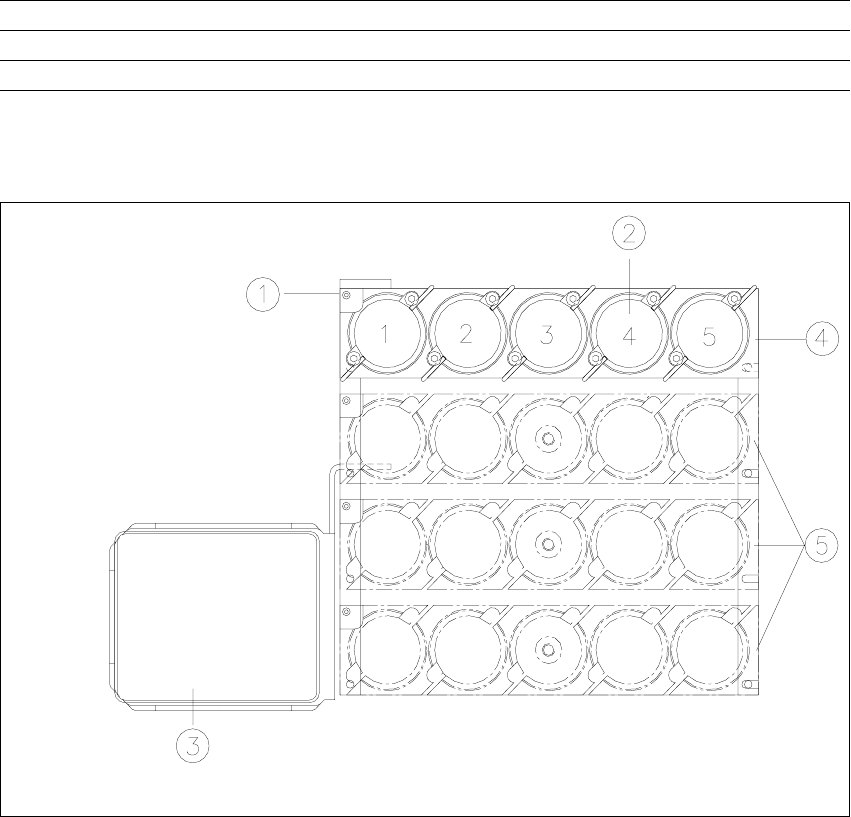

Fig. 11.6 - 3 Estrarre la pipetta dallo scambiatore di pipette
(1) Fiducial di posizione (2) Garage delle pipette
(3) Contenitore degli scarti (4) Caricatore 1 (standard)
(5) Caricatori da 2 a 4 (opzionali)
