1 Introduzione, Dati tecnici Istruzioni per l’uso SIPLACE 80S-20/F4
1.11 Panoramica dei gruppi di componenti - Elementi di comando Versione software SR.406.xx Edizione 02/2000 IT
46
1.11 Panoramica dei gruppi di componenti - Elementi di
comando
1.11.1 Elementi di comando
1

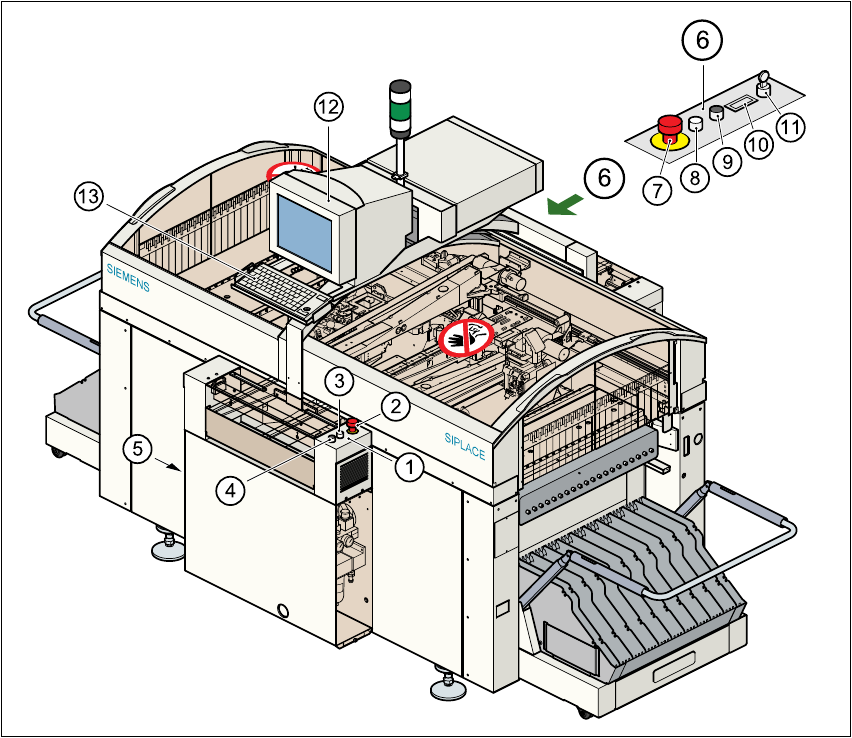

Fig. 1.11 - 1 Panoramica dei gruppi di componenti – elementi di comando
(1) Pannello di comando, lato d’entrata (2) Tasto a fungo d’ARRESTO D’EMERG.
(3) Tasto d’avvio (bianco) (4) Tasto d’arresto (nero)
(5) Interruttore principale (6) Pannello di comando, lato d’uscita
(7) Tasto a fungo d’ARRESTO D’EMERG. (8) Tasto d’avvio (bianco)
(9) Tasto d’arresto (nero) (10) Contatore di componenti
(11) Interruttore a chiave (12) Schermo touchscreen
(13) Tastiera con trackball 1
Istruzioni per l’uso SIPLACE 80S-20/F4 1 Introduzione, Dati tecnici
Versione software SR.406.xx Edizione 02/2000 IT 1.11 Panoramica dei gruppi di componenti - Elementi di comando
47
1.11.2 Descrizione
Tutti gli elementi di comando sono raggiungibili per persone di altezza a partire da 1,60 m. 1
Interruttore principale 1
L’interruttore principale serve ad accendere o a spegnere l’alimentazione di corrente del disposi-
tivo automatico. 1
PERICOLO DI MORTE
Anche se l’interruttore principale è spento, alcune parti all’interno del dispositivo automatico con-
tinuano ad essere portatrici di tensioni pericolosissime 1
Interruttore a chiave 1
Durante il funzionamento normale, l’interruttore a chiave si trova in posizione "0". La chiave deve
essere estratta e conservata in un luogo a prova d’accesso. Potrà essere girato alla posizione "I"
(esercizio d’allestimento) dal personale autorizzato solo per determinate operazioni di manuten-
zione o di servizio. 1
Tasto d’arresto 1
Con questo tasto si arresta il funzionamento di montaggio del dispositivo automatico. 1
Tasto d’avvio 1
Con questo tasto si avvia il dispositivo automatico dopo l’accensione ovvero dopo l’eliminazione
di funzioni errate. 1
Tasto a fungo ARRESTO D’EMERGENZA 1
Quando si preme il tasto a fungo ARRESTO D’EMERGENZA, esso scatta in posizione. L’alimen-
tatore degli assi dei portali, tavoli CO, convogliatori di trasporto e dispositivi di taglio viene inter-
rotta, l’alimentazione di tensione degli assi stella delle teste di montaggio si riduce. È possibile
sbloccare il tasto facendolo ruotare. 1
Contatore di componenti 1
Il contatore di componenti mostra il numero dei componenti elaborati. 1
1 Introduzione, Dati tecnici Istruzioni per l’uso SIPLACE 80S-20/F4
1.11 Panoramica dei gruppi di componenti - Elementi di comando Versione software SR.406.xx Edizione 02/2000 IT
48
Calcolatore di stazione, schermo e tastiera 1
Il calcolatore di stazione con schermo e tastiera è disposto su una console girevole nella traversa
centrale del dispositivo automatico. Il calcolatore di stazione è un modello da tavola con
processore Pentium. Il sistema operativo usato è WINDOWS NT 4.0. Il pannello di controllo gra-
fico SIPLACE basato sullo standard Windows serve a controllare e sorvegliare il dispositivo auto-
matico di montaggio. Per l’emissione sullo schermo viene impiegato un monitor a colori
Touchscreen con risoluzione di 640 x 480 pixel. Oltre alla tastiera, si può usare come strumento
per l’inserimento di dati anche lo schermo Touchscreen. Nella tastiera ultrapiatta del PC IBM com-
patibile è inserito un "trackball" per il controllo del mouse. 1
Lampada spia 1
La sequenza cromatica della lampada spia è bianco – verde – bianco. Essa segnala gli stati
d’esercizio e le funzioni di guasto del dispositivo automatico. 1
Codice a barre CO 1
Tra lo schermo e la tastiera si trova uno scomparto di deposito dove è collocato un lettore di codice
a barre di tipo Datalogic DL 910. Con il lettore di codice a barre è possibile allestire e riempire ve-
locemente ed in modo affidabile i componenti. 1
1.11.3 Disposizione ergonómica degli elementi di comando
La figura 1.11 - 1, pagina 46 fornisce una panoramica della collocazione degli elementi di co-
mando, che si suddividono nei seguenti gruppi: 1
Pannello di controllo nel lato d’entrata CS con 1
– tasto d’avvio
– tasto d’arresto
– tasto a fungo D’ARRESTO D’EMERGENZA
– interruttore principale (sul lato sinistro)
Pannello di controllo nel lato d’uscita CS con 1
– tasto a fungo D’ARRESTO D’EMERGENZA
– tasto d’avvio
– tasto d’arresto
– contatore di componenti
– interruttore a chiave
