Istruzioni per l’uso SIPLA CE 80S-2 0/F4 11 Ampliam enti della stazione / Hardware Versione software S R.406.xx Edizione 02/2000 IT 11.9 Distribuzione flussante Dispens 503 1 1.9.6. 1 Impost are la dist anza dell’ago di …
11 Ampliamenti della stazione / Hardware Istruzioni per l’uso SIPLACE 80S-20/F4
11.9 Distribuzione flussante Dispens Versione software SR.406.xx Edizione 02/2000 IT
502
ATTENZIONE
Quando si svita la pipetta di centraggio, accertarsi di non perdere i due pezzi di bloccaggio che
bloccano l’ago di dosaggio nel cilindro. 11
Å Avvitare la pipetta di centraggio tenendola lenta.
Å Estrarre dal cilindro il coperchio del cilindro ed estrarre dal cilindro l’ago di dosaggio completo.
Å Fissare l’estremità del tubo dell’ago di dosaggio alla valvola della pompa di dosaggio.
Å Infilare nella pipetta di centraggio il nuovo ago di dosaggio attraverso il coperchio del cilindro
ed attraverso il cilindro. La punta dell’ago di dosaggio deve sporgere di circa 3 mm dalla
pipetta di centraggio.
Å Ristringere bene la pipetta di centraggio.
Å Premere sul cilindro il coperchio del cilindro.
Å Controllare la distanza dell’ago di dosaggio dal circuito stampato. Premere lo stantuffo verso il
basso. La distanza deve essere di circa 1 mm.
Se non ci si attiene a questa distanza, la si dovrà reimpostare.
Istruzioni per l’uso SIPLACE 80S-20/F4 11 Ampliamenti della stazione / Hardware
Versione software SR.406.xx Edizione 02/2000 IT 11.9 Distribuzione flussante Dispens
503
11.9.6.1 Impostare la distanza dell’ago di dosaggio dal circuito stampato
Fig. 11.9 - 5 Impostare la distanza dell’ago di dosaggio dal circuito stampato
Å Allentare le 4 viti di fissaggio per il rivestimento posteriore della distribuzione flussante e
togliere il rivestimento.
Å Allentare le due viti di fissaggio dei fori longitudinali.
Å Premere lo stantuffo verso il basso e regolare la distribuzione flussante in modo tale che la
distanza della punta dell’ago di dosaggio con il circuito stampato sia di 1 mm.
(1) Rivestimento posteriore con quattro viti di fissaggio
(2) Due viti di fissaggio della distribuzione flussante
(3) Stantuffo
(4) Impostare la distanza di 1 mm dal circuito stampato
(5) Spingere fino al punto d’arresto la distribuzione flussante
11 Ampliamenti della stazione / Hardware Istruzioni per l’uso SIPLACE 80S-20/F4
11.9 Distribuzione flussante Dispens Versione software SR.406.xx Edizione 02/2000 IT
504
Å Premere la distribuzione flussante verso il punto d’arresto laterale e stringere bene le viti di
fissaggio.
Å Montare il rivestimento posteriore.
11.9.7 Pannello di comando
INDICAZIONE
Per montare il componente Flip-Chip e per poterlo munire di distribuzione flussante, si deve de-
scrivere un programma di montaggio con componenti Flip-Chip nel calcolatore di linea ed inviarlo
al calcolatore di stazione. Vedi le istruzioni d’uso di UNIX.
L’opzione distribuisci flussante deve essere attivata nelle opzioni di macchina del calcolatore
di stazione. Vedi la Sezione 3.3.2.3 Menu "Opzioni" delle istruzioni d’uso. 11
11.9.7.1 Lista FI e parametri
Per distribuire flussante per il montaggio dei Flip -Chip su un circuito stampato, si devono inserire
in una lista i dati del processo relativi al Flip- Chip ed i parametri generali della distribuzioe flus-
sante nel calcolatore di stazione.
Å Selezionare nella barra dei menu del menu Opzioni il sottomenu distribuzione flussante.
11

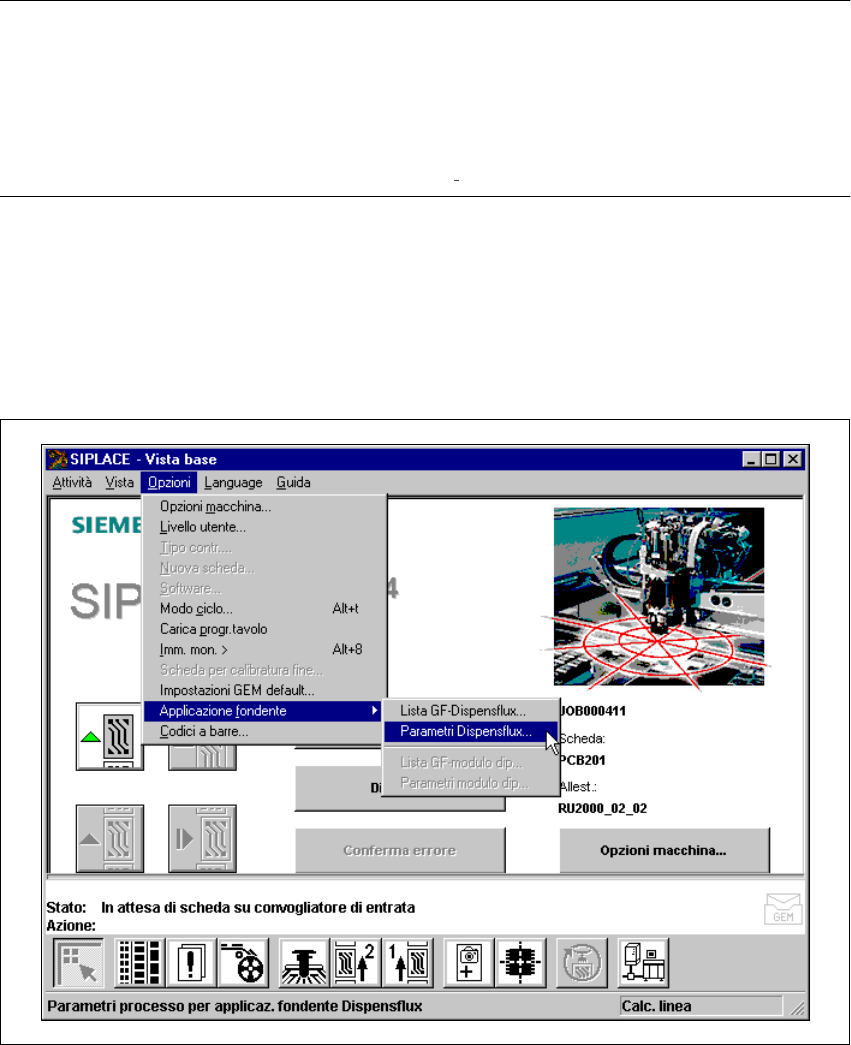

Fig. 11.9 - 6 Opzione distribuzione flussante
