11 Ampliamenti della stazione / Hardware Istruzioni per l’uso SIPLACE 80S-20/F4
11.9 Distribuzione flussante Dispens Versione software SR.406.xx Edizione 02/2000 IT
504
Å Premere la distribuzione flussante verso il punto d’arresto laterale e stringere bene le viti di
fissaggio.
Å Montare il rivestimento posteriore.
11.9.7 Pannello di comando
INDICAZIONE
Per montare il componente Flip-Chip e per poterlo munire di distribuzione flussante, si deve de-
scrivere un programma di montaggio con componenti Flip-Chip nel calcolatore di linea ed inviarlo
al calcolatore di stazione. Vedi le istruzioni d’uso di UNIX.
L’opzione distribuisci flussante deve essere attivata nelle opzioni di macchina del calcolatore
di stazione. Vedi la Sezione 3.3.2.3 Menu "Opzioni" delle istruzioni d’uso. 11
11.9.7.1 Lista FI e parametri
Per distribuire flussante per il montaggio dei Flip -Chip su un circuito stampato, si devono inserire
in una lista i dati del processo relativi al Flip- Chip ed i parametri generali della distribuzioe flus-
sante nel calcolatore di stazione.
Å Selezionare nella barra dei menu del menu Opzioni il sottomenu distribuzione flussante.
11
Fig. 11.9 - 6 Opzione distribuzione flussante
Istruzioni per l’uso SIPLACE 80S-20/F4 11 Ampliamenti della stazione / Hardware
Versione software SR.406.xx Edizione 02/2000 IT 11.9 Distribuzione flussante Dispens
505
11.9.7.2 Elabora lista FI
Å Selezionare il menu „Lista FI“ per potere elaborare dati per il componente Flip-Chip da mon-
tare.
Å In questo menu, si possono aggiungere ed editare componenti Flip-Chip con il relativo n. FI.
Vedi Fig. Fig. 11.9 - 7 e Fig. 11.9 - 8.
11

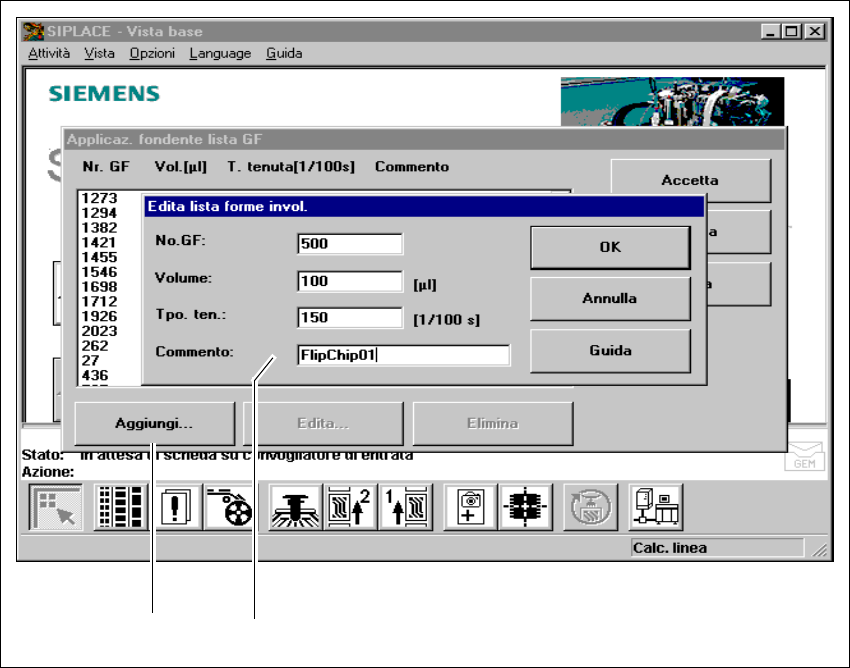

Fig. 11.9 - 7 Lista FI distribuzione flussante
(1) Pulsante ’Aggiungi’
(2) Caselle d’inserimento
Å Fare clic sul pulsante Aggiungi per descrivere un nuovo componente per la distribuzione
flussante ed inserire i dati nella caselle d’inserimento.
Å Si devono inserire i seguenti dati:
No. GF:
– numero di forma involucro del relativo componente.
– Si possono inserire numeri di forma involucro da 1 a 32000.
11
2 1
11 Ampliamenti della stazione / Hardware Istruzioni per l’uso SIPLACE 80S-20/F4
11.9 Distribuzione flussante Dispens Versione software SR.406.xx Edizione 02/2000 IT
506
Volume:
– La quantità del flussante da applicare per il relativo componente in [µl).
– Si può impostare un volume di flussante che va da 1µl a 100µl.
– Come valore indicativo si può provare il seguente consiglio:
componente 6 mm x 6 mm => 8µl di flussante
componente 10 mm x 10 mm =>10-15µl di flussante
Tempo di permanenza:
– L’intervallo di tempo nel quale si deve lasciare nel flussante il componente durante il mon-
taggio.
– Si possono impostare dagli 0 ai 500/100 sec., che equivale da 0 a 5 secondi.
Commento:
– Si può inserire un commento relativo al rispettivo componente.
Å Confermare il dato inserito con OK.
Å Memorizzare la forma involucro elaborata con Accetta.
INDICAZIONE
Si possono inserire fino a 25 forma involucro nel calcolatore di stazione. 11
Å Per editare un componente, si deve videnziare la rispettiva riga (vedi Fig. 11.9 - 8)
Å Fare clic sul pulsante Edita per elaborare una forma involucro preesistente.
