Volume:
– La quantità del flussante da applicare per il relativo componente in [µl).
– Si può impostare un volume di flussante che va da 1µl a 100µl.
– Come valore indicativo si può provare il seguente consiglio:
componente 6 mm x 6 mm => 8µl di flussante
componente 10 mm x 10 mm =>10-15µl di flussante
Tempo di permanenza:
– L’intervallo di tempo nel quale si deve lasciare nel flussante il componente durante il mon-
taggio.
– Si possono impostare dagli 0 ai 500/100 sec., che equivale da 0 a 5 secondi.
Commento:
– Si può inserire un commento relativo al rispettivo componente.
Å Confermare il dato inserito con OK.
Å Memorizzare la forma involucro elaborata con Accetta.
INDICAZIONE
Si possono inserire fino a 25 forma involucro nel calcolatore di stazione. 11
Å Per editare un componente, si deve videnziare la rispettiva riga (vedi Fig. 11.9 - 8)
Å Fare clic sul pulsante Edita per elaborare una forma involucro preesistente.
Istruzioni per l’uso SIPLACE 80S-20/F4 11 Ampliamenti della stazione / Hardware
Versione software SR.406.xx Edizione 02/2000 IT 11.9 Distribuzione flussante Dispens
507

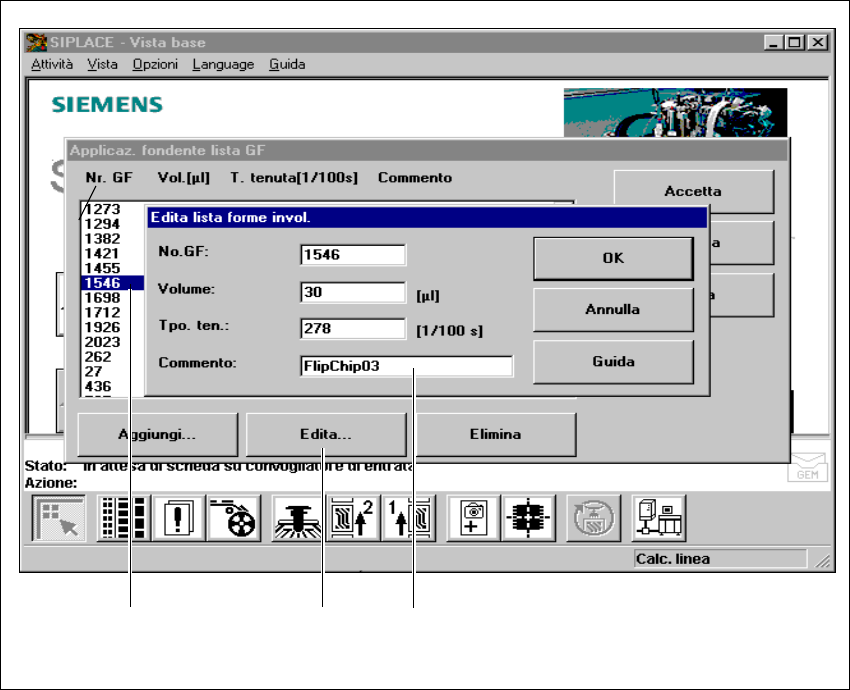

Fig. 11.9 - 8 Edita distribuzione flussante lista FI
(1) Marca riga
(2) Pulsante ’Edita’
(3) Caselle d’inserimento
Å Elaborare i dati come descritto in Aggiungi.
Å Confermare le voci inserite con OK.
Å Memorizzare la lista di forme involucro elaborata con Accetta.
3 1 2
11 Ampliamenti della stazione / Hardware Istruzioni per l’uso SIPLACE 80S-20/F4
11.9 Distribuzione flussante Dispens Versione software SR.406.xx Edizione 02/2000 IT
508
11.9.7.3 Edita parametri flussante
Å Selezionare il menu „Parametri“ per inserire dati per l’applicazione della distribuzione flus-
sante.

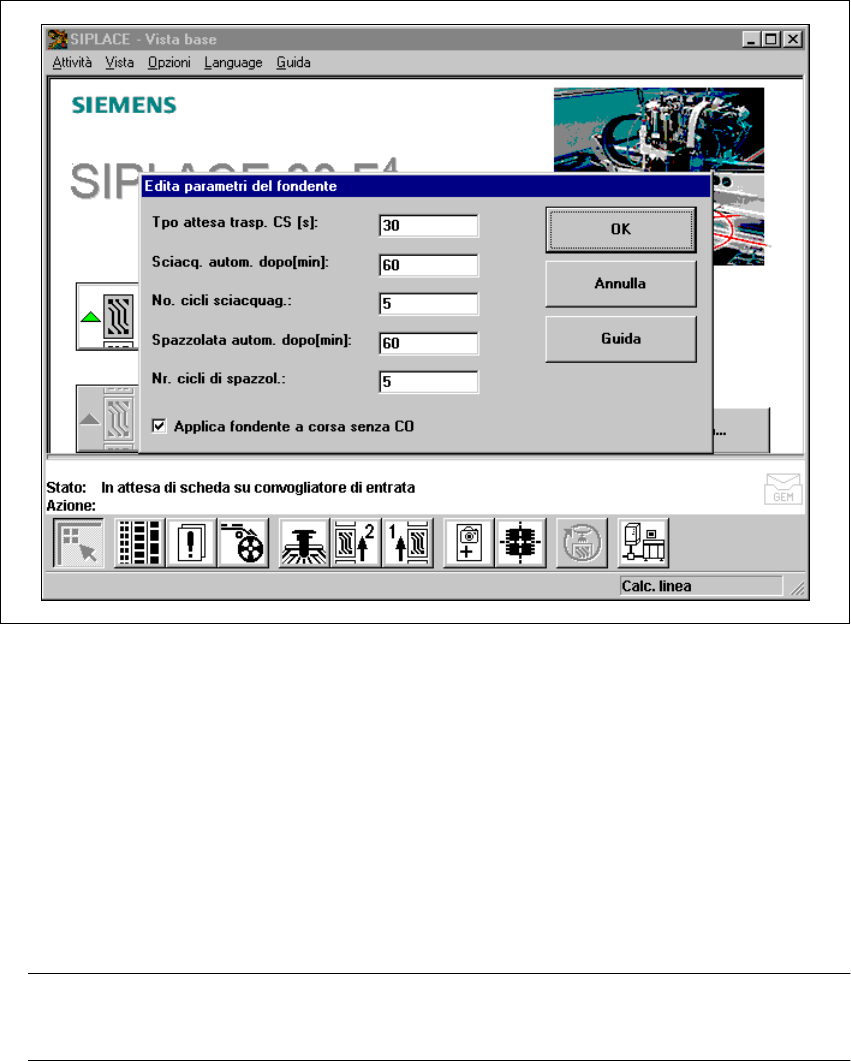

Fig. 11.9 - 9 Edita parametri flussante
Tempo d’attesa trasporto CS:
– Il tempo nel quale il circuito stampato rimane nella stazione finché si continua il montaggio.
Si è così sicuri che il flussante si asciughi definitivamente e che i componenti non possano
più „nuotare via“.
– Questo tempo viene misurato a partire dall’ultimo componente Flip-Chip montato.
– Si può impostare un tempo che va da 0 a 40 secondi.
INDICAZIONE
Se si imposta questo tempo d’attesa, si impedisce di caricare troppo la linea. 11
