1 Introduzione, Dati tecnici Istruzioni per l’uso SIPLACE 80S-20/F4 1.11 Panoramica dei gruppi di componenti - E lementi di comando Versione software SR.406.xx Edizione 02/2000 IT 50 1.1 1.3.2 El ementi di controllo s ul…

Istruzioni per l’uso SIPLACE 80S-20/F4 1 Introduzione, Dati tecnici

Versione software SR.406.xx Edizione 02/2000 IT 1.11 Panoramica dei gruppi di componenti - Elementi di comando

Consolle sulla traversa centrale con 1

– calcolatore di stazione

– schermo Touchscreen

– tastiera e

– lettore di codice a barre CO (opzione)

1.11.3.1 Elementi di comando nel lato d’entrata ed’uscita del dispositivo automatico

Gli elementi di comando nel lato di entrata e d’uscita del dispositivo automatico sono identici. 1

Tasto a fungo d’ARRESTO D’EMERGENZA, tasti d’avvio e d’arresto 1

Nel lato d’entrata o d’uscita del trasporto CS si trovano rispettivamente un tasto ARRESTO

D’EMERGENZA, un tasto d’avvio e uno d’arresto. La disposizione dei tasti a fungo d’ARRESTO

D’EMERGENZA è stata selezionata in modo che siano raggiungibili facilmente e velocemente da

ogni punto. 1

Nelle operazioni di manutenzione, di servizio e di allestimento è inoltre importante avere una vista

libera sulle teste di montaggio e la zona di montaggio, in modo da potere così controllare le ope-

razioni che hanno luogo all’interno della macchina. Ciò vale soprattutto per le fasi di controllo o

quando per esempio sono state attivate le funzioni singole. 1

Interruttore a chiave 1

L’interruttore a chiave si trova nel pannello di controllo del convogliatore d’uscita CS. È necessario

solo per operazioni di allestimento e di assistenza ed è quindi disposto ergonomicamente vicino

ai tasti di avvio e d’arresto. 1

Interruttore principale 1

L’interruttore principale è un componente dell’alimentatore ed è quindi collocato sul lato sinistro

del convogliatore d’entrata CS. Dato che è necessario solamente per operazioni di assistenza o

di manutenzione, è disposto ergonomicamente a causa della frequenza con la quale viene

usato. 1

1 Introduzione, Dati tecnici Istruzioni per l’uso SIPLACE 80S-20/F4

1.11 Panoramica dei gruppi di componenti - Elementi di comando Versione software SR.406.xx Edizione 02/2000 IT

1.11.3.2 Elementi di controllo sulla consolle del dispositivo automatico

Calcolatore di stazione, schermo e tastiera 1

Sulla consolle si trovano il calcolatore di stazione, lo schermo e la tastiera. Sono disposti in modo

tale da rendere possibile lavorare in maniera ergonomica alle persone a partire da un’altezza di

1,60 m. 1

Codice a barre CO 1

I due tavoli di sostituzione CO per la preparazione dei componenti sono disposti a destra e a si-

nistra del dispositivo automatico. Per questo motivo, il lettore di codice a barre CO è stato collo-

cato nella consolle centrale, che consente di lavorare ergonomicamente durante il controllo

d’allestimento e di riempimento dei componenti. 1

Istruzioni per l’uso SIPLACE 80S-20/F4 1 Introduzione, Dati tecnici

Versione software SR.406.xx Edizione 02/2000 IT 1.11 Panoramica dei gruppi di componenti - Elementi di comando

1.11.4 Dati tecnici - lettore di codice a barre CO

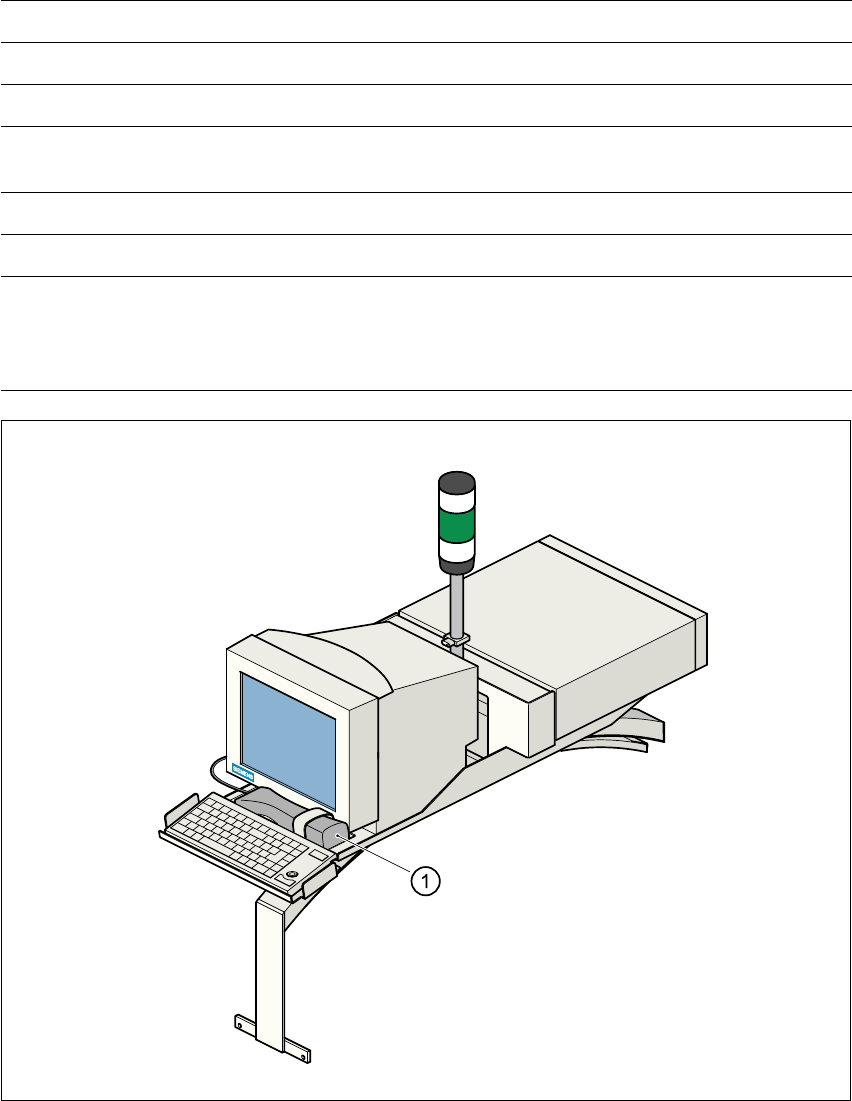

Fig. 1.11 - 2 Lettore del codice a barre CO

(1) Lettore del codice a barre

Allacciamento Calcolatore di stazione

Inserimento dati Scanner del codice a barre o tastiera

Numero dei caratteri max. 40

Non autorizzato Il codice a barre inizia con il numero 1 o 2

ed è lungo meno di 5 caratteri

Numero dei codici a barre max. 6 per componente

Filtro per nascondere i dati max. 1 per codice a barre

Tipi di codice preimpostati Codice 39 (standard o ASCII)

Code 2 di 5 interleaved e normale,

Code 128, UPC/EAN/JAN-Codes

(altri su richiesta)
