12.2 Interfaccia GEM
12.2.1 In generale
Spiegazione dei termini:
GEM => Generic Equipment Model 12
SECS-II=> Semiconductor Equipment Communication Standard, Part 2 12
Host=> Calcolatore di comunicazione 12
Con l’interfaccia GEM/SECS-II è possibile controllare una stazione SIPLACE con un host a piacere
compatibile GEM. Il calcolatore della stazione SIPLACE deve essere però collegato con il calcola-
tore di linea, affinché possano essere programmati i dati di macchina, di allestimento e di scheda e
scaricati sul calcolatore della stazione. Il calcolatore della stazione, riunisce i dati in un programma
di montaggio e li mette a disposizione dell’host per il caricamento. Con il funzionamento in corso, a
seconda del tipo, il calcolatore Host o quello di linea, fornisce alla stazione
SIPLACE i dati di macchina, allestimento e di scheda necessari ovvero il programma di montaggio.12
12

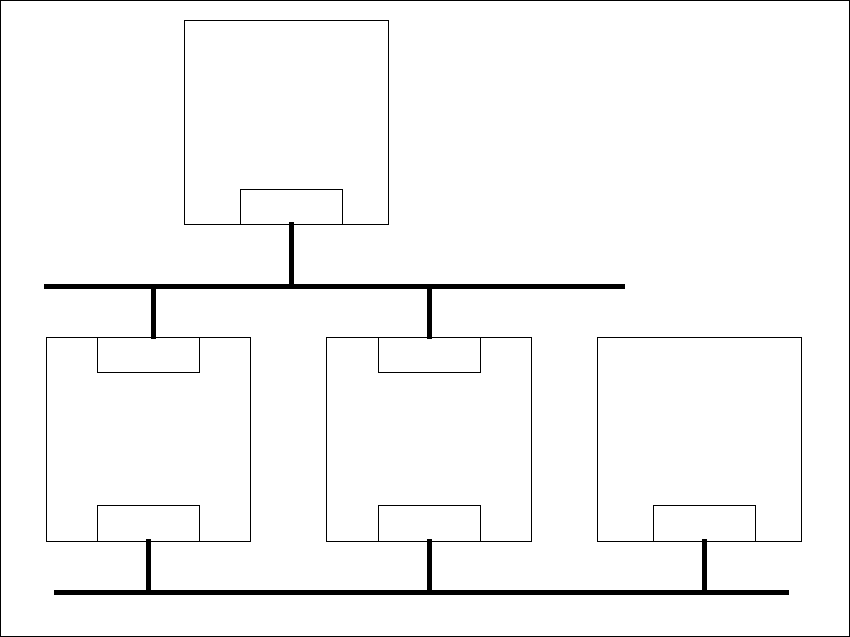

Fig. 12.2 - 1 Struttura complessiva
Host
GEM
Calcolatore di
linea
LAN
SIPLACE 80 S-20
SIPLACE S-23 HM
GEM
LAN
SIPLACE 80 F
4
SIPLACE 80 F
5
/
F
5
HM
GEM
LAN
LAN del SIPLACE
LAN del cliente
Istruzioni per l’uso SIPLACE 80S-20/F4 12 Ampliamenti della stazione / Software
Versione software SR.406.xx Edizione 02/2000 IT 12.2 Interfaccia GEM
527

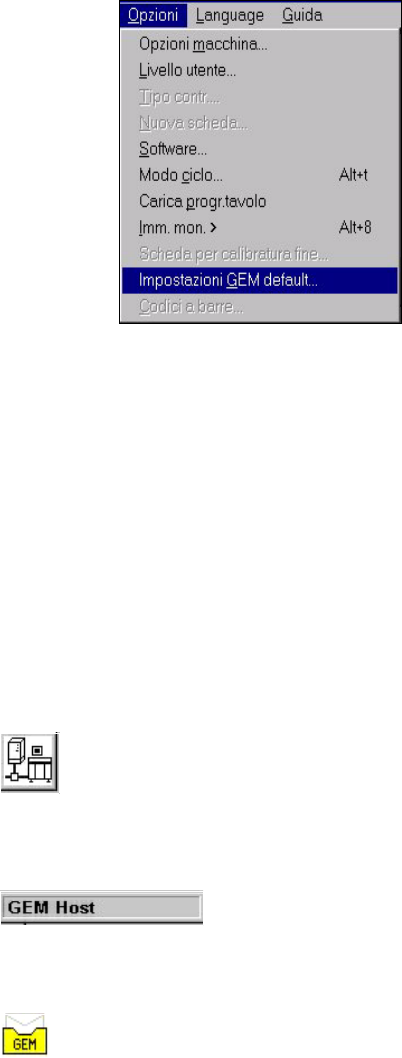

Qui a seguito è rappresentato il menu "Opzioni" dove sono contenute le opzioni per l’impostazione
dell’interfaccia GEM. 12
12
Opzioni di menu per l’interfaccia: 12
– Tipo contr....
Con questa opzione si apre la finestra di dialogo per l’impostazione del tipo di controllo sul
calcolatore GEM.
– Impostazioni GEM default...
Con questa opzione si apre la finestra per definire le impostazioni di default dell’interfaccia
GEM.
Elementi di comando e di visualizzazione per l’interfaccia GEM 12
12
12
Con questo simbolo si passa alla vista "Visual. stato" (Carica programma montaggio,
Invia/ricevi informazioni). 12
12
Nella riga di informazione dell’interfaccia d’utente, in un campo proprio, viene visualizzato
il tipo di controllo attuale. 12
12
Questo simbolo rappresentato (sul lato destro) nel campo di stato dell’interfaccia d’utente indica
lo stato attuale del collegamento con il calcolatore GEM. 12
12
12 Ampliamenti della stazione / Software Istruzioni per l’uso SIPLACE 80S-20/F4
12.2 Interfaccia GEM Versione software SR.406.xx Edizione 02/2000 IT
528
12.2.2 Comando
12.2.2.1 Impostare il tipo di controllo
Il tipo di controllo definisce come la stazione debba essere provvista dei dati di montaggio neces-
sari. 12
Å Nella Vista base cliccare sul menu Opzioni e scegliere Tipo contr.....

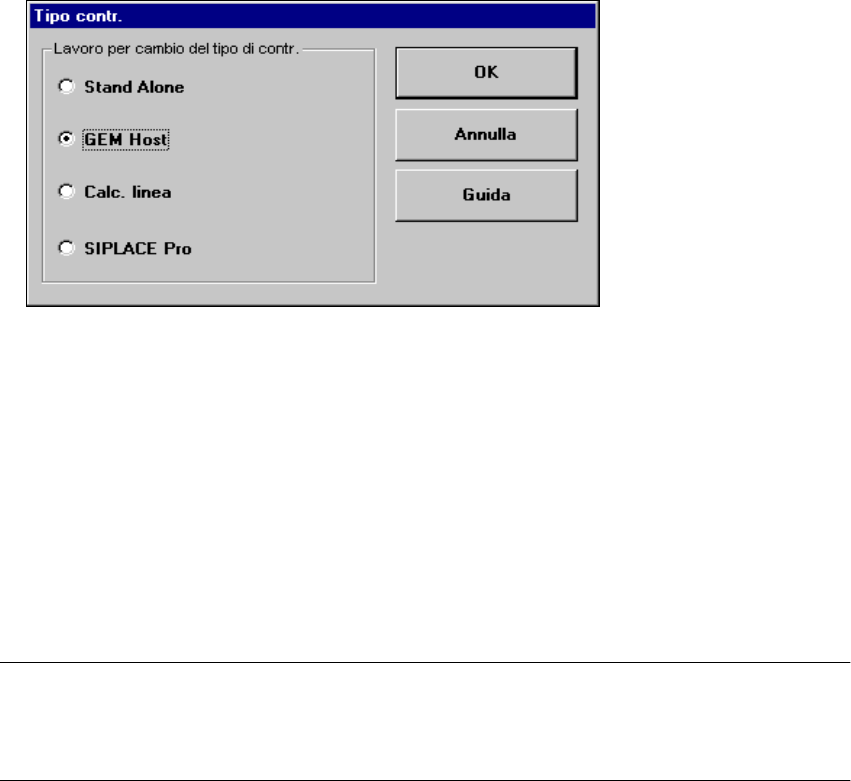

Appare la seguente finestra di selezione.
Possibilità di impostazione: 12
Stand Alone 12
(questo tipo di esercizio serve solo per scopi di test)
Se sulla stazione viene preimpostata una scheda, vengono caricati tutti i dati i necessari dall’hard
disk del calcolatore della stazione.
I dati devono trovarsi sull’hard disk del calcolatore della stazione. 12
GEM Host 12
In questo tipo di esercizio, i programmi di montaggio possono essere inseriti solo dal calcolatore
Host. I dati si devono trovare sull’hard disk del calcolatore Host. 12
NOTA
Per scaricare i programmi di montaggio dal calcolatore GEM al calcolatore della stazione, questa
impostazione deve essere attivata. Vedi paragrafo 12.2.2.6. 12
Calc. linea 12
Se sulla stazione viene preimpostata una scheda, vengono caricati tutti i dati necessari dal calco-
latore di linea. I dati devono trovarsi sull’hard disk del calcolatore di linea. 12
