Istruzioni per l’uso SIPLA CE 80S-2 0/F4 12 Ampliamenti della stazione / S oftware Versione software SR.406.xx Edizione 02/2000 IT 12.2 Interfaccia GEM 535 12.2.2.4 T ipi di st ato del collegamento della GEM Nel camp o d…
12 Ampliamenti della stazione / Software Istruzioni per l’uso SIPLACE 80S-20/F4
12.2 Interfaccia GEM Versione software SR.406.xx Edizione 02/2000 IT
534
CA: Circuit Assurance 12
Questo parametro determina il tempo di attesa tra la trasmissione di messaggi "Linktest.req" sus-
seguenti. Questi messaggi controllano la funzionalità del collegamento HSMS. Se per CA viene
riportato il valore 0, non vengono inviati messaggi "Linktest.req". 12
TG: Grace Period 12
Durante l’instaurazione di un collegamento SECS-II, il componente SDR dell’interfaccia GEM,
bufferizza tutti i messaggi che devono essere trasmessi al calcolatore Host. Se il collegamento
SECS-II non può essere instaurato entro i secondi definiti per TG, questi messaggi bufferizzati
vengono trasmessi al calcolatore Host. In caso contrario vengono respinti al componente SDR
con lo stato F_DELV. 12
MS: Memory Stall 12
Il componente SDR dell’interfaccia GEM tollera per max. i secondi impostati per MS, che tutti i
buffer interni siano occupati e che il calcolatore Host tenti di inviare altri pacchetti di dati dopo di
che il collegamento viene concluso per evitare un sovraccarico della rete. 12
WS: Write Stall 12
Il componente SDR dell’interfaccia GEM tollera max. i secondi impostati per WS lo stato di man-
cata accettazione dei pacchetti di dati da inviare da parte del collegamento TCP/IP, dopo di che
quest’ultimo viene concluso. 12
Indirizzo IP: 12
Indirizzo IP per la connessione alla LAN del cliente 12
IP-Mask: 12
Maschera IP per connessione alla LAN del cliente 12
Port: 12
Numero porta TCP/IP per il collegamento della GEM con il calcolatore Host 12
12
12
Istruzioni per l’uso SIPLACE 80S-20/F4 12 Ampliamenti della stazione / Software
Versione software SR.406.xx Edizione 02/2000 IT 12.2 Interfaccia GEM
535
12.2.2.4 Tipi di stato del collegamento della GEM
Nel campo di stato dell’interfaccia d’utente, l’utente viene informato sullo stato del collegamento
con il calcolatore Host. I diversi stati vengono visualizzati con il cambiamento dei colori di sfondo
del simbolo GEM. 12
12
Stato del collegamento con il calcolatore Host 12
(Simbolo GEM rosso, giallo o verde) 12
Significato dei colori:
– Rosso Nessun collegamento
– Giallo Instaurazione del collegamento
– Verde Collegamento instaurato
12
Oltre alle indicazioni sullo stato, per quanto riguarda il collegamento con il calcolatore Host viene
anche indicato se sono giunti messaggi dal calcolatore Host. Il rispettivo stato viene segnalato con
il cambiamento del colore di sfondo del simbolo della busta da lettera che è integrato in quello
GEM. 12
Tipi di stato: 12
Nessun messaggio 12
(la busta da lettera è chiara) 12
Presenza di messaggi 12
(la busta da lettera è scura) 12
12
12 Ampliamenti della stazione / Software Istruzioni per l’uso SIPLACE 80S-20/F4
12.2 Interfaccia GEM Versione software SR.406.xx Edizione 02/2000 IT
536
12.2.2.5 Visualizzazione dello stato della GEM
12
Å Nella Vista base cliccare sul simbolo .
La vista passa a "Visual. stato".
12

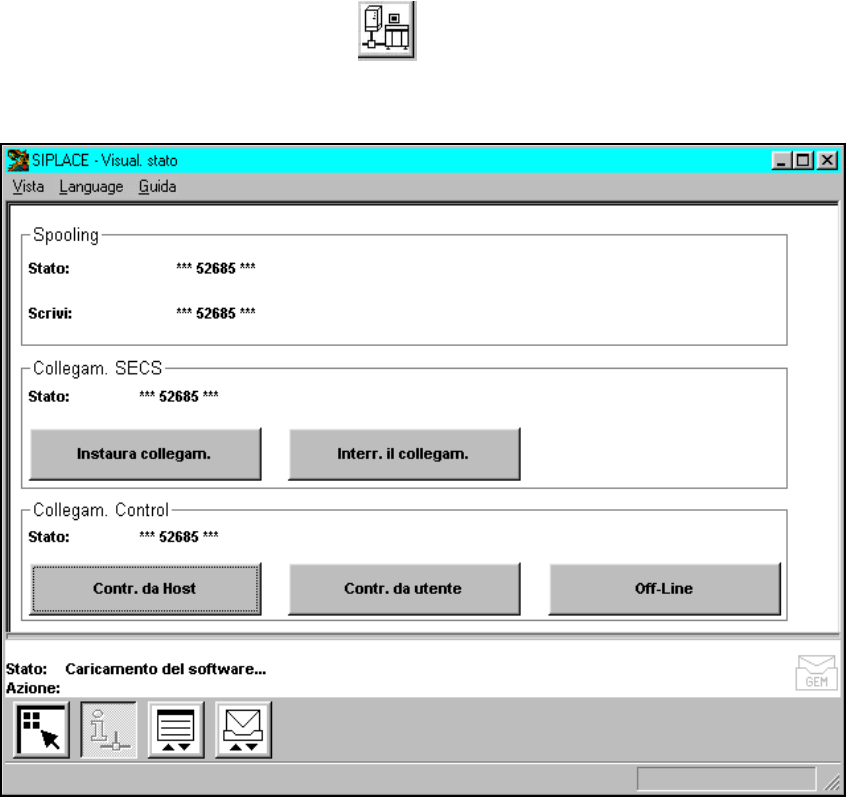

Fig. 12.2 - 4 Finestra "Visual. stato"
12
L’area di visualizzazione della finestra è suddivisa in più campi nei quali si trovano i pulsanti cor-
rispondenti per l’esecuzione delle funzioni di collegamento della GEM. 12
Qui a seguito viene descritto il significato e la funzione dei singoli campi di visualizzazione e dei
simboli contenuti nella relativa barra. 12
